過了幾天就算等到最後一波料件送來，這就準備全拆正式安裝水冷部分了！～

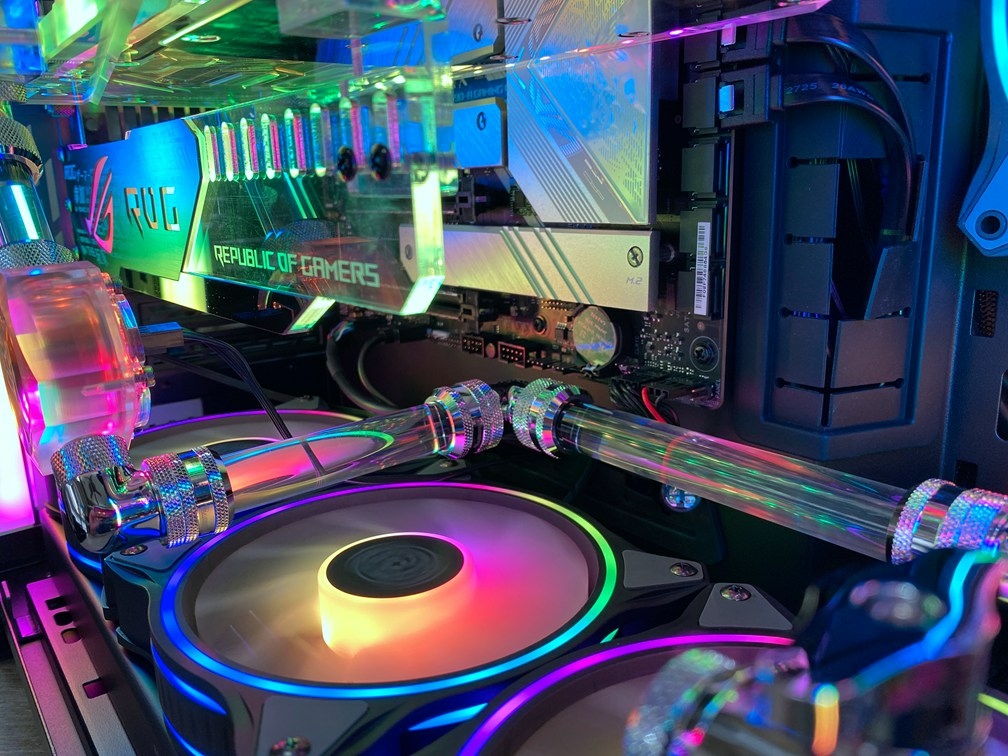

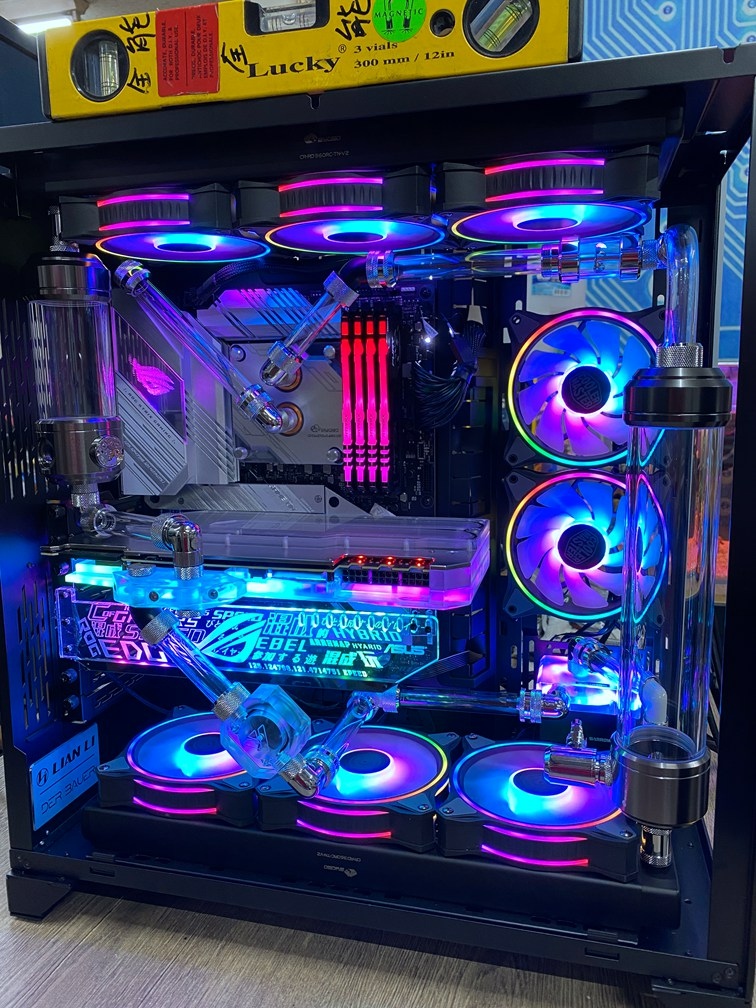

先來看一下拆掉之前最後RGB點燈的樣子
主要是模擬給客人看組裝完成的意示圖

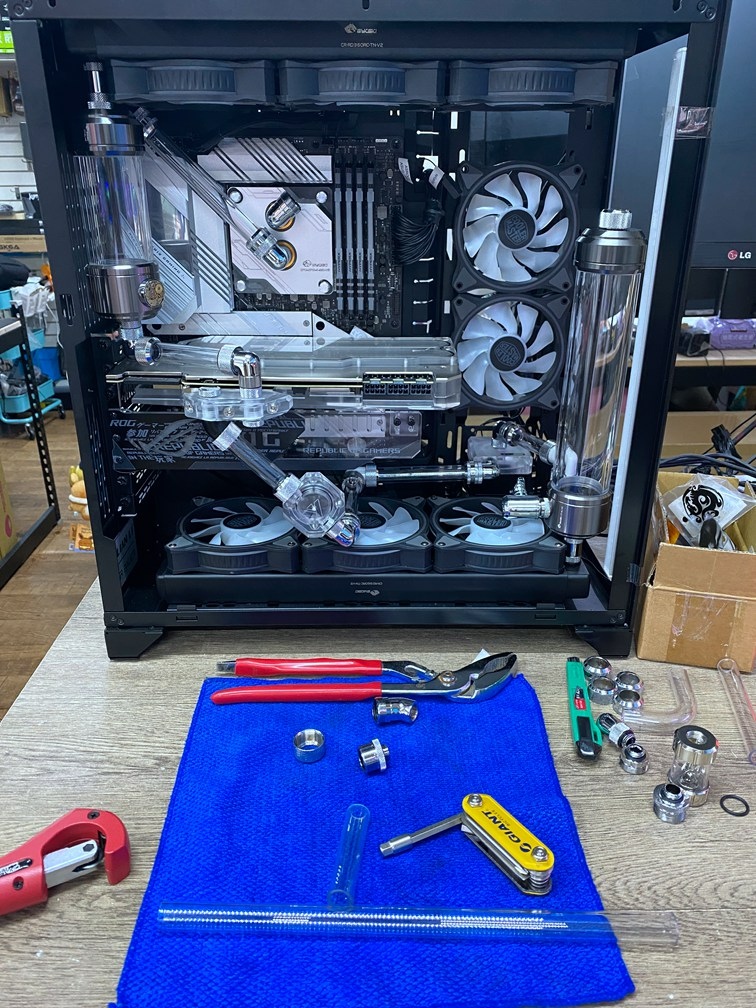

準備全拆！～ 連上方360水冷排都拆掉！～

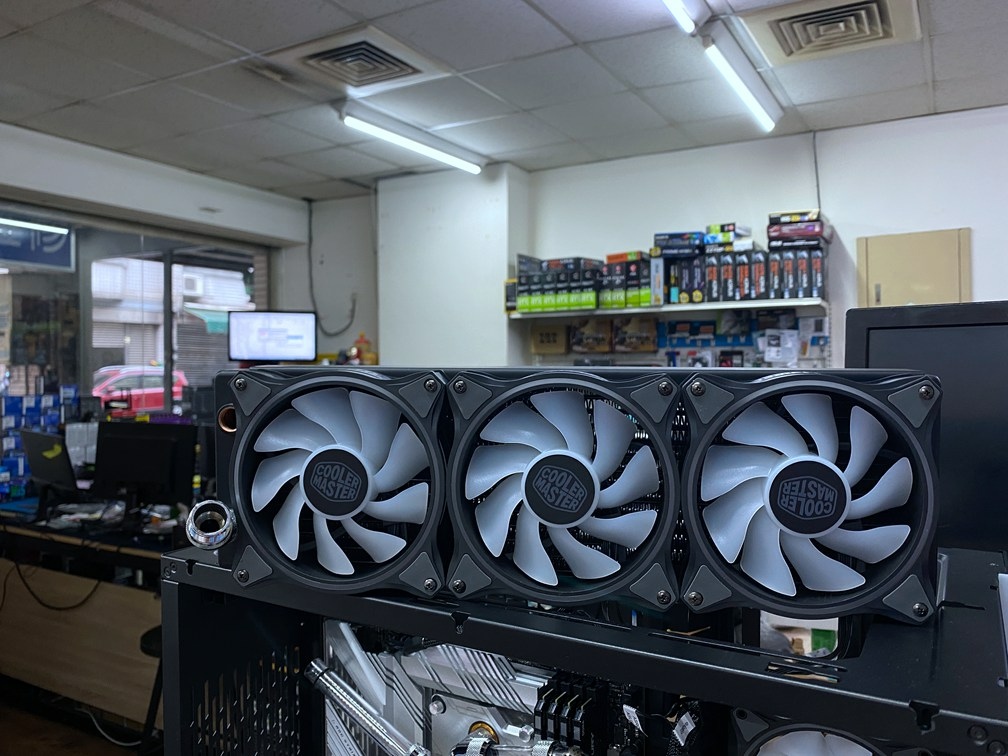

(拍一張景深特寫、感覺店裡好像很大)

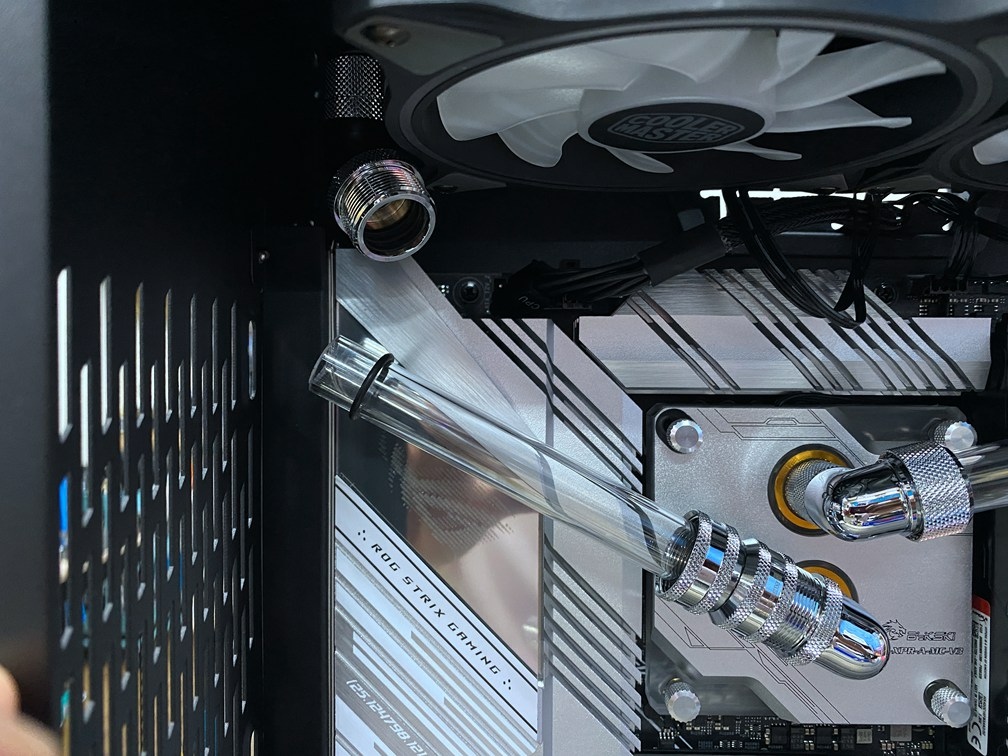

上方水冷排透過約左右10mm的調整空間將水管相連後推到底再用螺絲固定，並且使用4環手擰頭。
（所以這裡200%不會因為壓力而爆管）

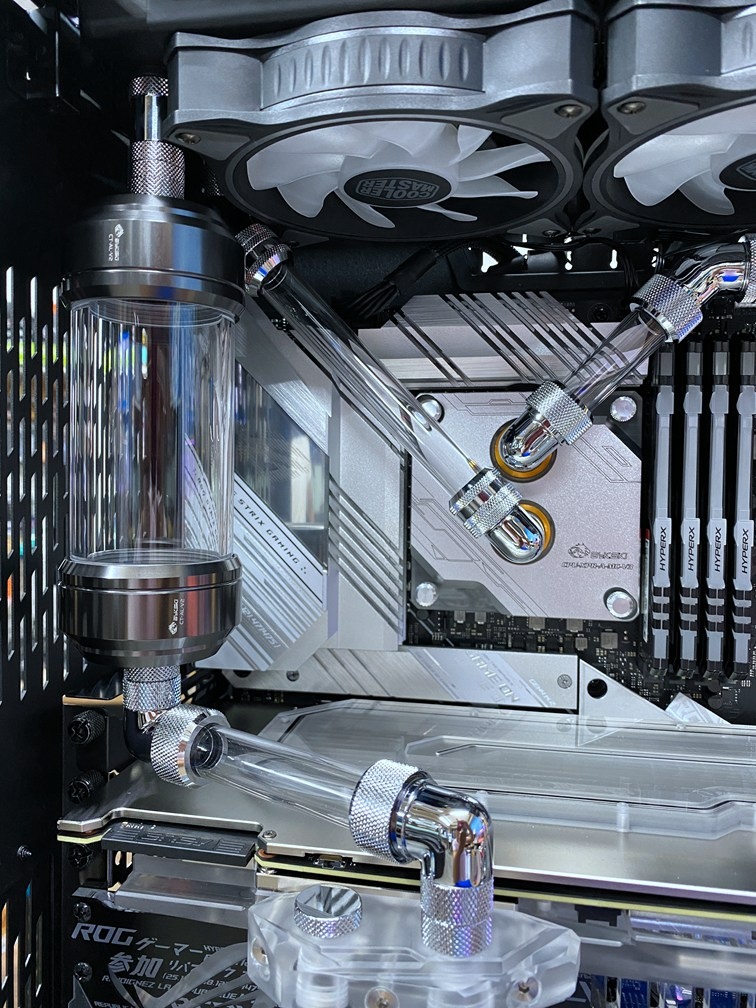

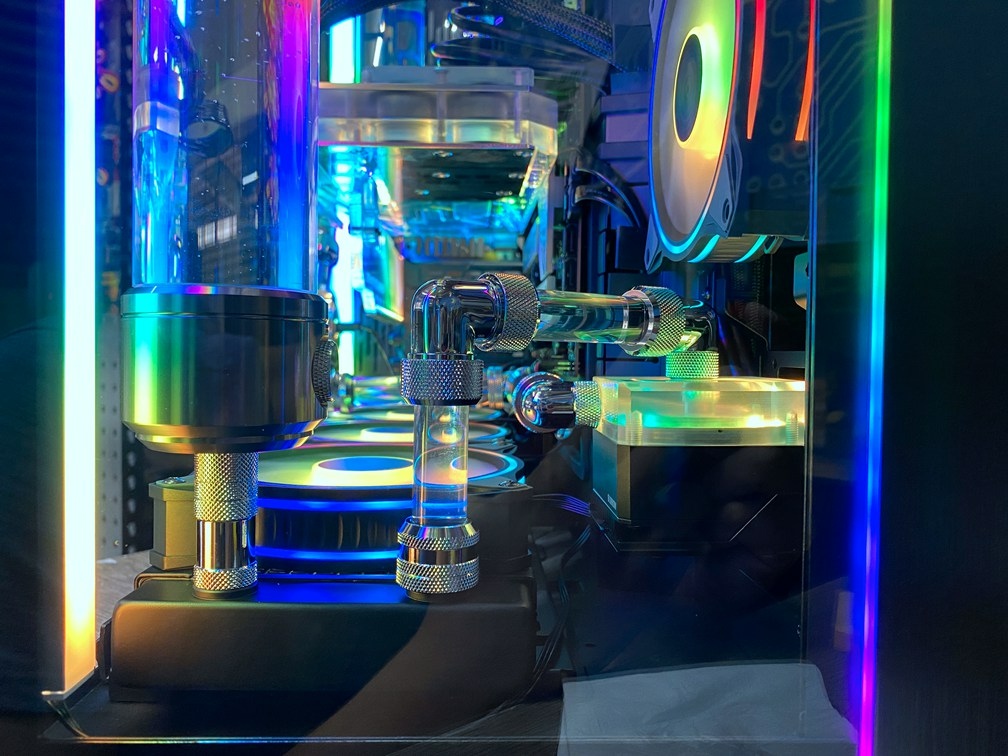

左邊小水箱跟顯卡出水處重新切管連接

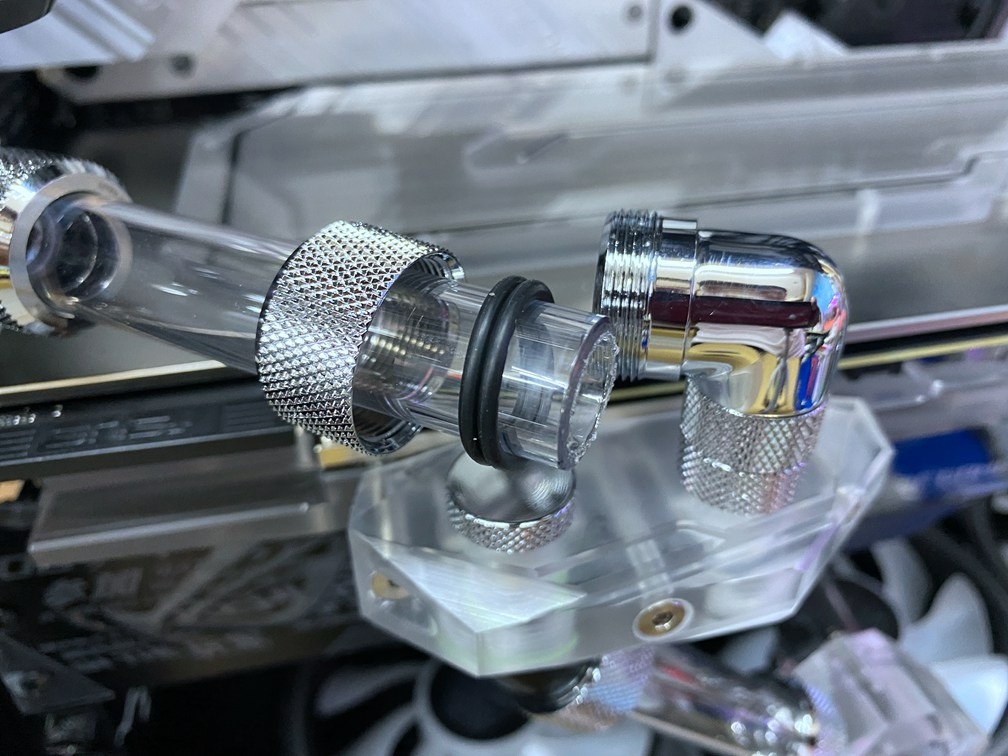

每個手擰頭至少都給3-4圈橡膠環以防漏水
(產品設計3圈、但是我還是給到4圈)

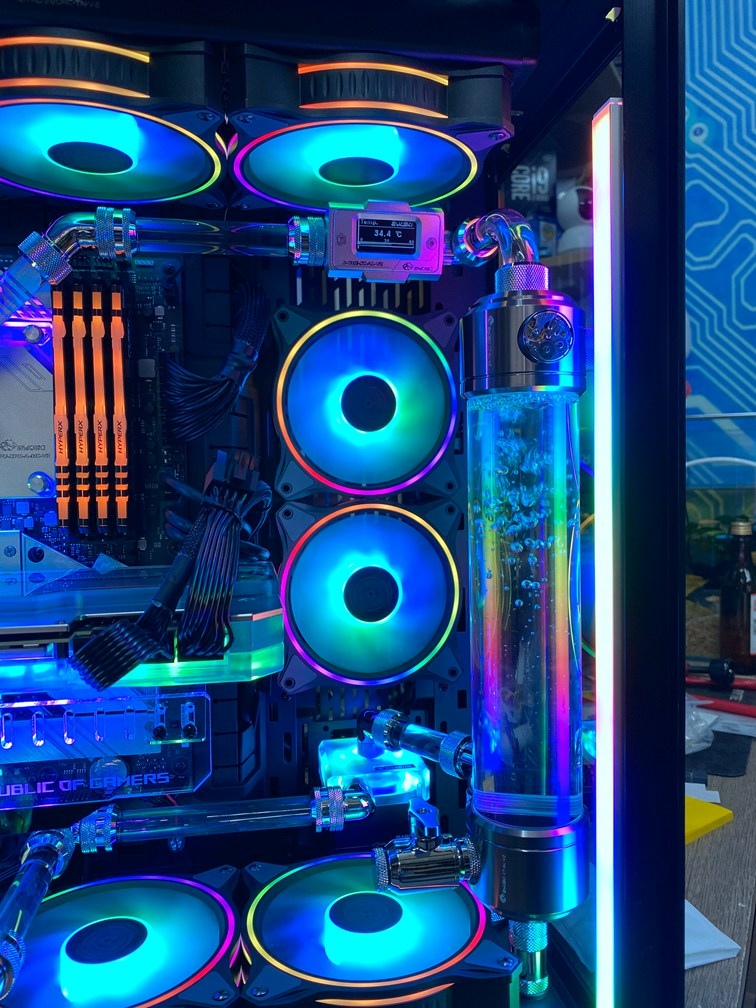

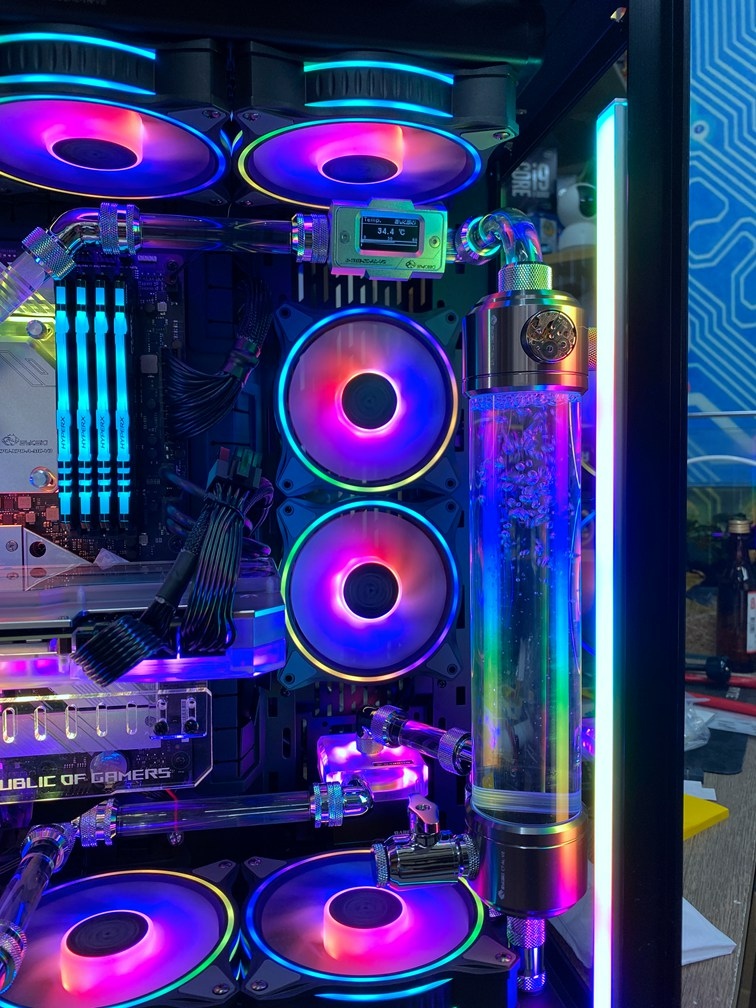

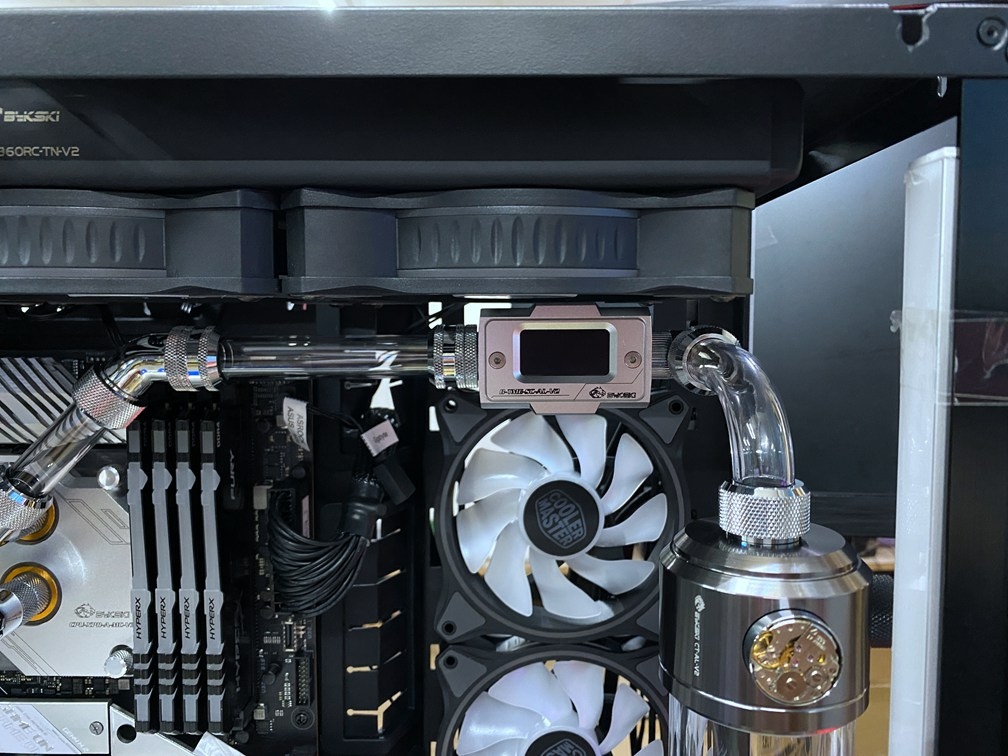

Bykski CNC 的溫度計 (不含水流計功能)

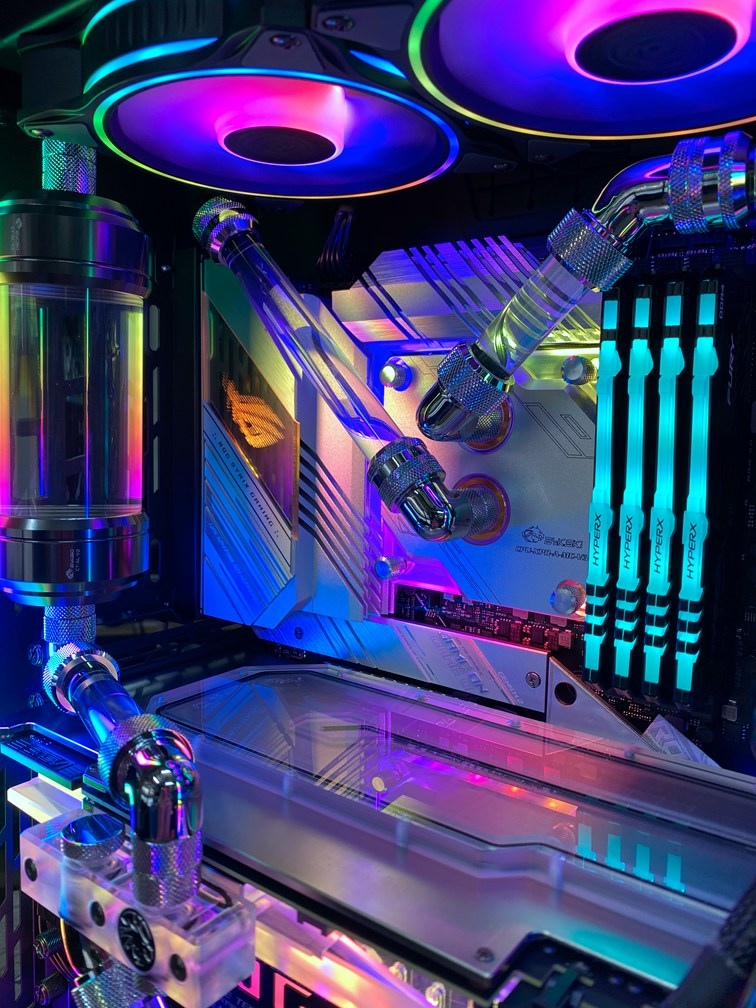

CPU出水管調整後縮短微調溫度計與風扇距離

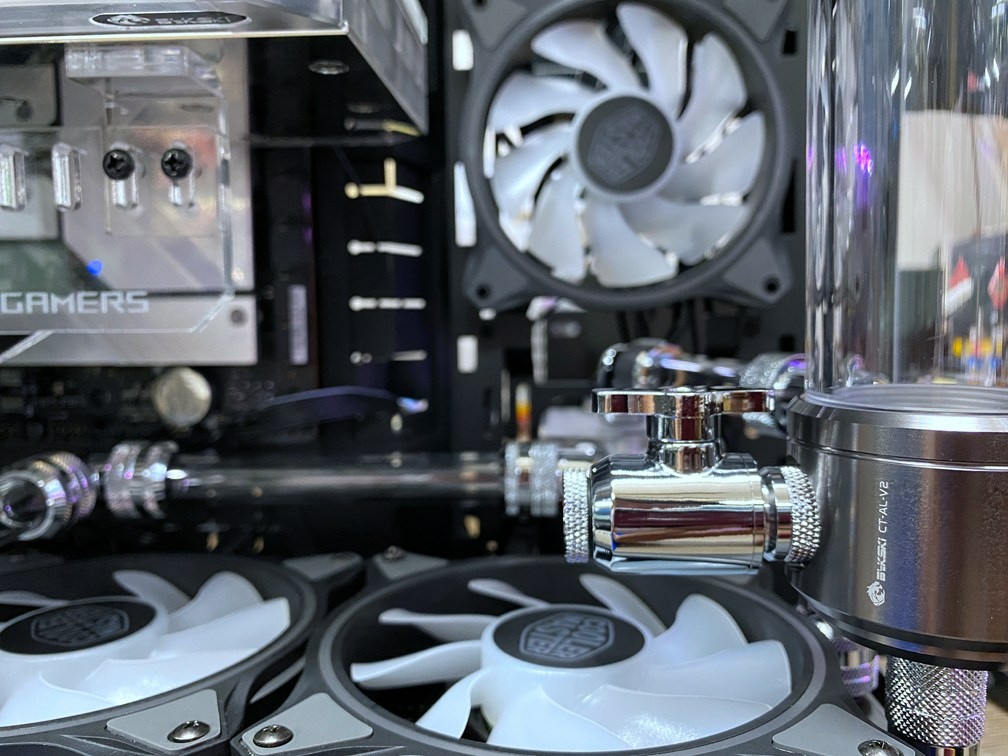

水龍頭改側面擺放兼顧視覺效果

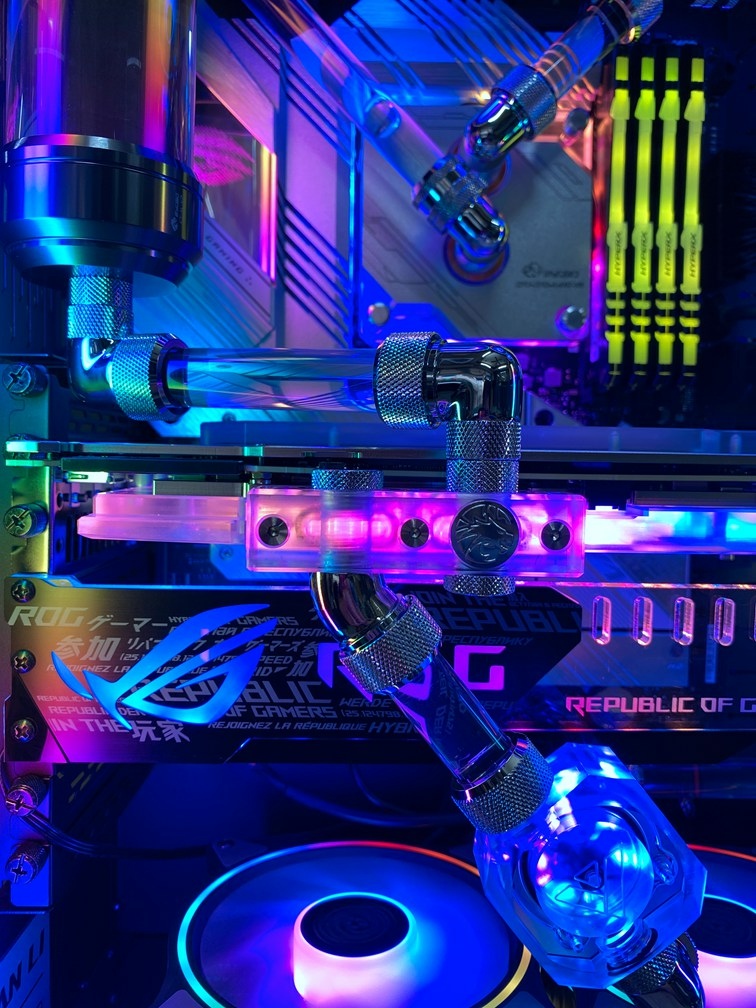

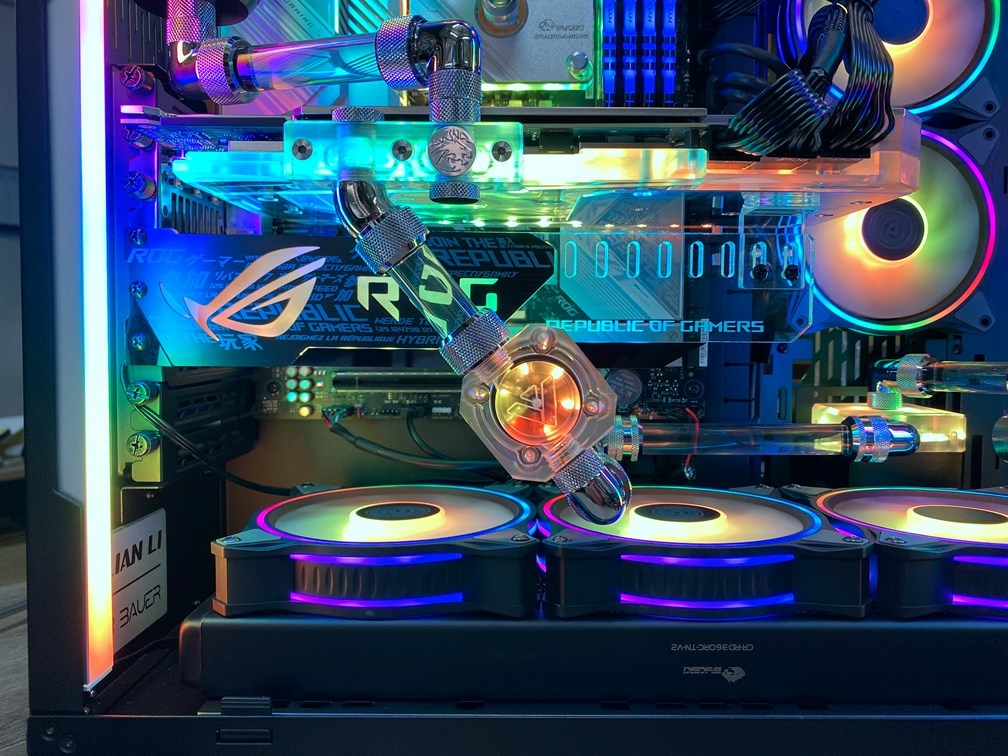

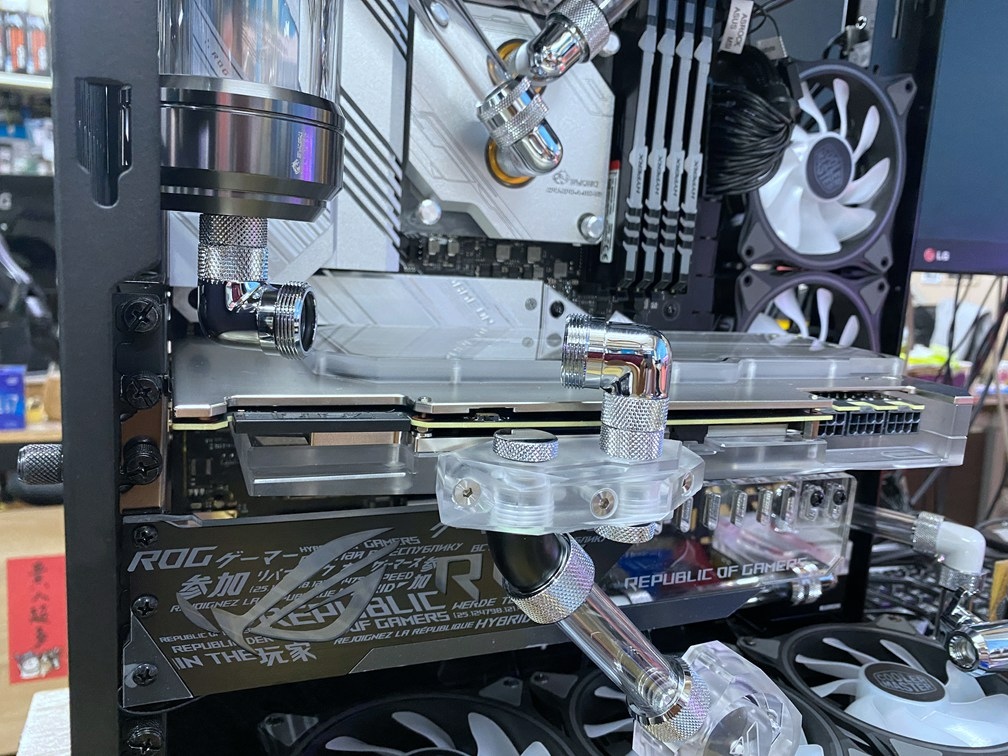

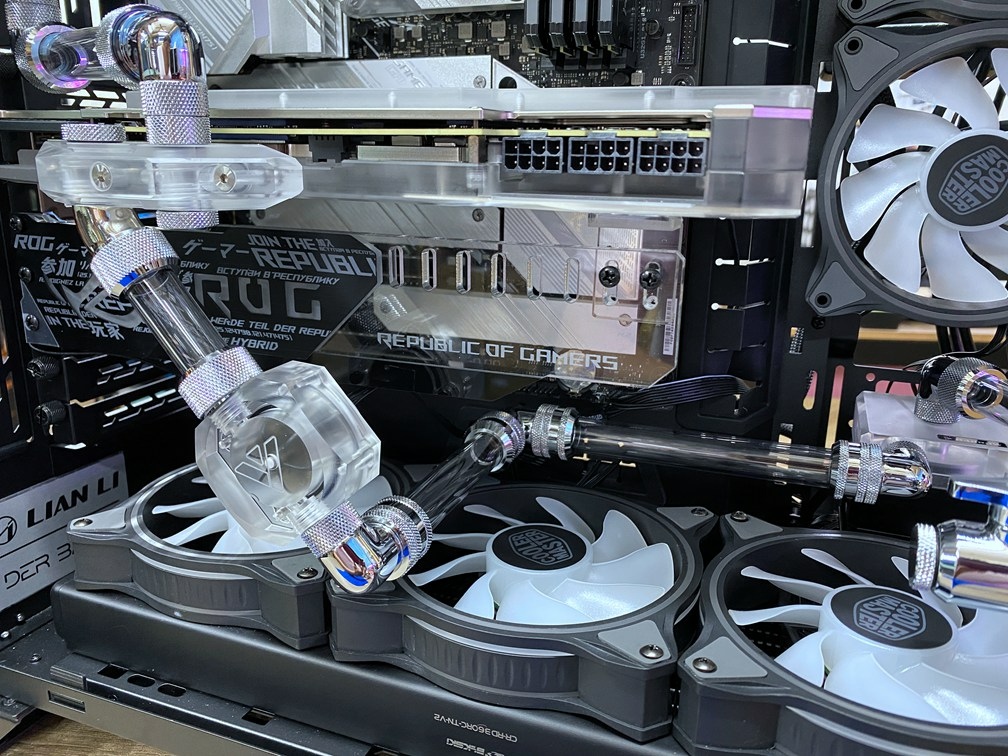

水泵到顯示卡這段重新才切管路，使用略微過長1-2mm的方式擠壓內側90度彎頭來解決受重力下垂的問題。
(因為水泵到水流計這段使用的都是90度萬象旋轉頭)
大、小水箱蓋也重新分配調整視覺效果
(小水箱換成無開孔CNC短蓋子)
(大水箱換成有開孔CNC長蓋子)

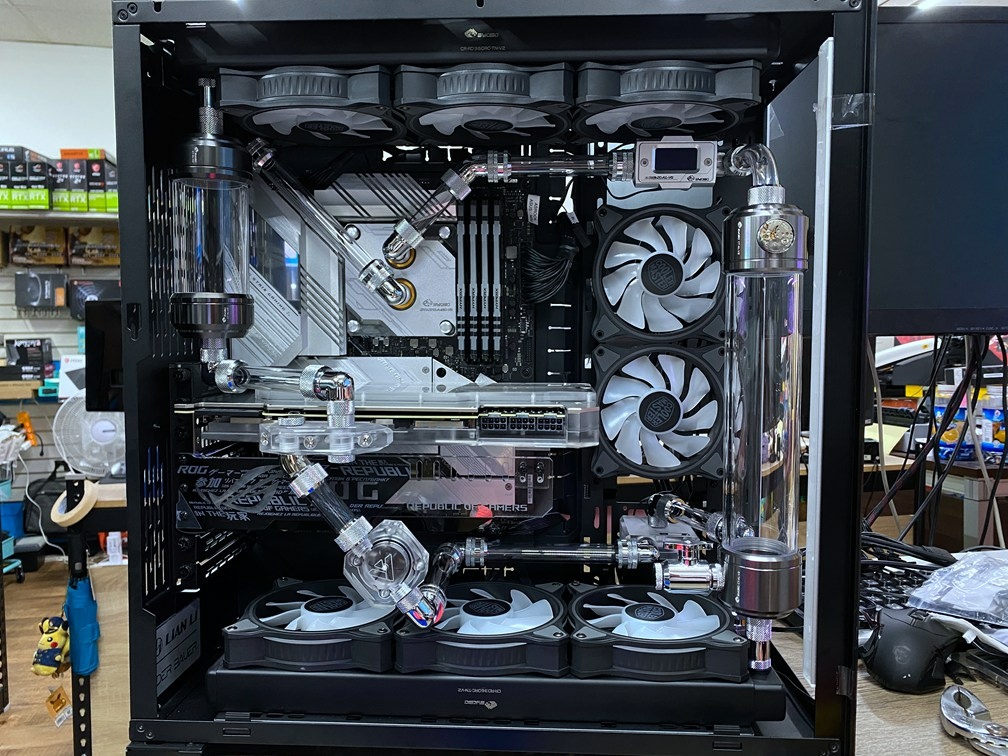

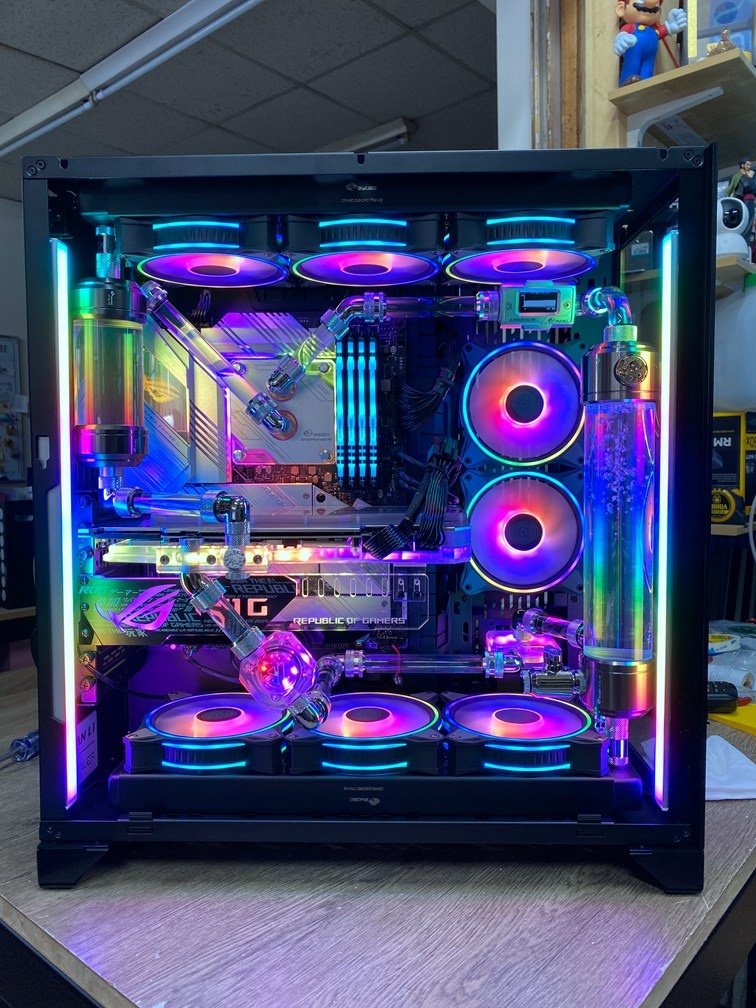

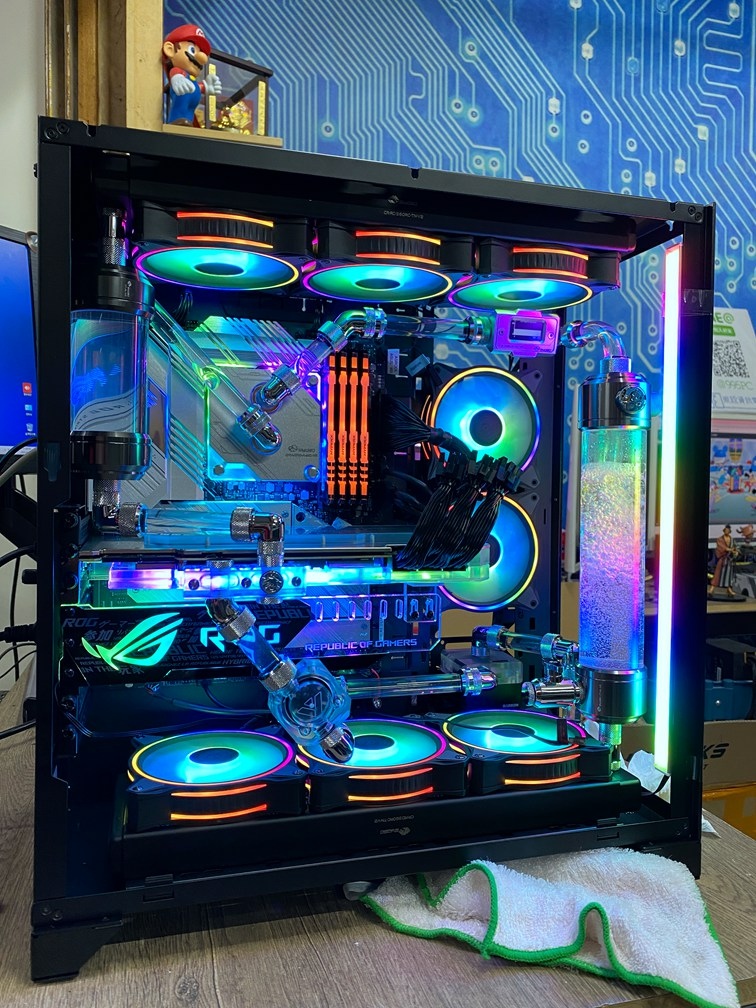

最後的完成圖！(這個畫面還沒上水)

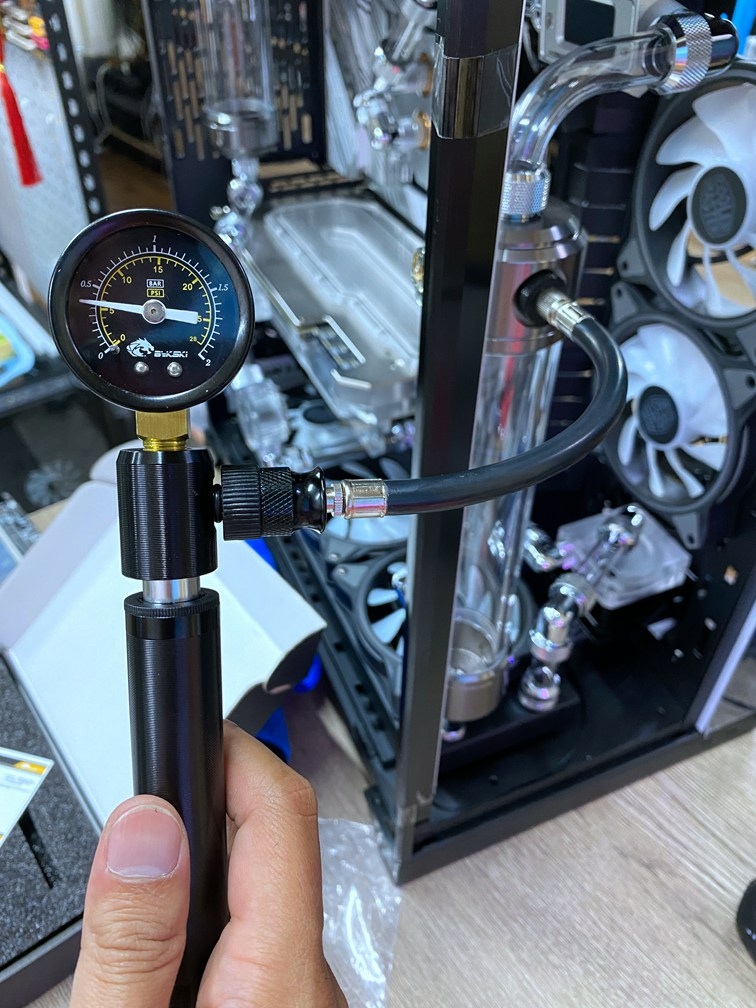

上水前完一下新玩具，打空氣進去看看是否會漏氣
第一次玩手很賤硬打到0.7BAR後就爆管了
(原廠建議不要打超過0.5BAR可能會爆管)
再來就是上水壓力測試啦！～
(在之前版卡非通電狀態已經試水兩天了)

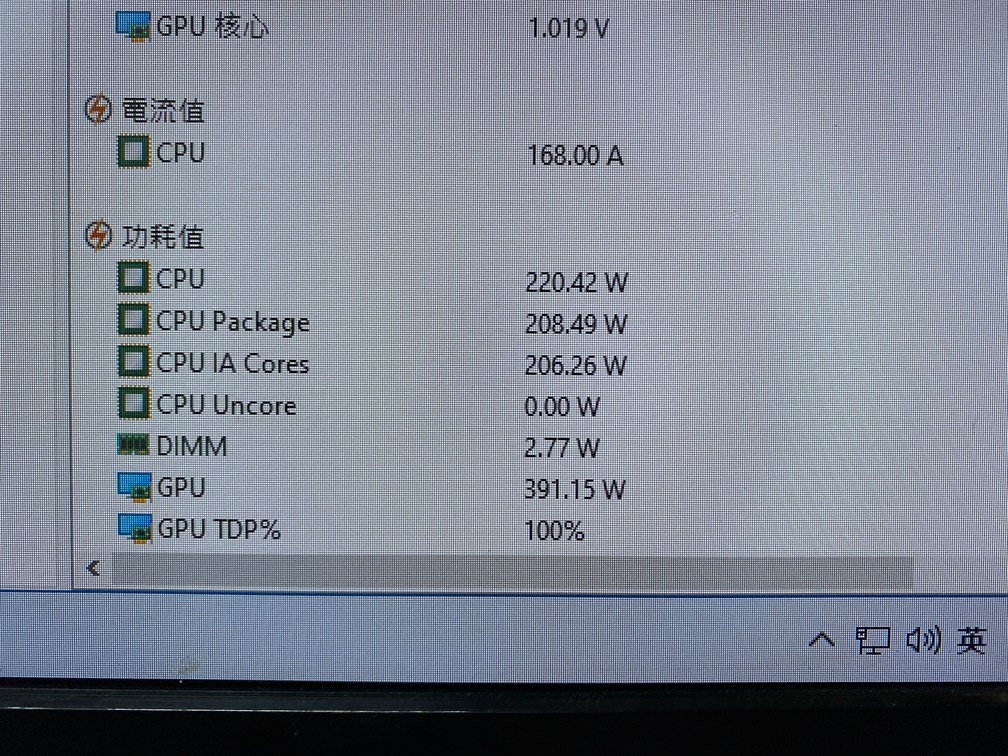

非超頻i9處理器最大功耗200瓦，RTX3090也逼近400瓦
(全平台最大功耗估算650-700瓦)

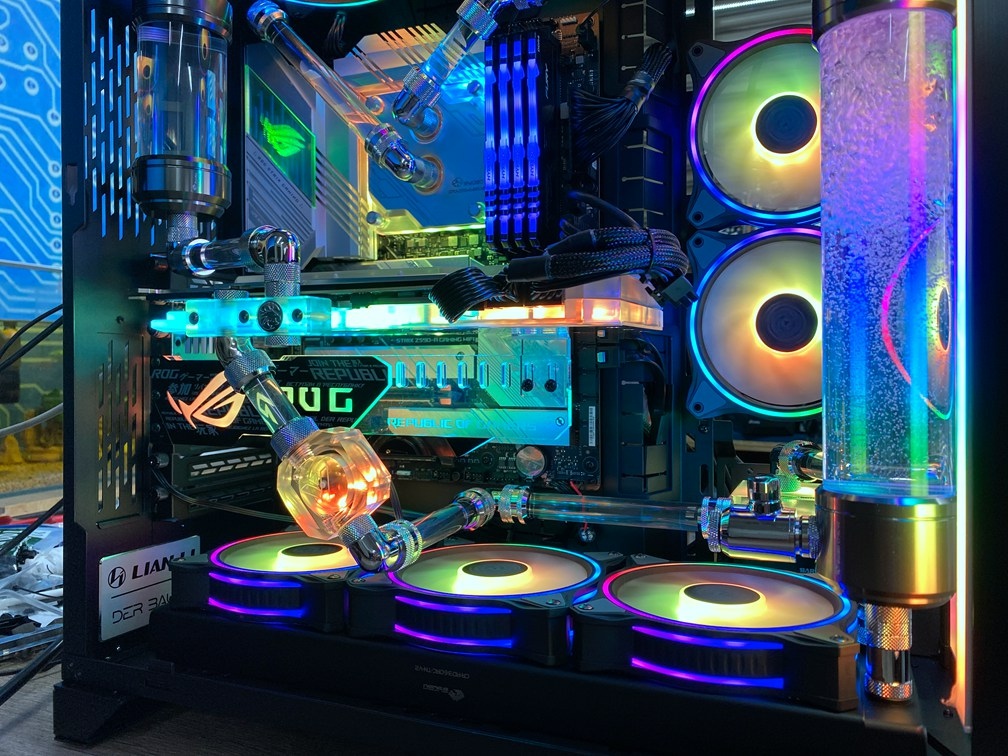

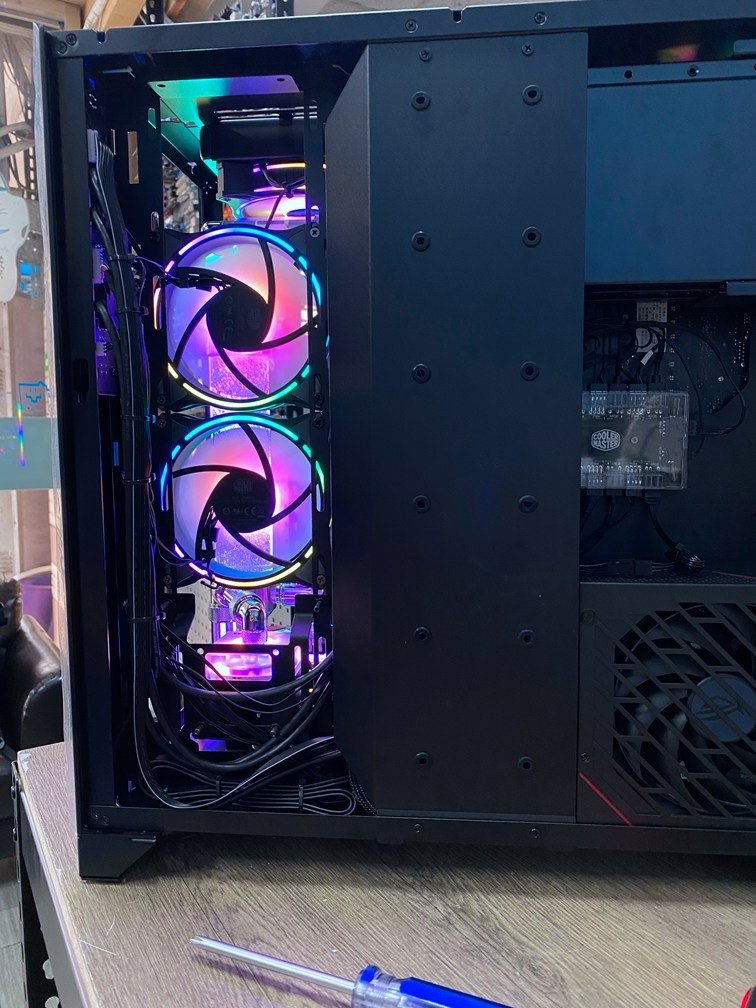

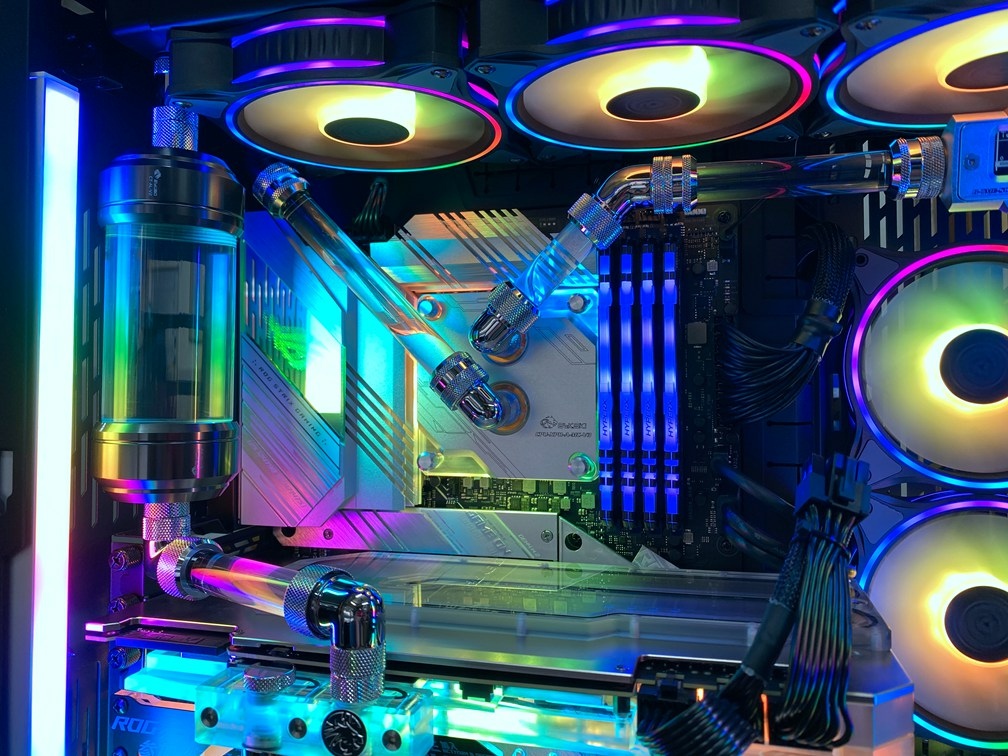

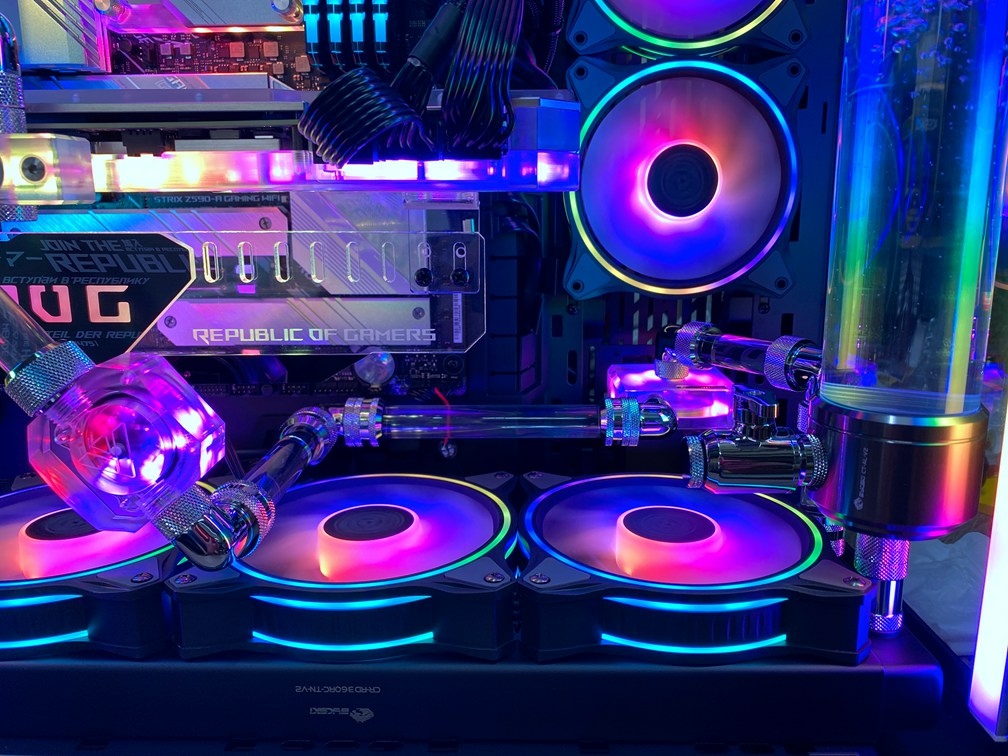

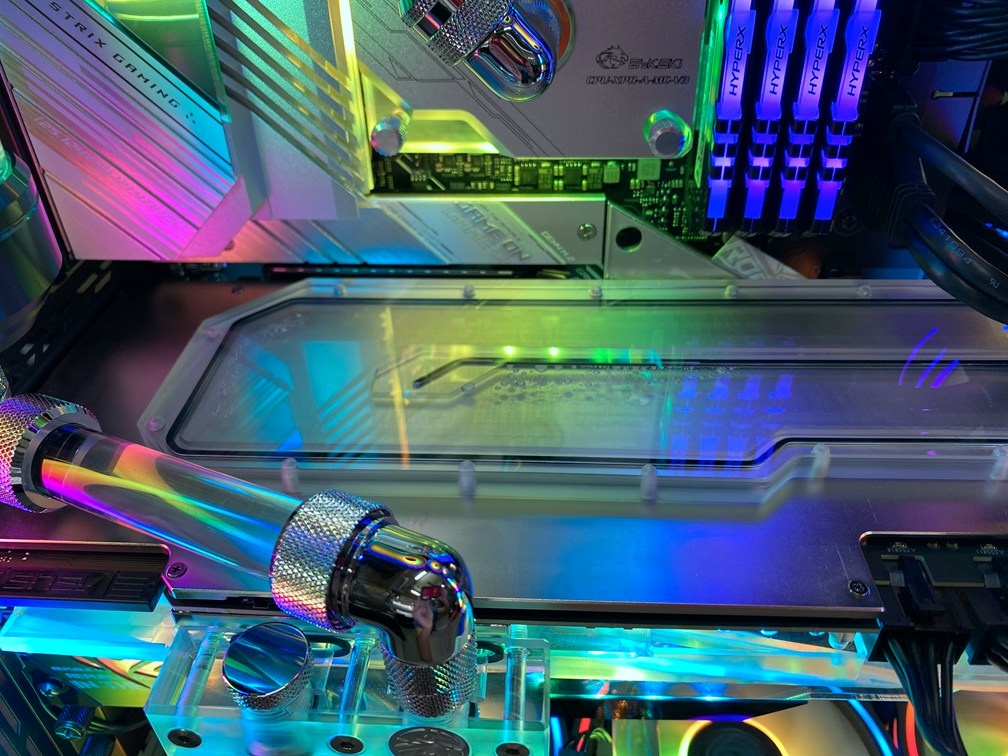

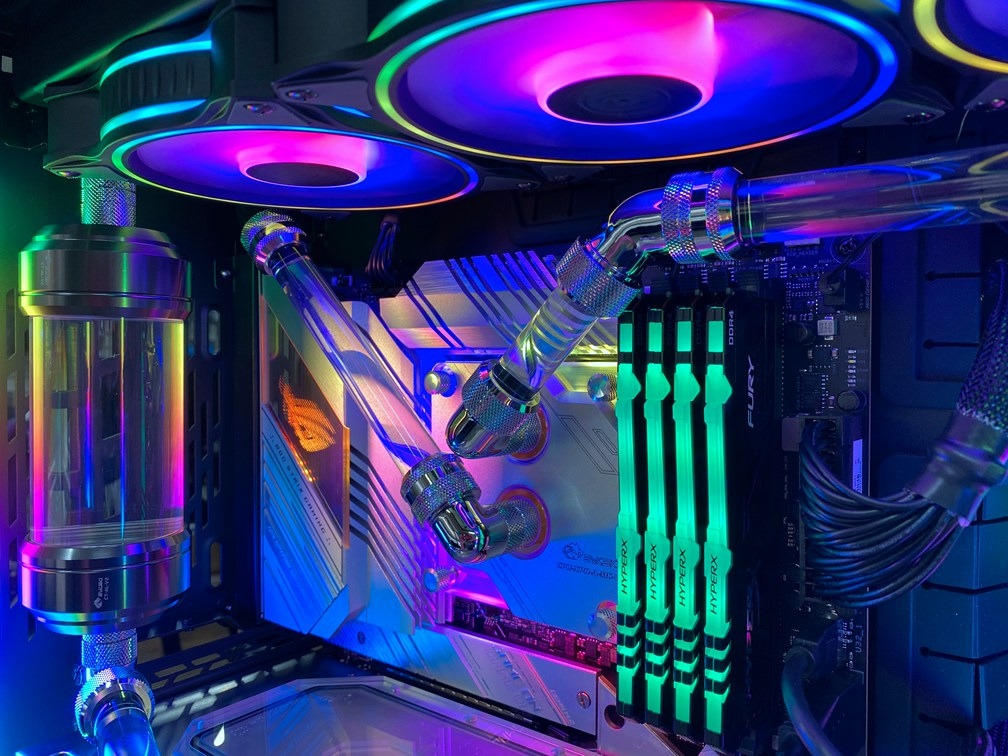

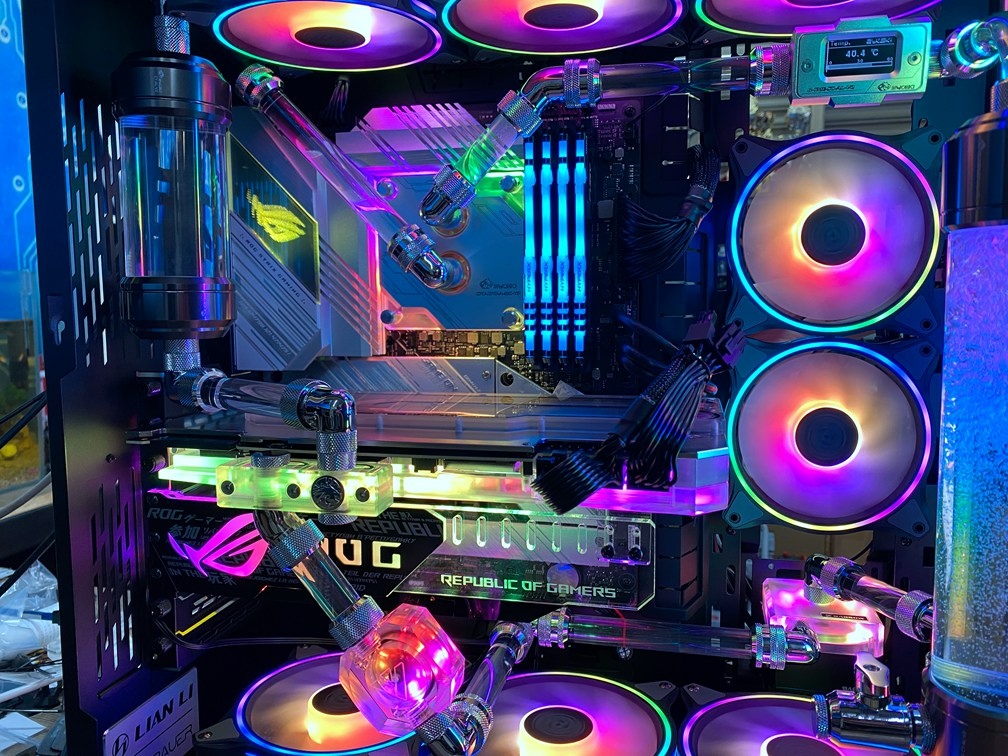

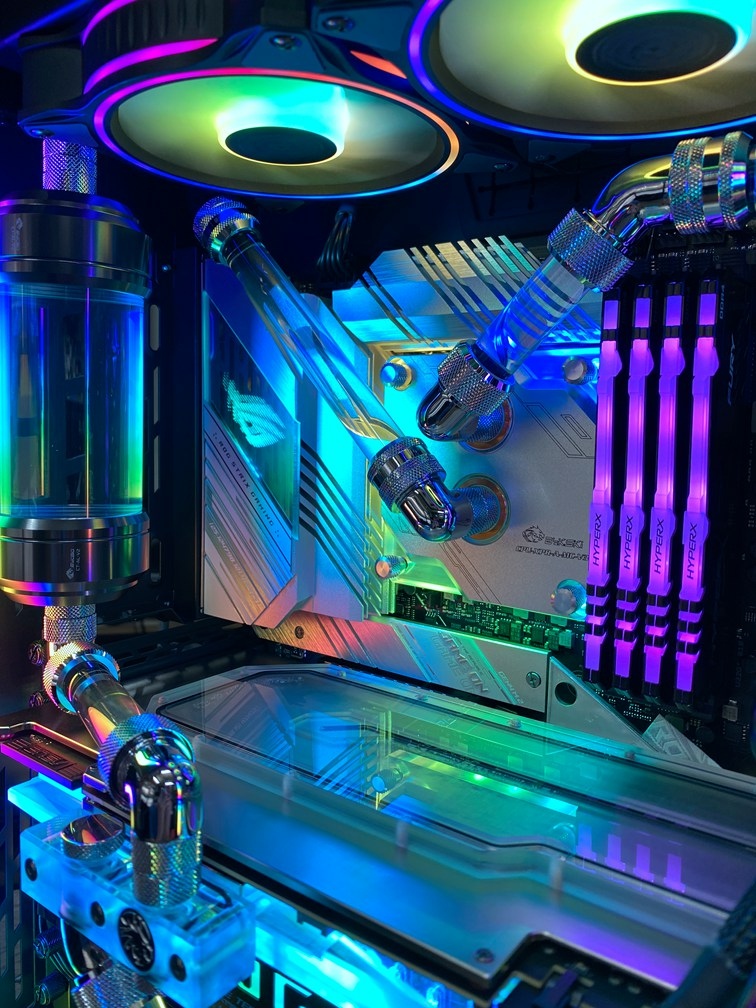

再來就是賞圖時間啦～～～
（圖片眾多請慢慢滑）
