如果你七八年前的舊電腦配備買太好捨不得汰換，想用SSD又非得NVME介面不可。
那您一定要服用一下這帖文章！～～～

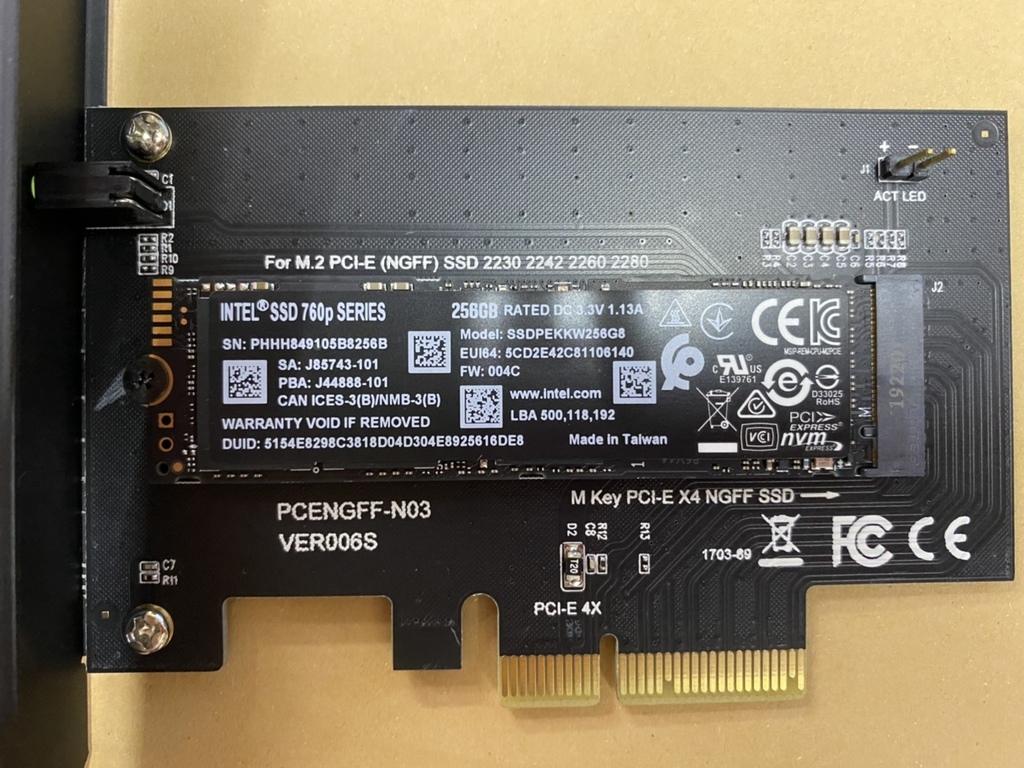

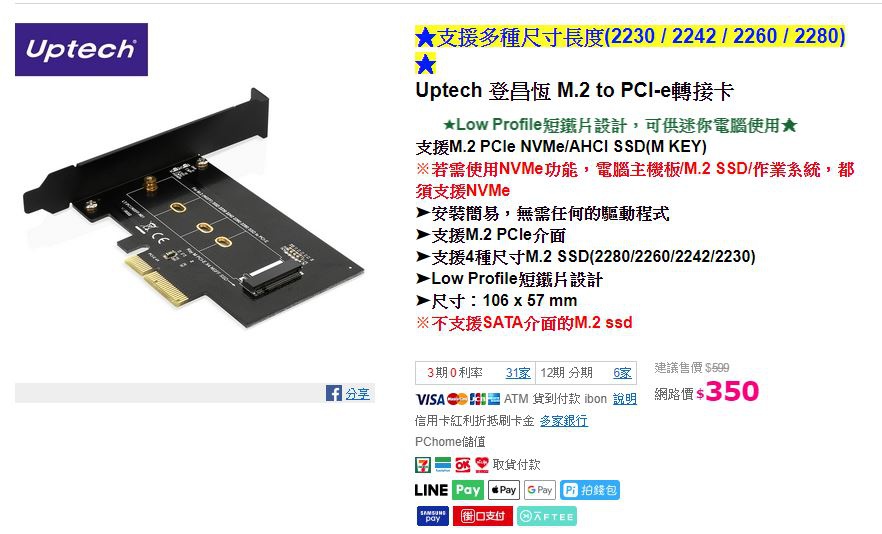

NVME SSD轉接PCI-E介面時，購買時一定要留意「支援PCI-Ex4」。

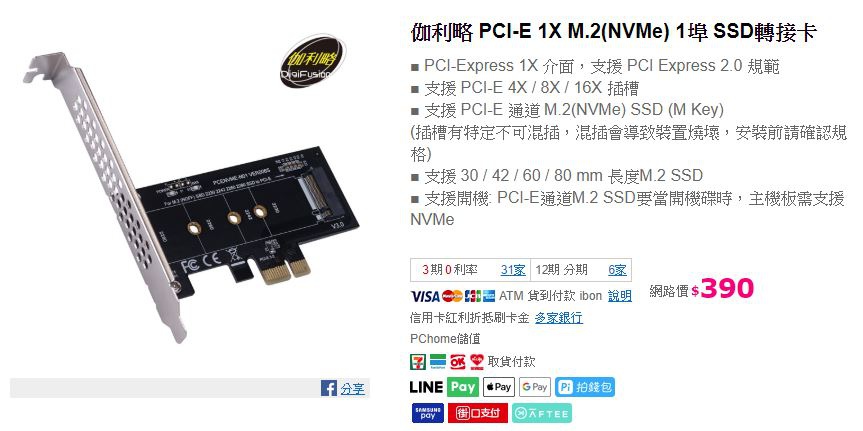

如果買到PCI-Ex1的介面也是可以使用
但～也就跑得跟SATA3介面頻寬差不多
兩張轉接卡售價都在500元以內。
韌體修改教學：

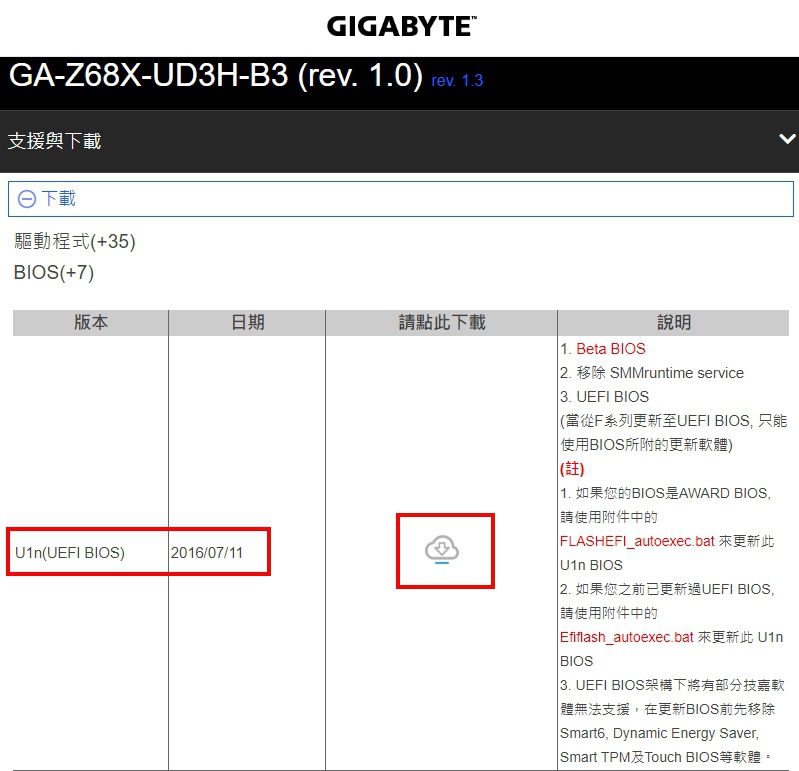

一、從主機板官網下載最後版本的韌體

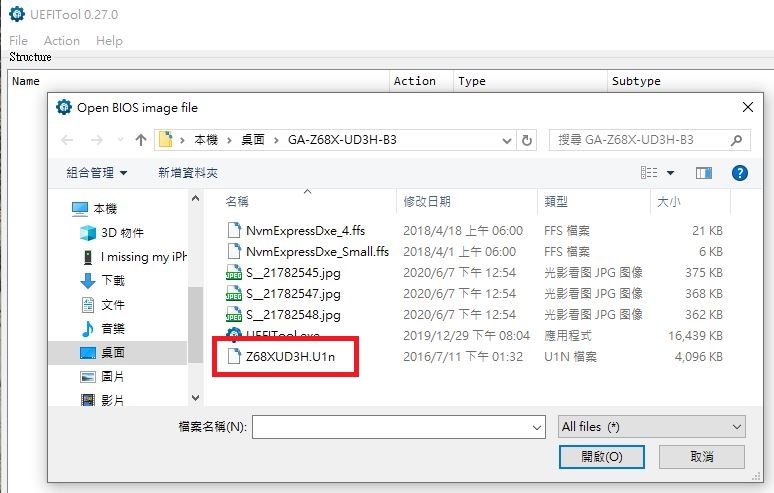

二、使用「UEFITool」打開原廠韌體
三、點選File開啟search搜尋text "DXE"

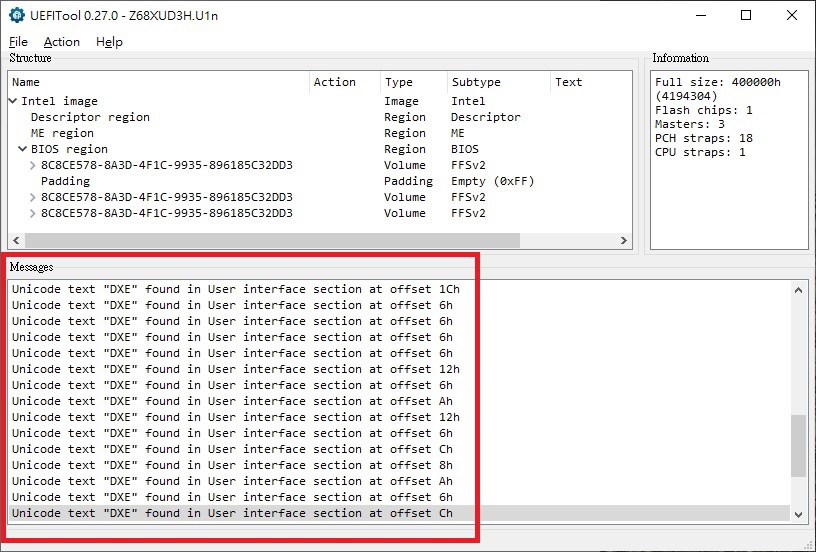

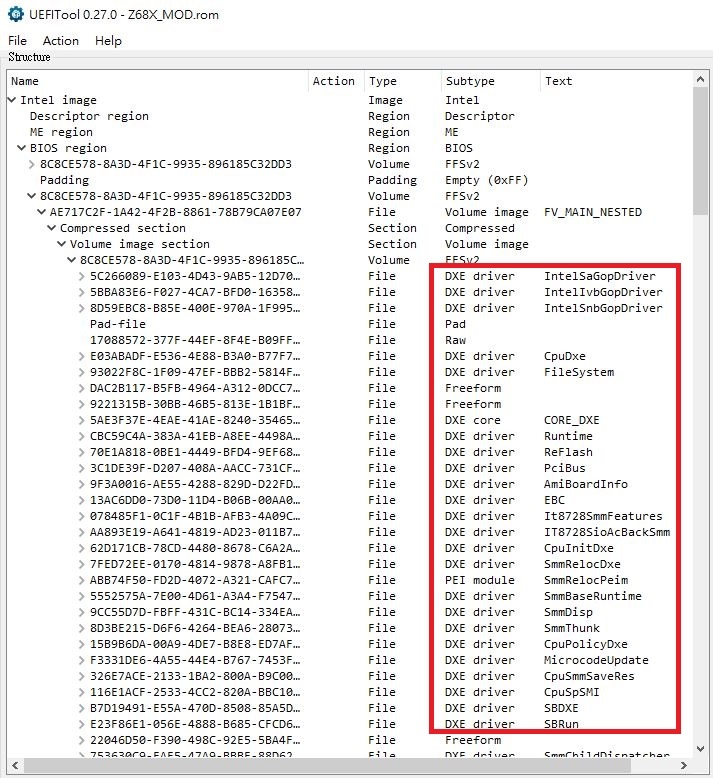

四、下方訊息欄位可以看到很多DXE的interface

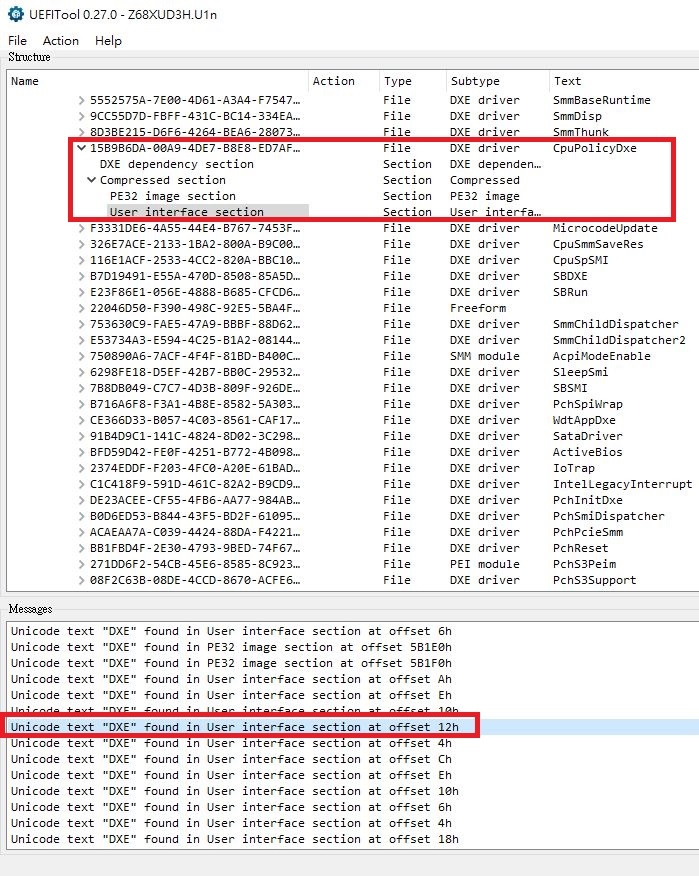

五、隨意點下方DXE尋欄位上方就會跳出所在位置
以往的主機板BIOS空間很小(4-8MB)，原廠已經將空間利用到極致。
導致我們無法直接插入NVME驅動來達成NVME開機的目的。
所以必須抽掉韌體中「不必要」的功能
這點相當重要！決定韌體能否修改成功

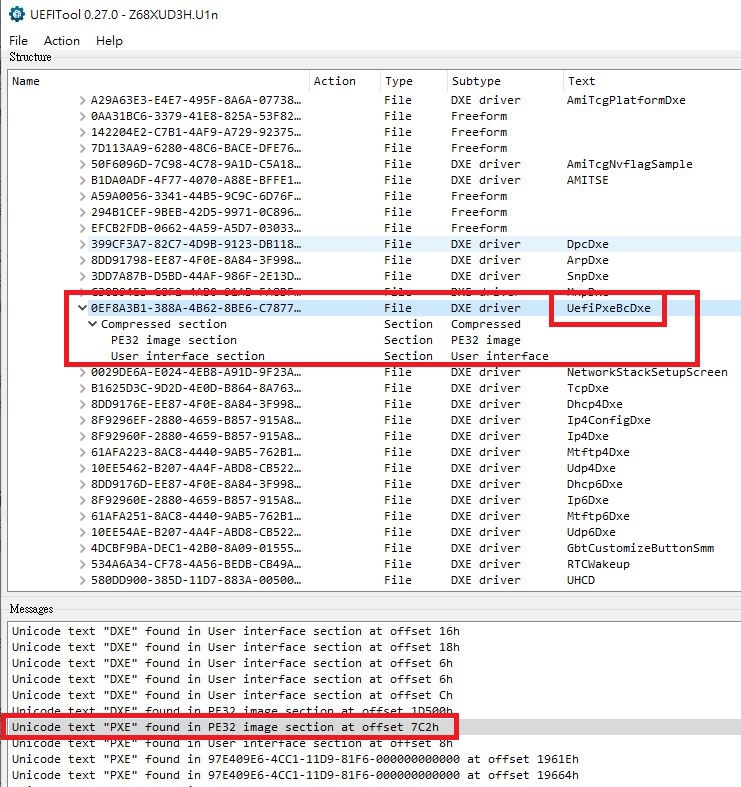

六、點選File開啟search搜尋text "PXE"，我們將會看到"UefiPxeBcDxe"的欄位

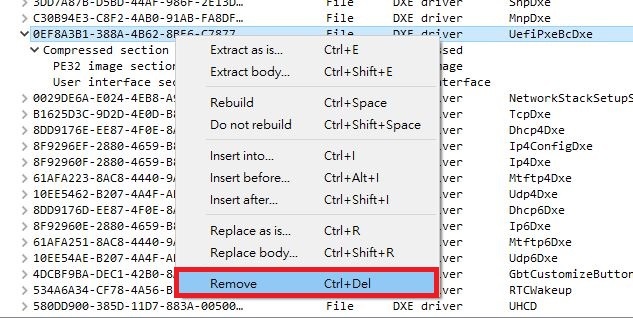

七、在欄位按右鍵選擇「Remove」

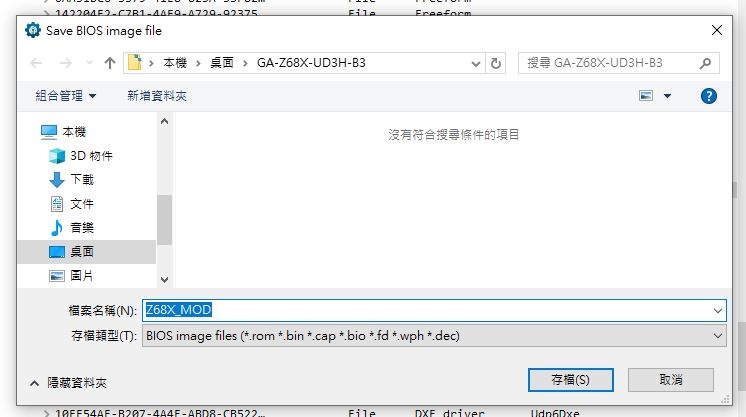

八、先存檔一次將BIOS空間空出來
九、再開啟改過的韌體後同樣點選File開啟search搜尋text "DXE"

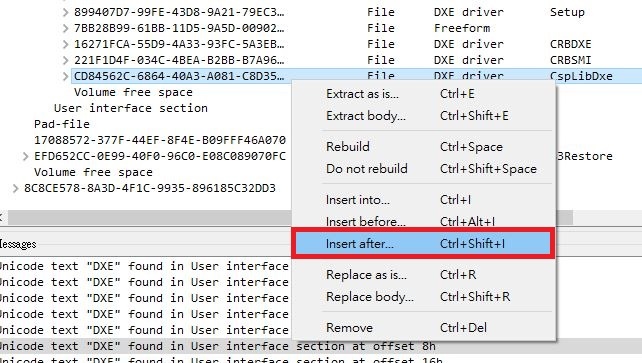

然後在"DXE driver"底部最後一個欄位按右鍵選"Insert after"

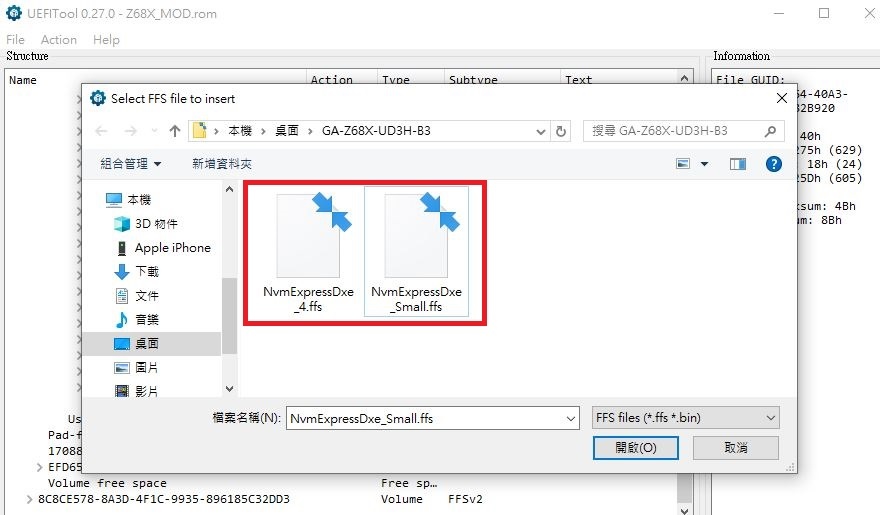

十、兩個NVME驅動韌體則一即可
(一個是標準20.3KB 另一個是5.88KB)

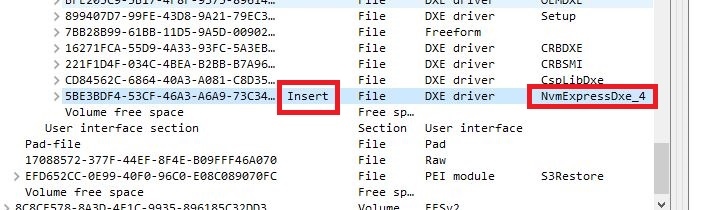

十一、插入後會看到註解為"NvmExpressDxe_4"

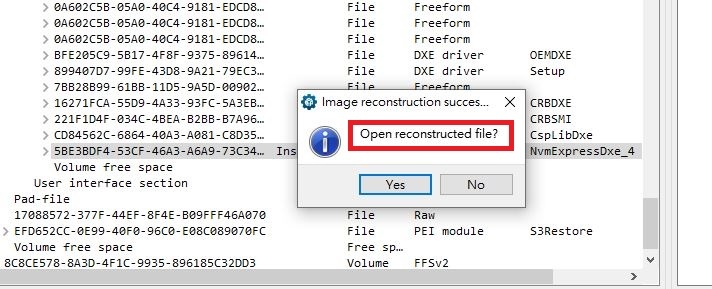

十二、此時再存檔一次，留意是否存檔成功

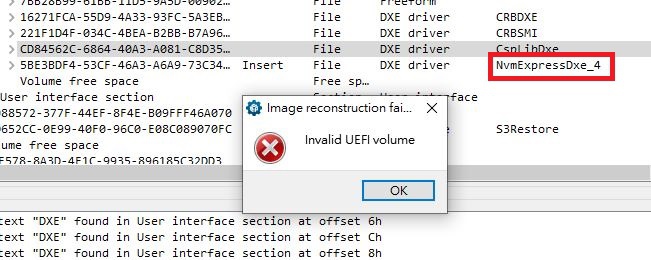

十三、如果沒有先把韌體空間騰出，直接插入NVME驅動到韌體並存檔，就可能會發生韌體空間不足的警示。
使用UEFI Tool打開一看才知道原來韌體裡包了這麼多各項硬體驅動
如果隨意將任一種驅動抽掉可能將會導致系統異常
刷韌體過程感到非常的緊張
還好刷完韌體後成功讓主機板辨識到NVME SSD
真是叫人大快人心！～～～

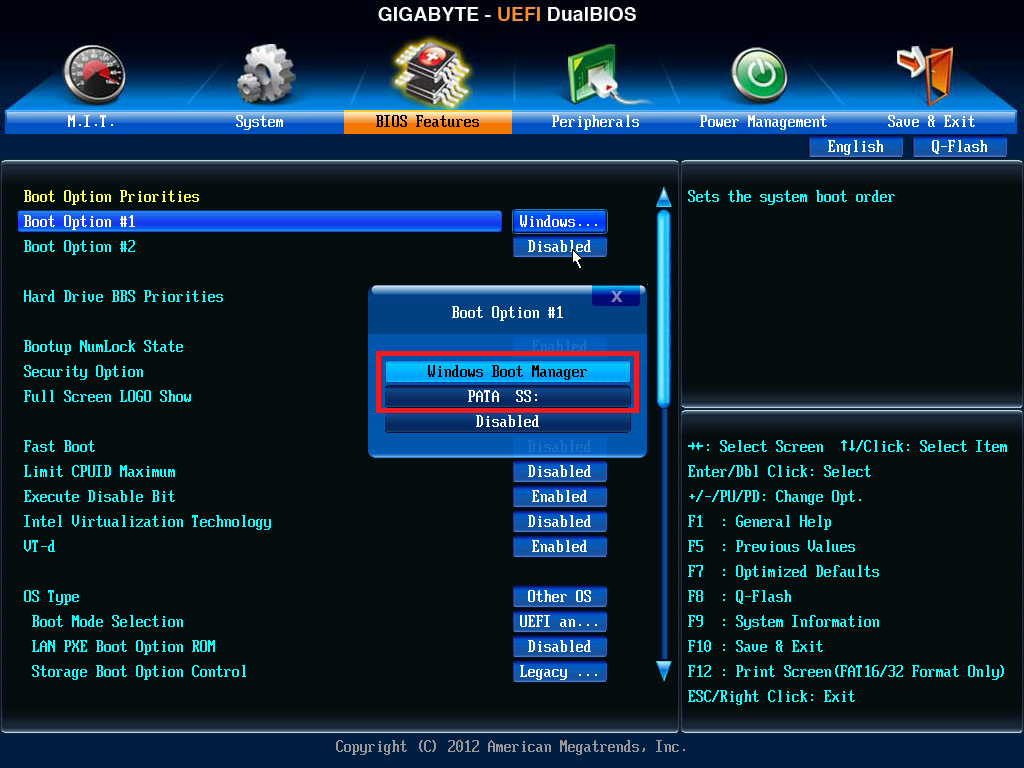

有偵測到「PATA SS：」那就是NVME

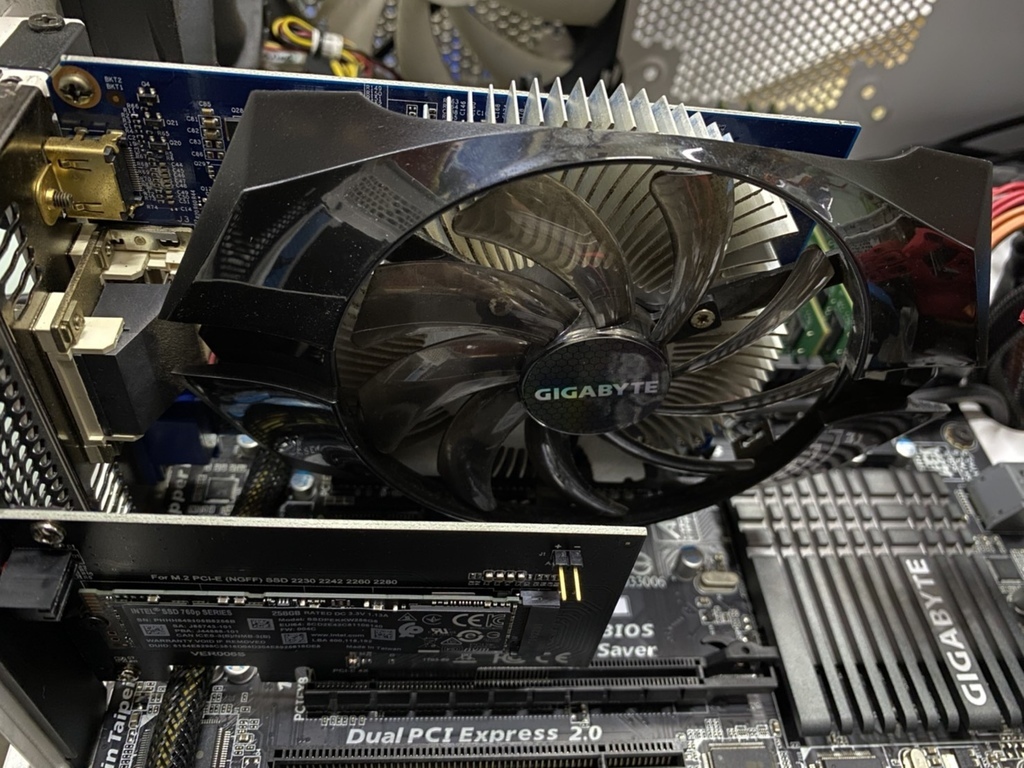

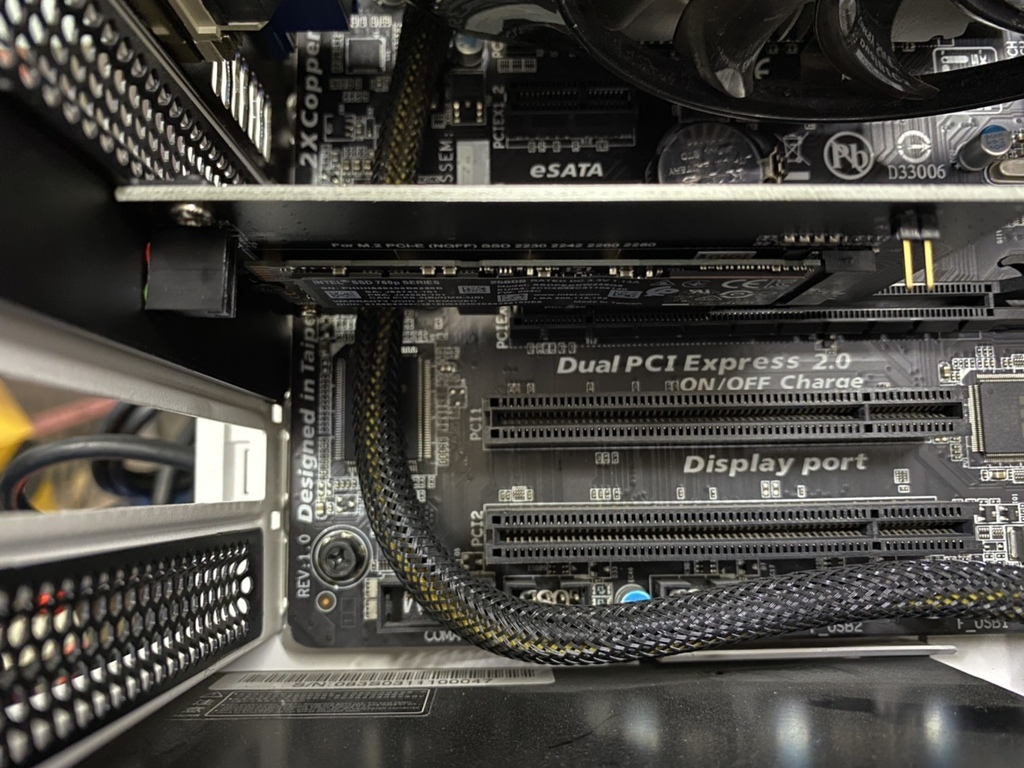

當年沒買太低階的主機肯定有兩組的PCI-E x16插槽，我的Intel 760P 就安插在第二張顯示卡槽位。
作業系統安裝部分再簡單不過了，留意使用UEFI 並將硬碟格式化為GPT格式就好嘍！～

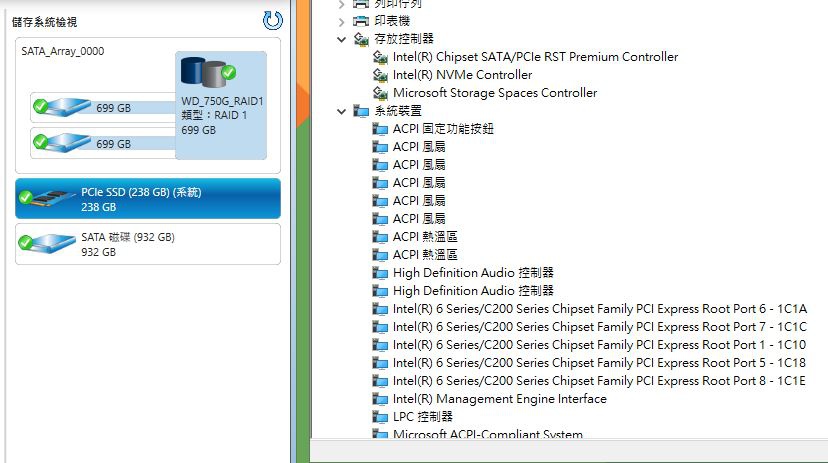

(此圖驗證了6系列晶片組搭配了 NVME SSD 作為系統碟)
並且還可以正常使用Intel RAID功能！

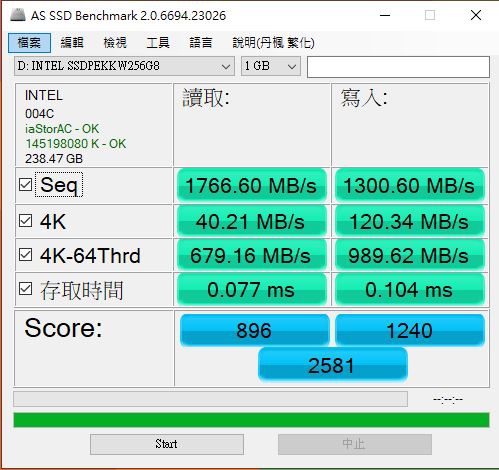

雖無法將Intel 760P 效能發會到極致，但比原先受限的SATA介面效能來的高很多。
大部分文獻皆來自於英文以及簡體中文
特此打了一篇教學文章給各位讀者參考
參考文獻：
OssLab「如何獲得對具有AMI UEFI BIOS的所有系統的全面NVMe支持」
