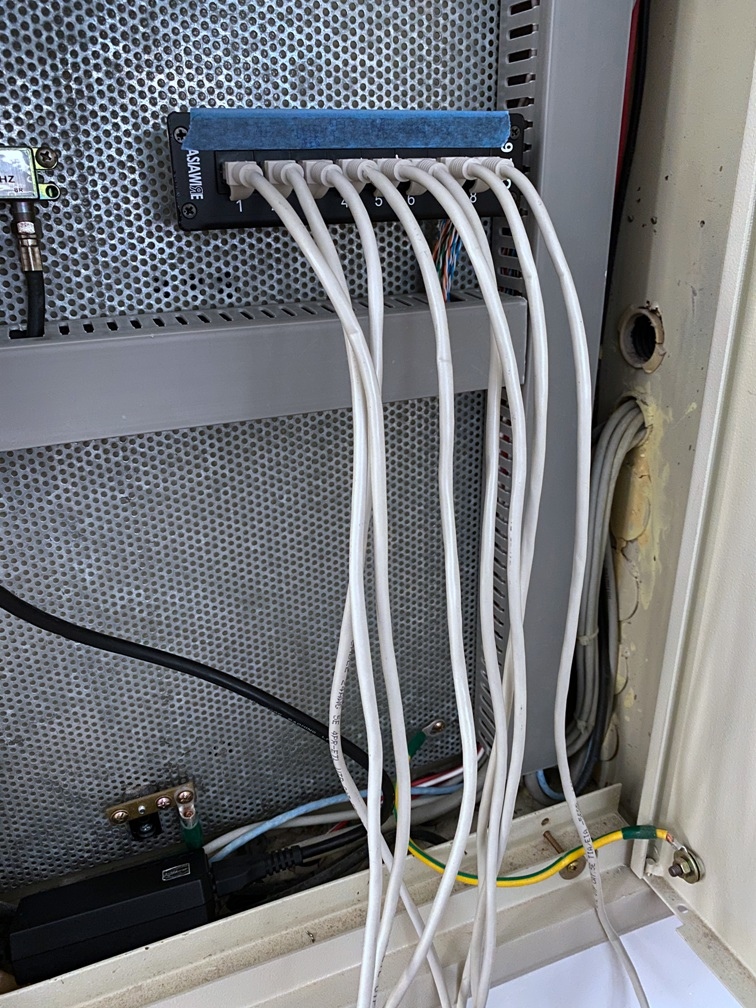

1F配線面板初步配線
大部分水電在配網路線時，位於弱電箱的網路線都直接上水晶頭。
不過在這次的案例中就比較特別，還配有8port的配線面板。
讓弱電箱內部線路整體上更為乾淨(尤其是一樓的箱子)

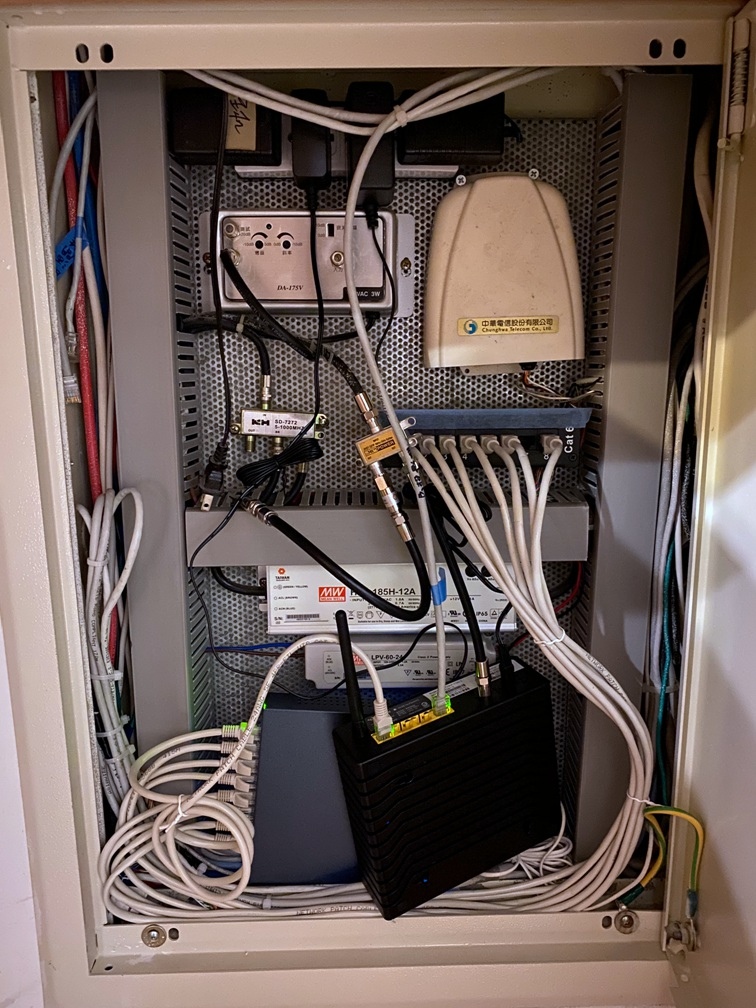

有第四台同軸電纜、市內電話配線盒、強波器、數據機、集線器、延長線插座
3F弱電箱算是位於主臥室就不方便拍攝
5F公共區域弱電箱(非常的乾淨)

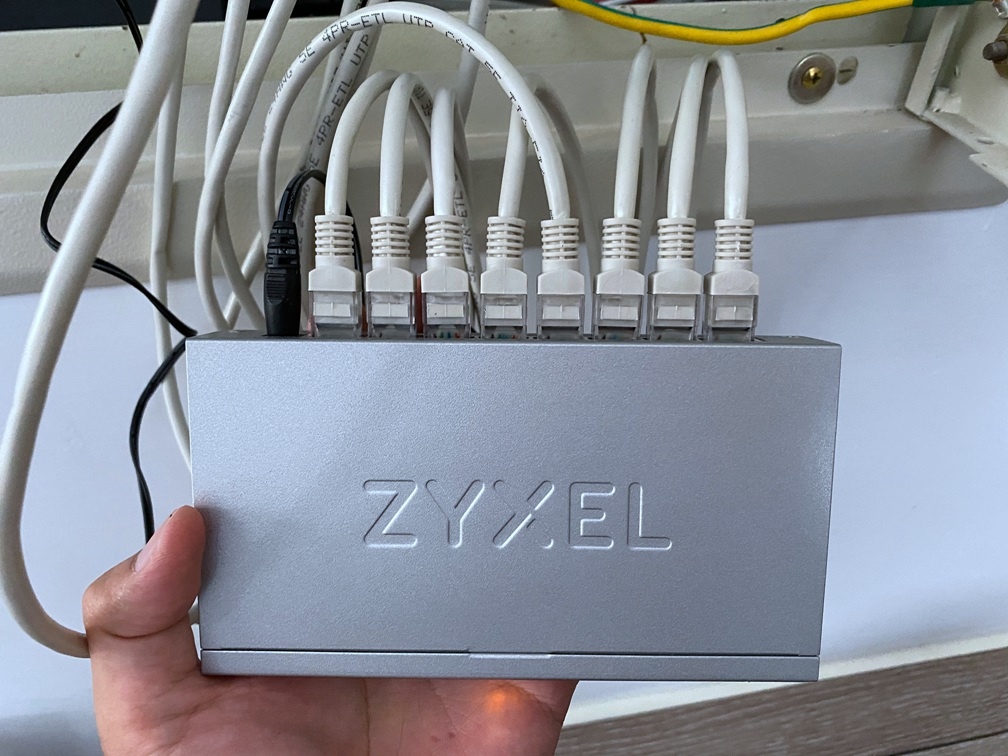

不用對號號碼，直接八條網路線對接上

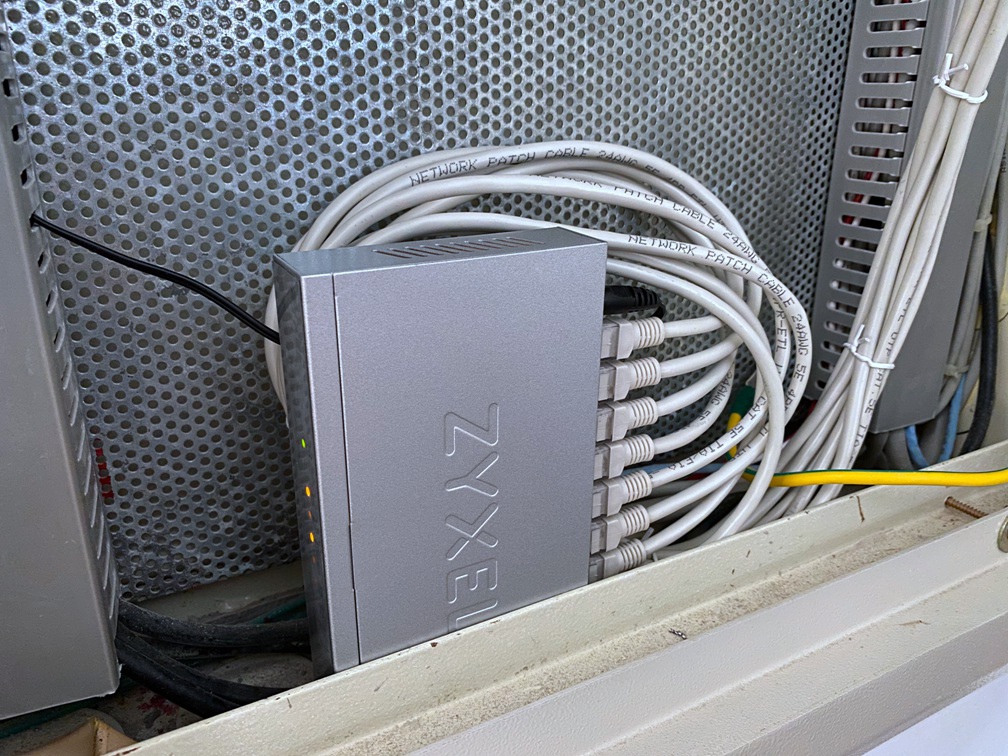

現成的1米線放弱電箱還是有點冗長，捲一圈把線收好

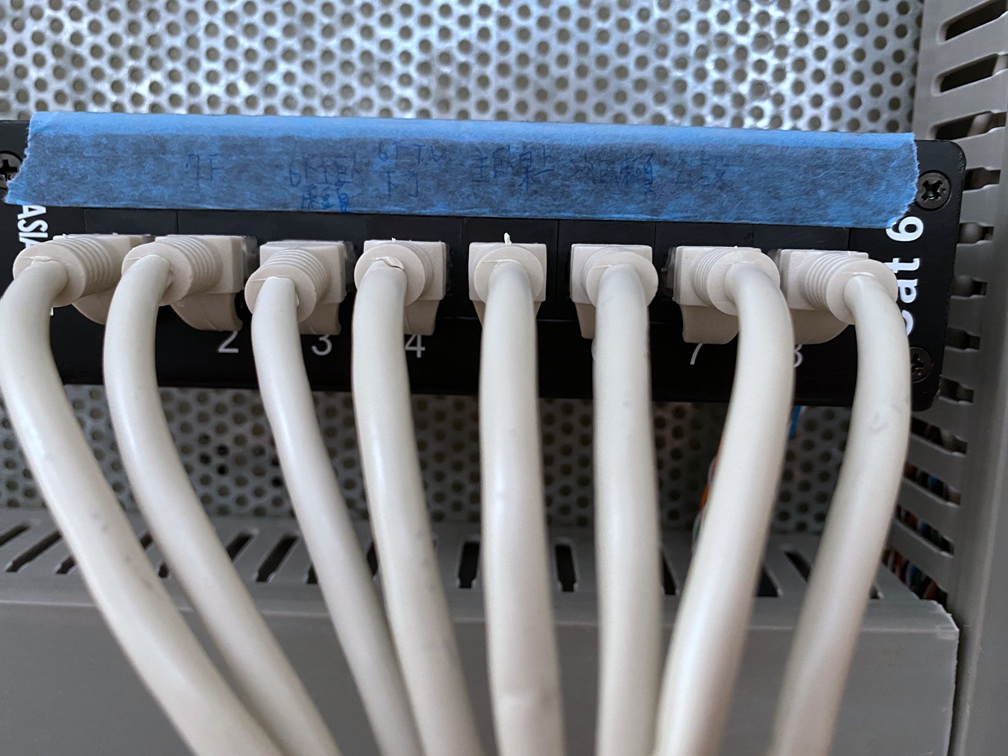

隱約可以看見2-7號孔水電師傅有標示對應資訊插座的位置
(後來發現1.8號為上下樓對接孔)

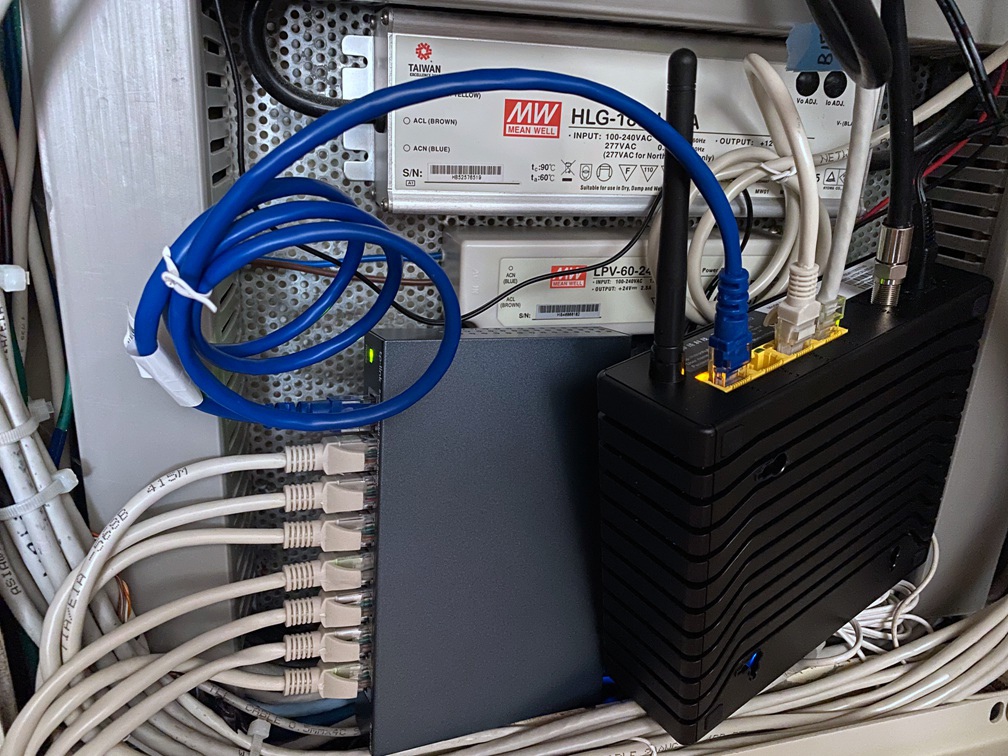

深藍色網路線為整棟網路的主幹線，幾乎拔掉整棟就沒有網路了

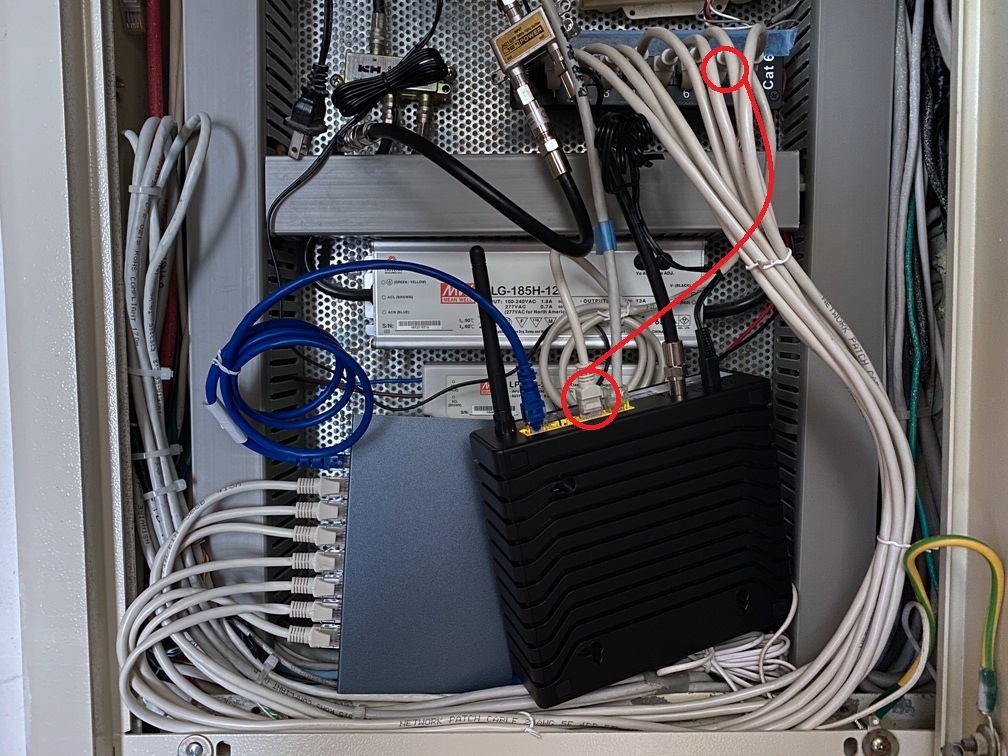

由於交換器主幹佔用掉1孔，所以有從數據機拉一條線直接接上面板(紅色圓圈標示)
主幹線使用不同顏色區分

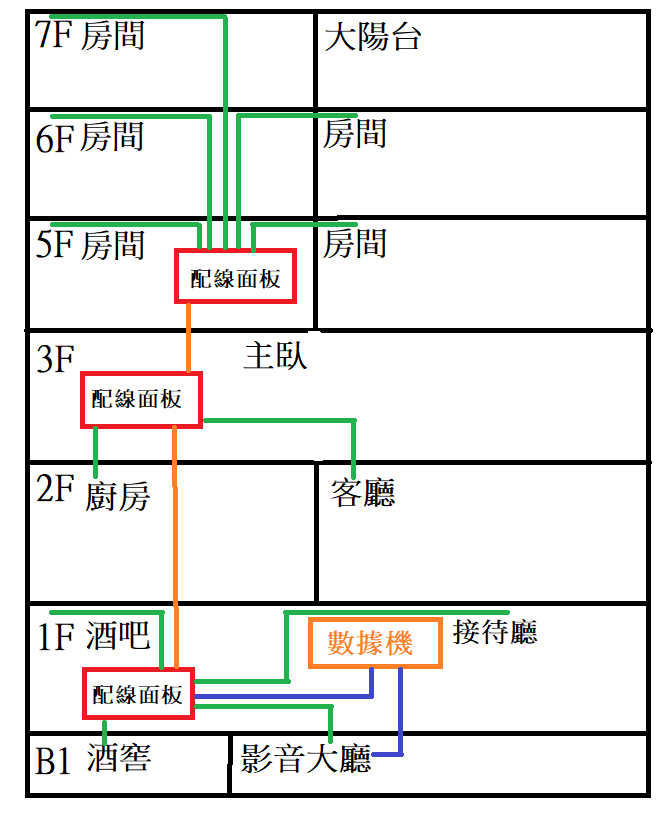

此次施工B1-6F 個別都架設了一台WIFI供屋主以及家人使用
每層設定了不同的SSID，方便讓屋主能辨識並選擇訊號最好的樓層
