2017年該公司裝了一台雙路E5-2683v3處理器，並搭配了華碩Z10PE-D16 WS主機板。

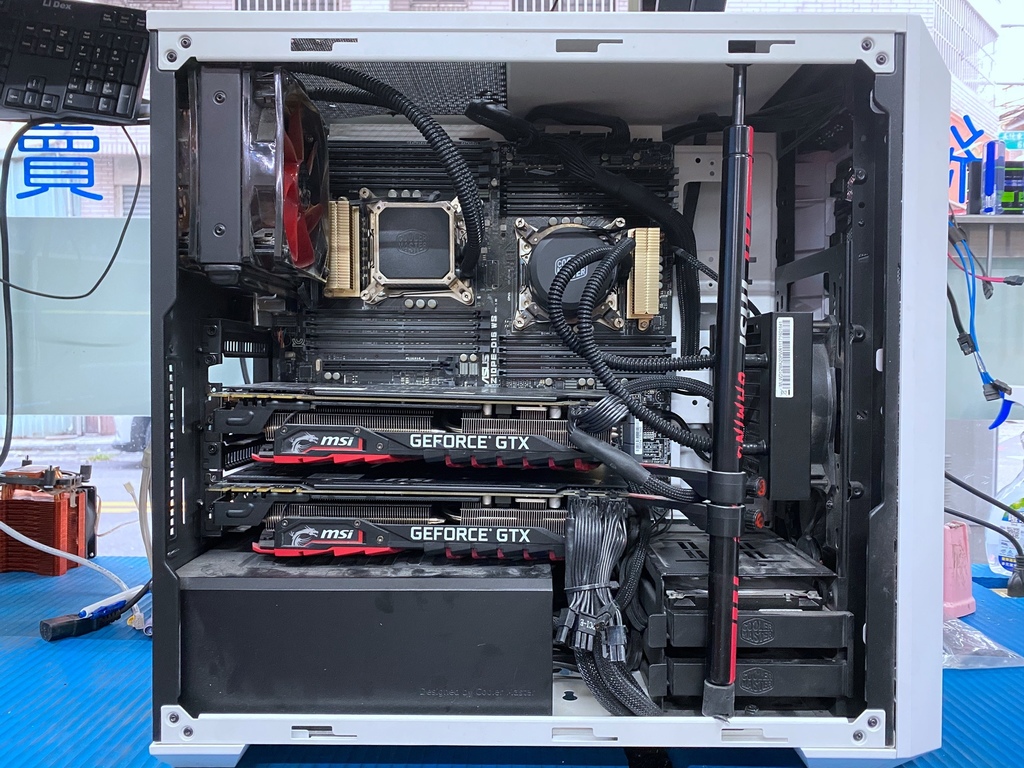

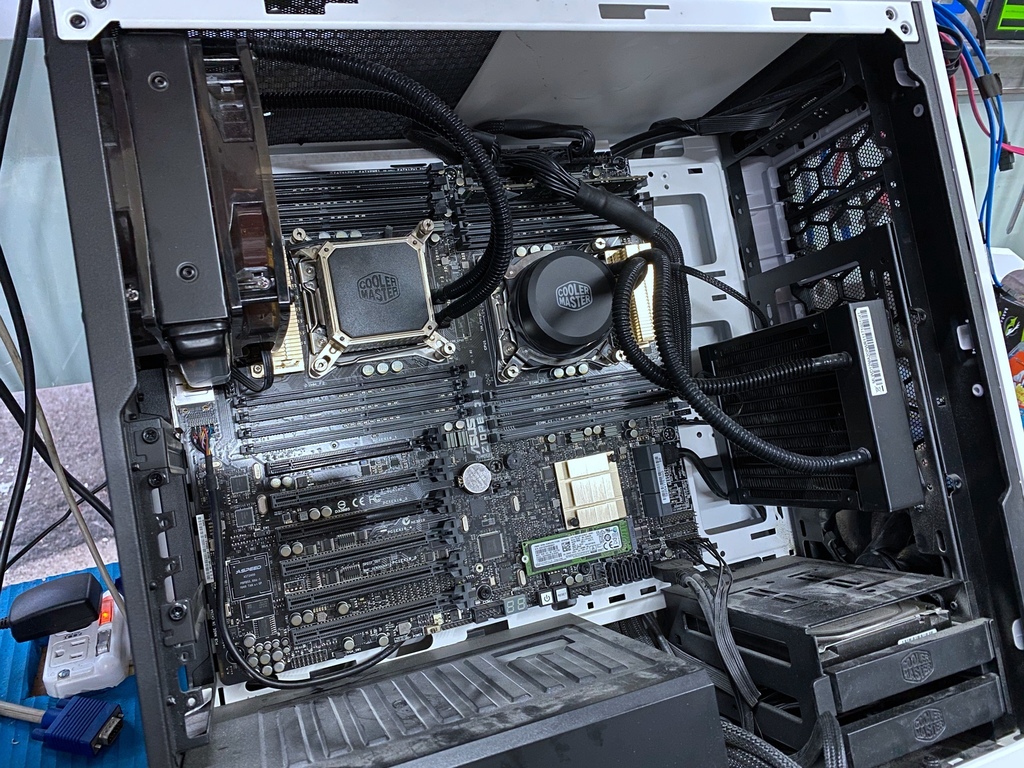

但近期到了天熱的季節電腦就會發生熱當的情況，必須拆卸側版使用電風扇吹才能讓主機全負載時穩定運行
這次的任務就是將該平台雙顯卡風冷改裝為開放式水冷，根據客人的需求這機殼勢必得做更換。
(雙GTX1080Ti顯卡發熱量至少得上一組360mm水冷排，又加上兩組120mm封閉式水冷原機殼沒得配置空間了)

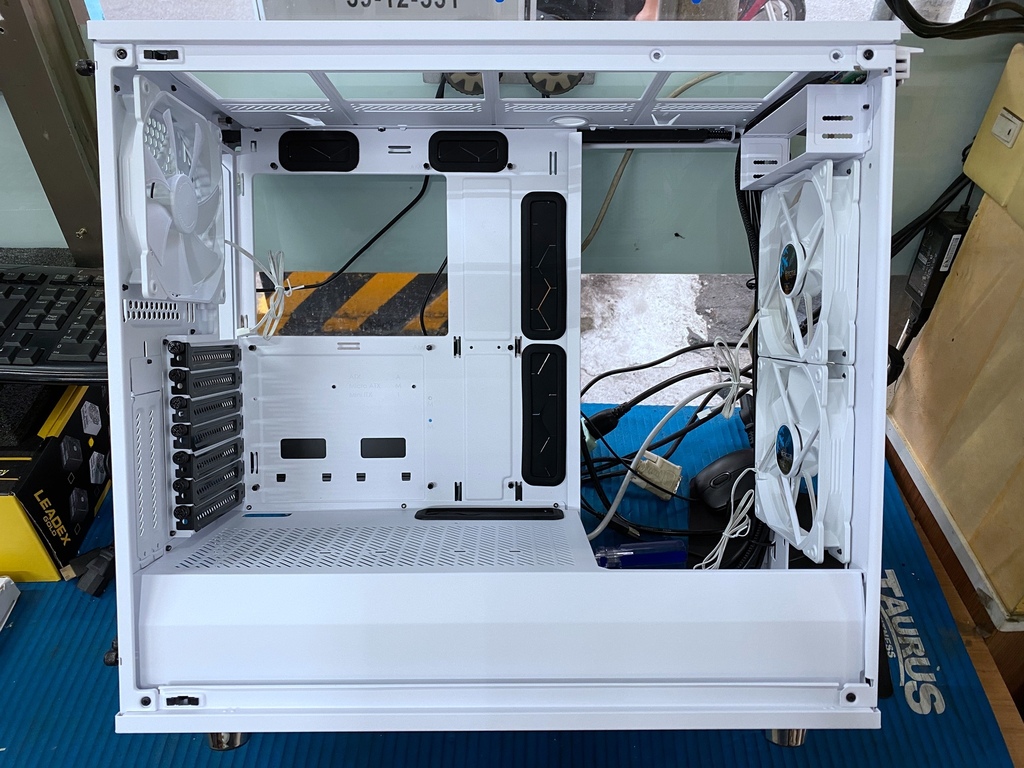

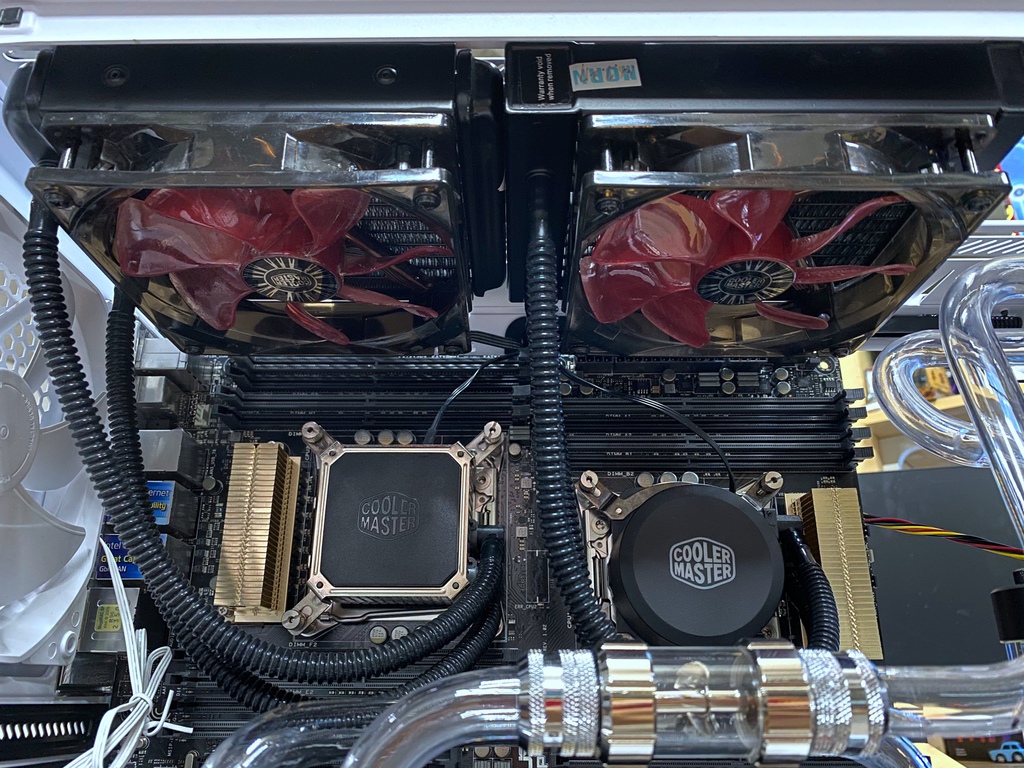

我們找了一咖機殼 Fractal Define R6 白色機殼，直接拆除所有機殼組件一覽機殼最大空間。決定雙CPU水冷固定於上方、360mm冷排規劃在機殼前方。
2020年找GTX1080Ti的水冷頭料件真的是非常稀缺！最後是找上了淘寶水冷專賣店請工廠再製造。
先拆下原廠散熱器

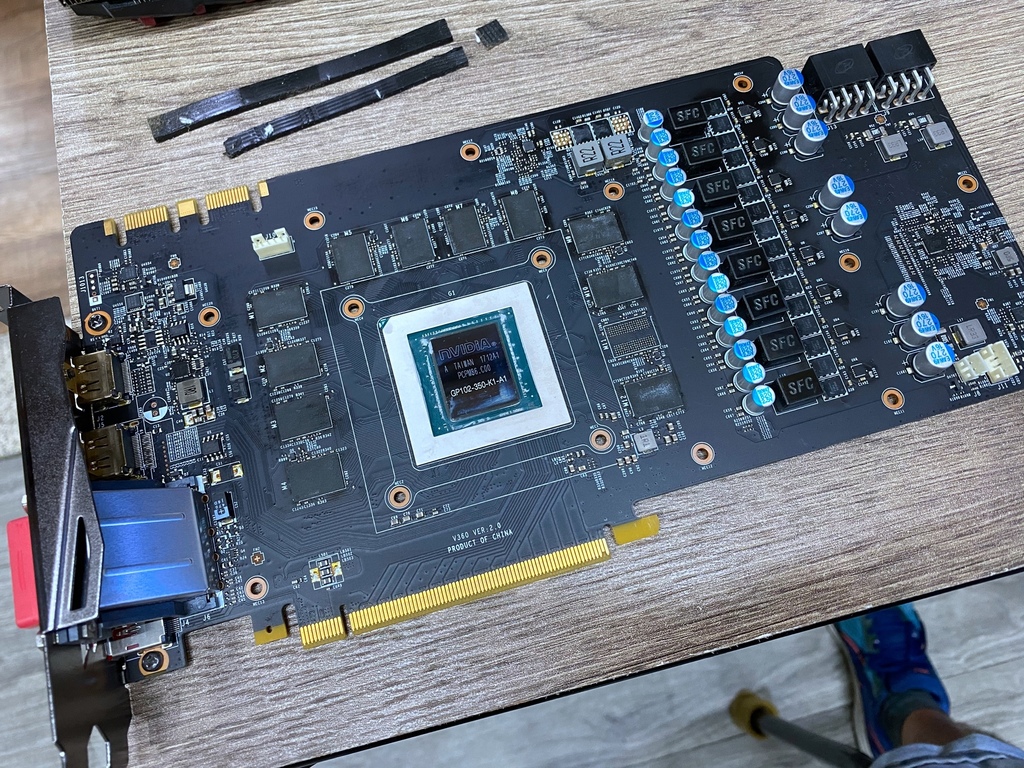

拆下散熱器後將原散熱膏清除乾淨

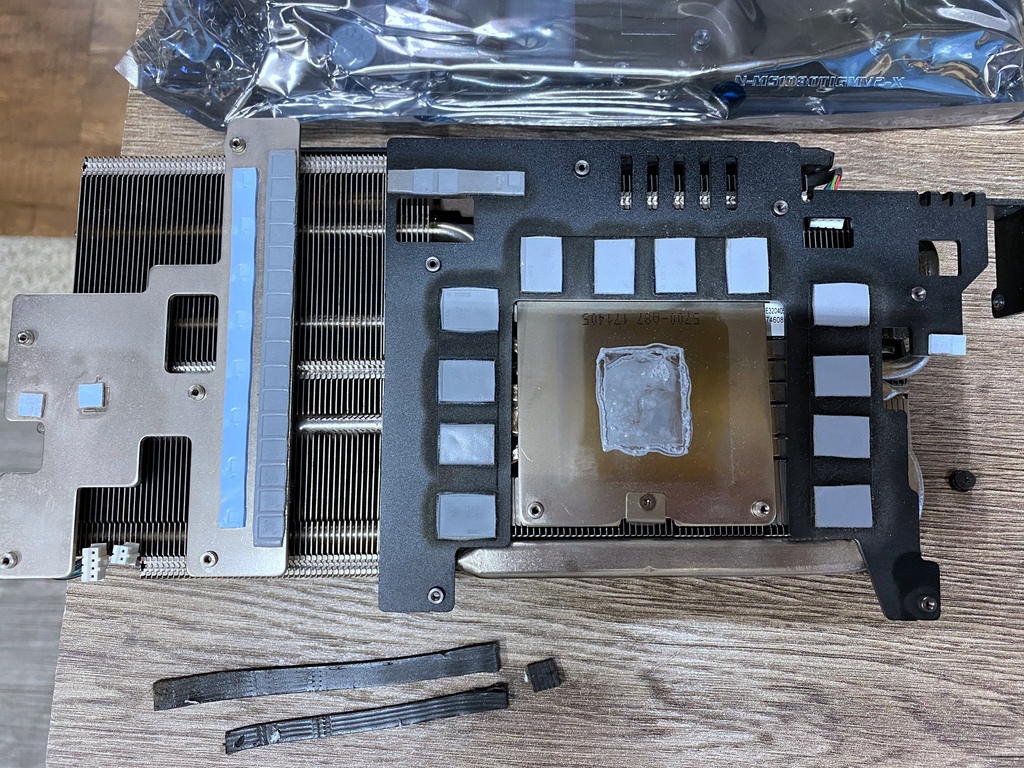

依說明書指示：自行材切附上的導熱矽膠片貼上發熱元件。

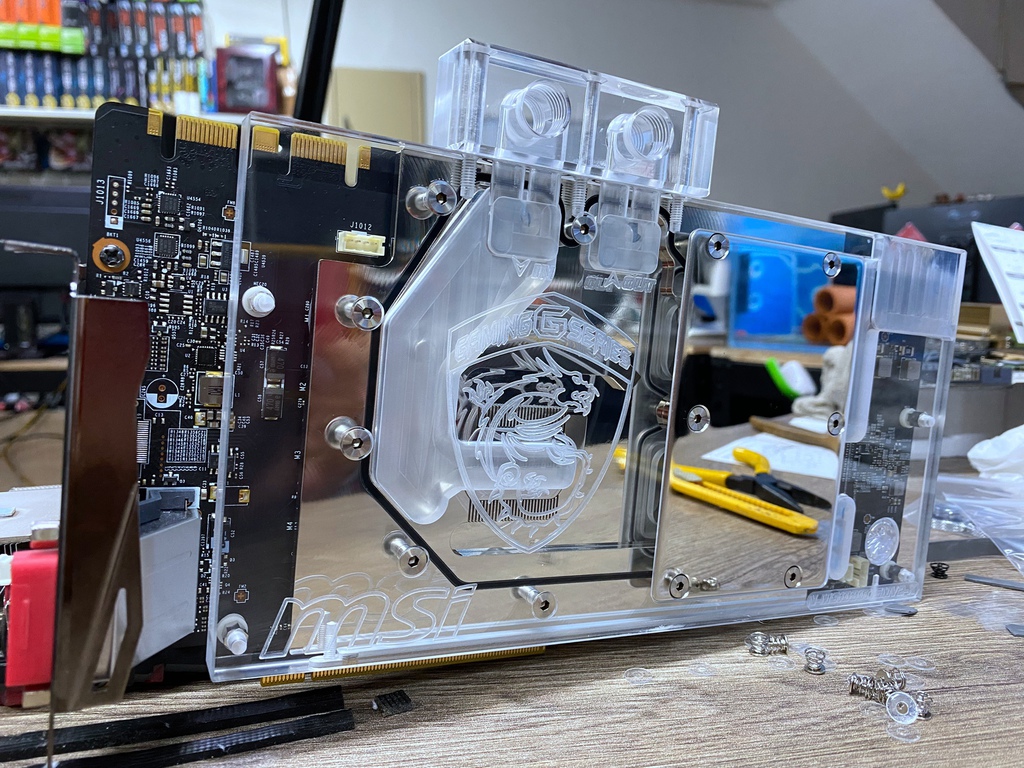

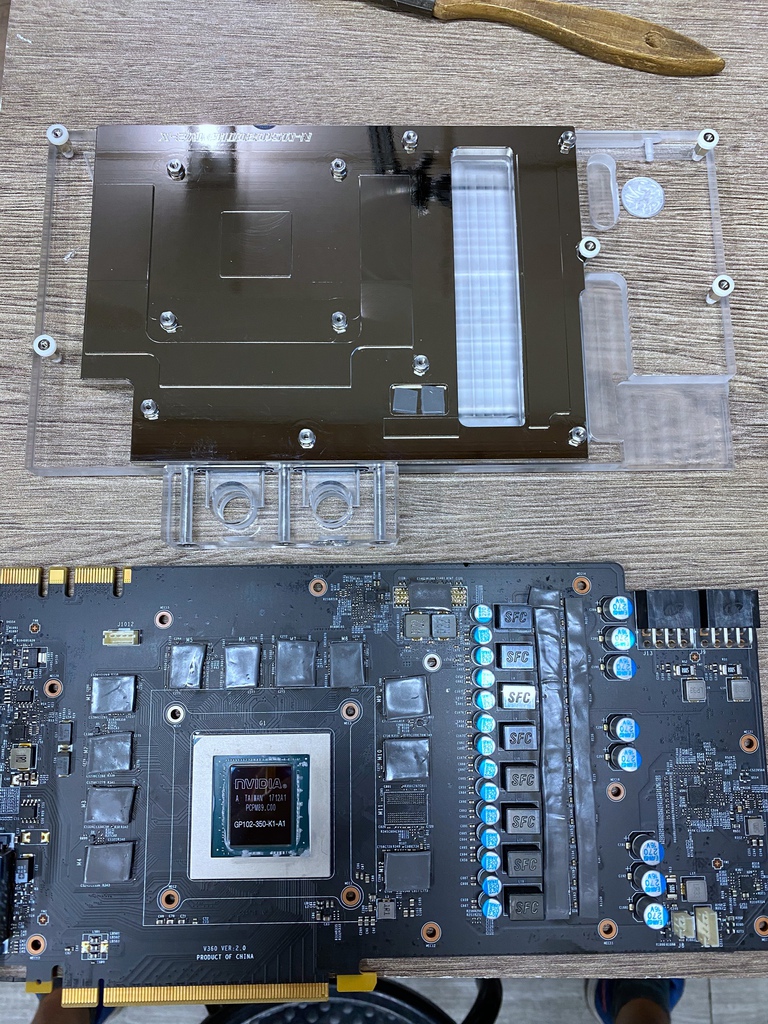

GPU上散熱膏後將顯卡合上水冷頭
兩張顯卡改水冷模組兩個小時就噴掉了
步驟一：

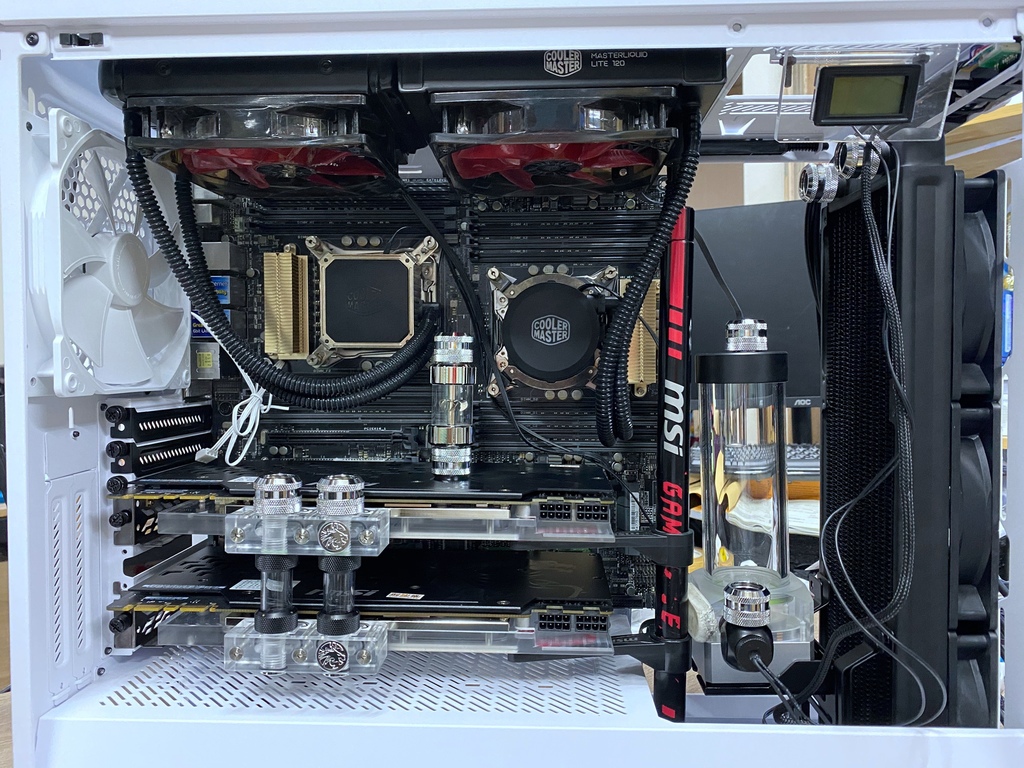

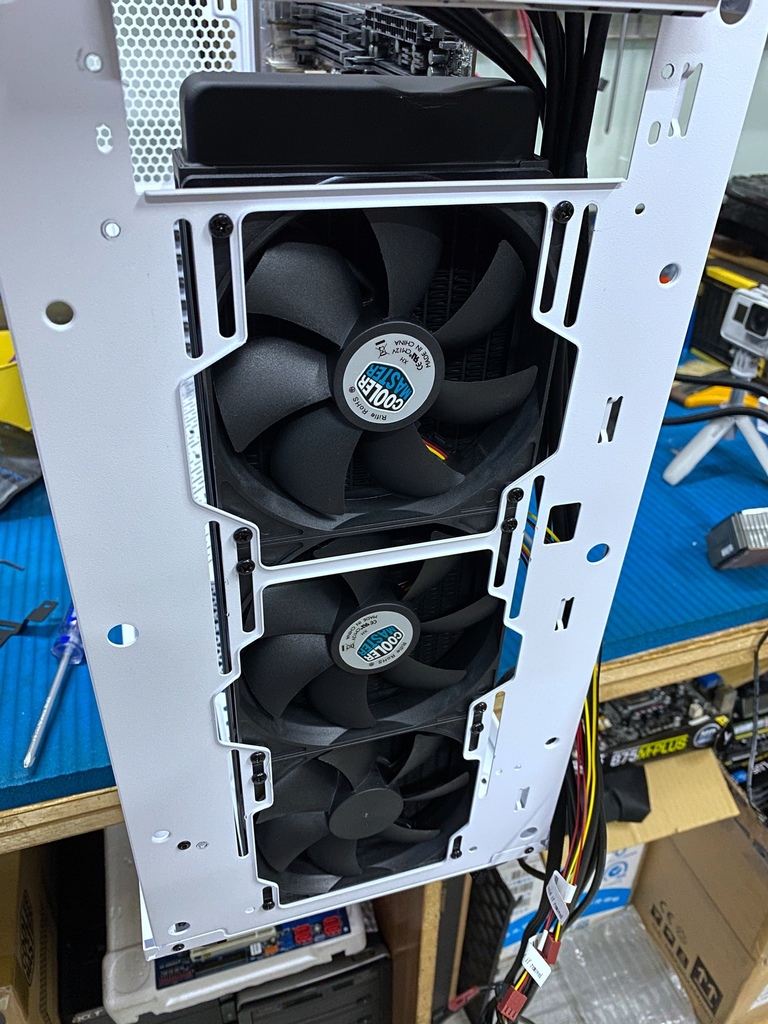

安裝360水冷排於機殼前方，考量風量問題這次將三顆風扇放置於冷排前方
步驟二：

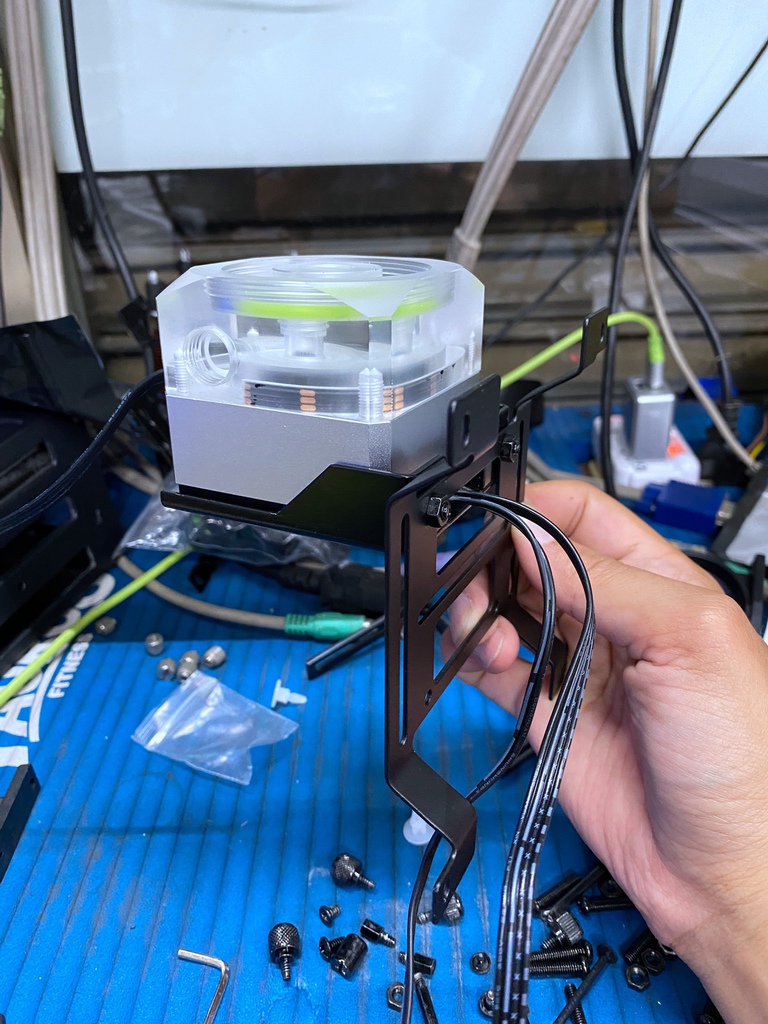

安裝水泵(這次使用一般的120mm支架轉90度底座方式固定水泵)
(上圖)

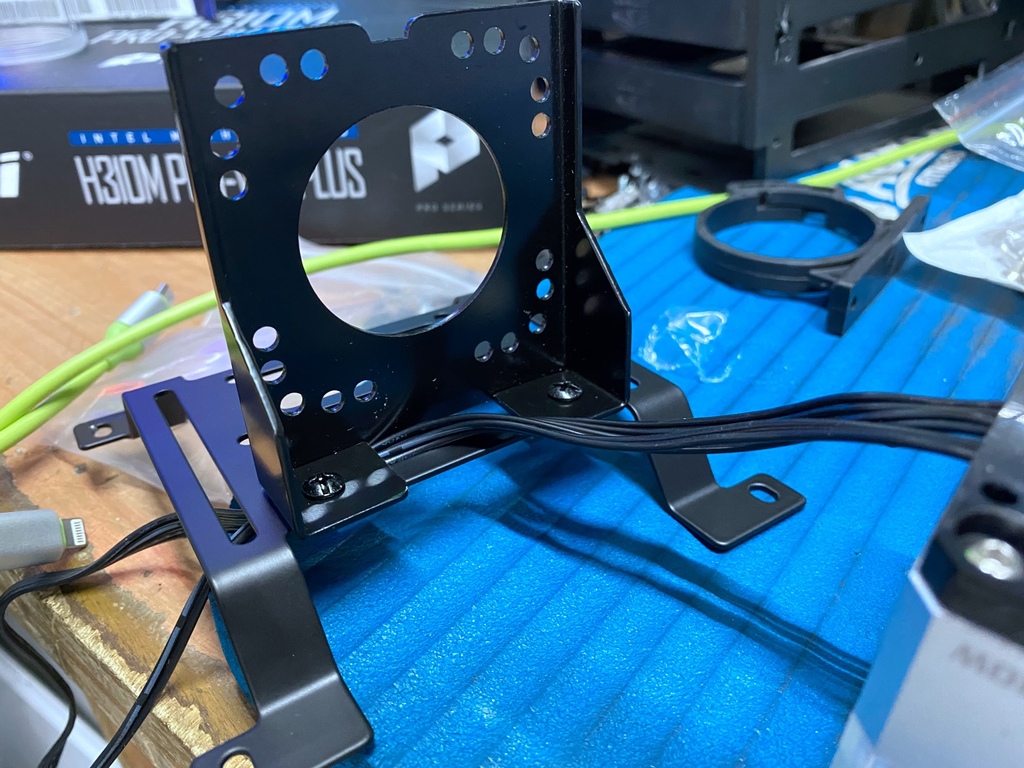

轉接架固定前先將水泵線材穿過夾縫
(下圖)

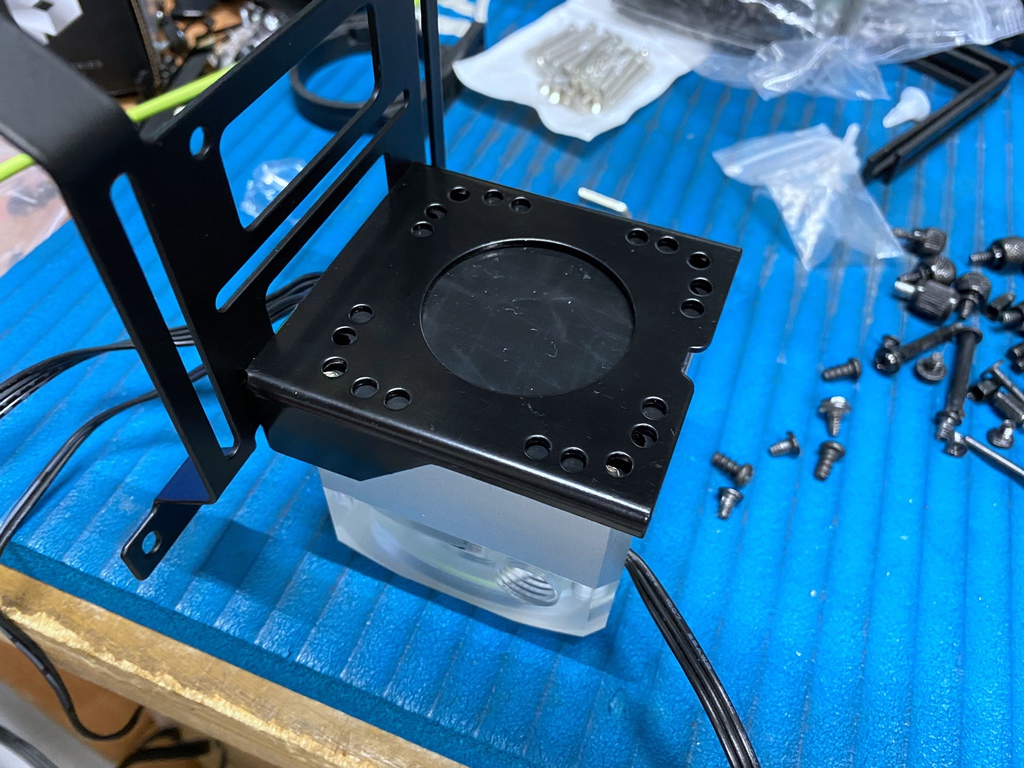

由下方鎖定四顆螺絲固定水泵於架上
直立後右方四個鎖點固定於360冷排上
固定後的模樣

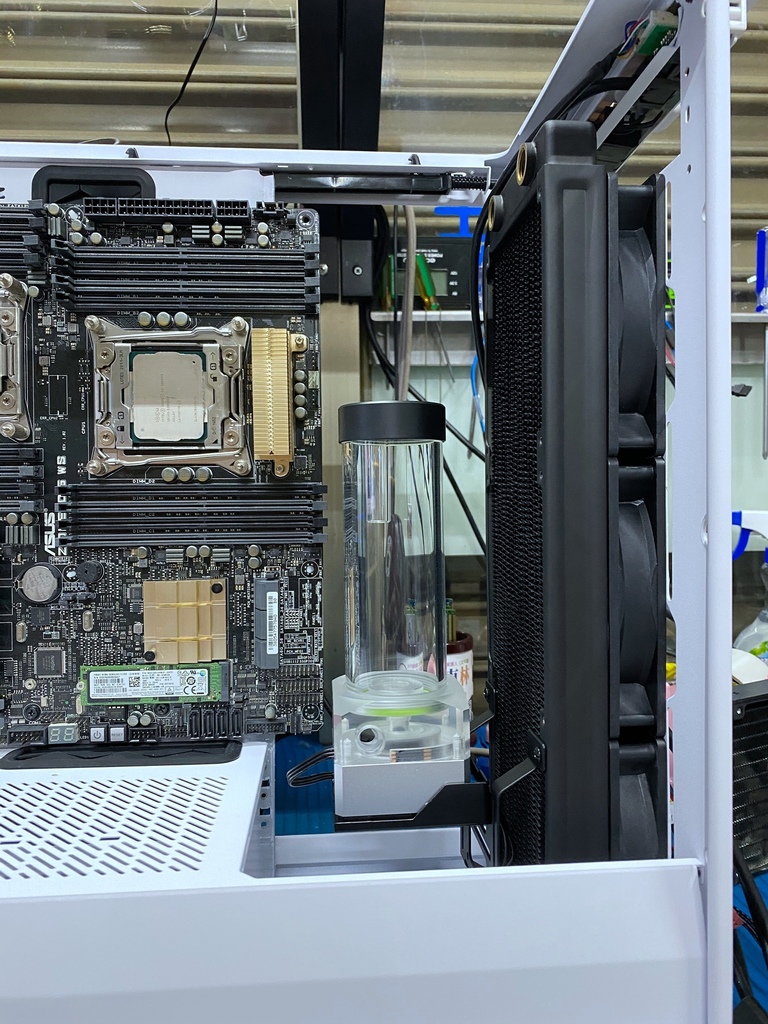

(水泵下方為出水孔，水箱上方為進水孔)
步驟三：所有零組件安裝後就必須來思考水路如何配置，另外「水流計」也要規劃進入水路。
(顯示卡水流方向為"左進右出")
步驟四：安裝水冷管路(PETG硬管)
經過兩天的思考與思索靈感，我決定轉向水泵出水口方向朝向顯卡位置。

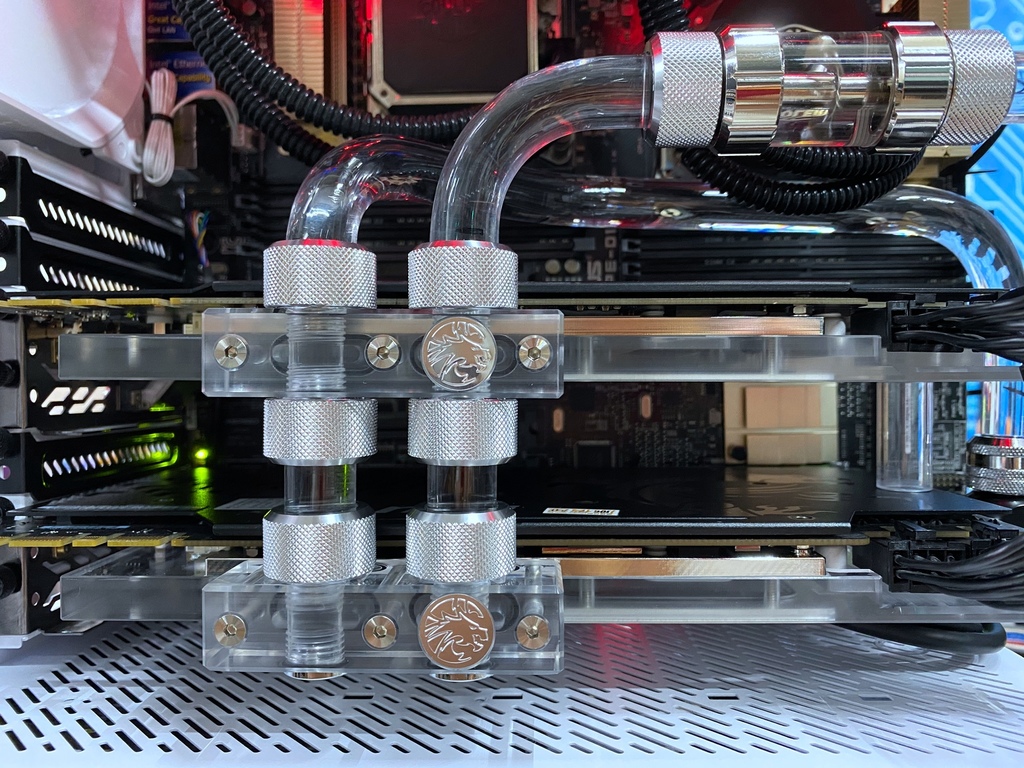

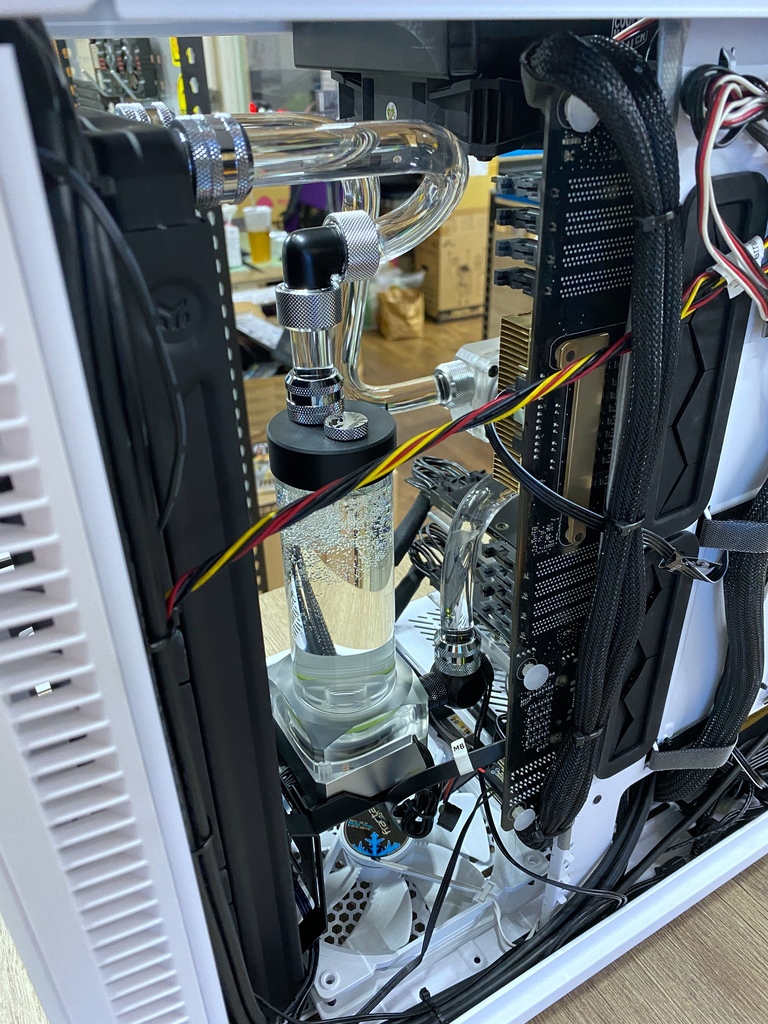

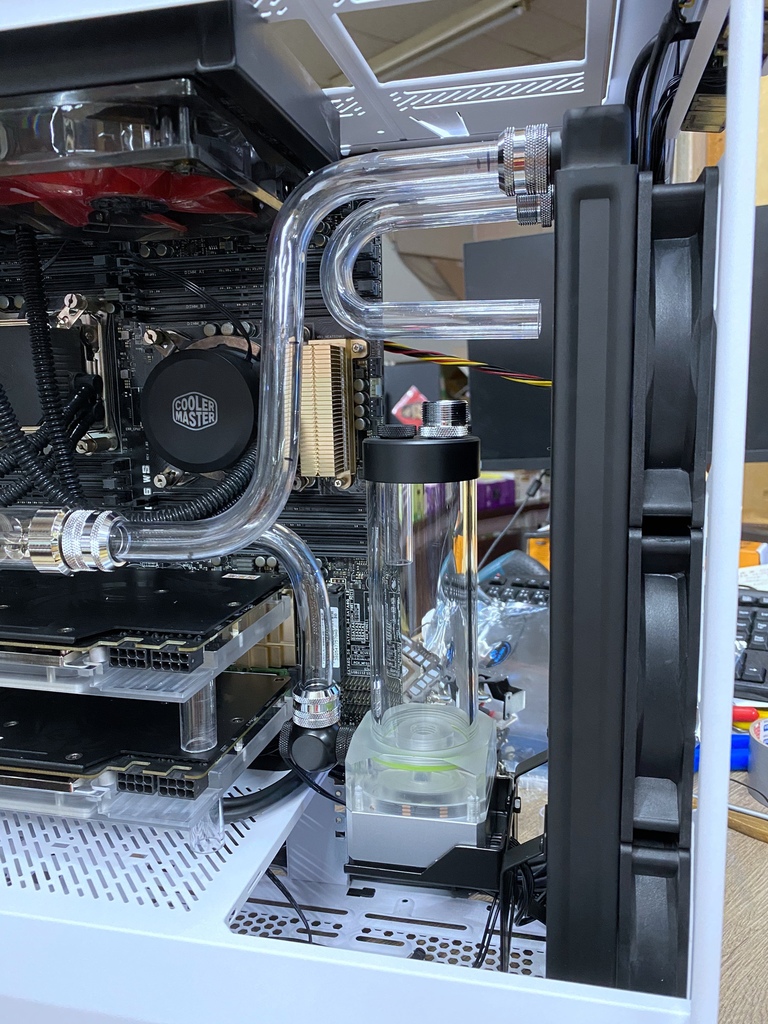

由較底層的空間將水路接進顯卡冷頭

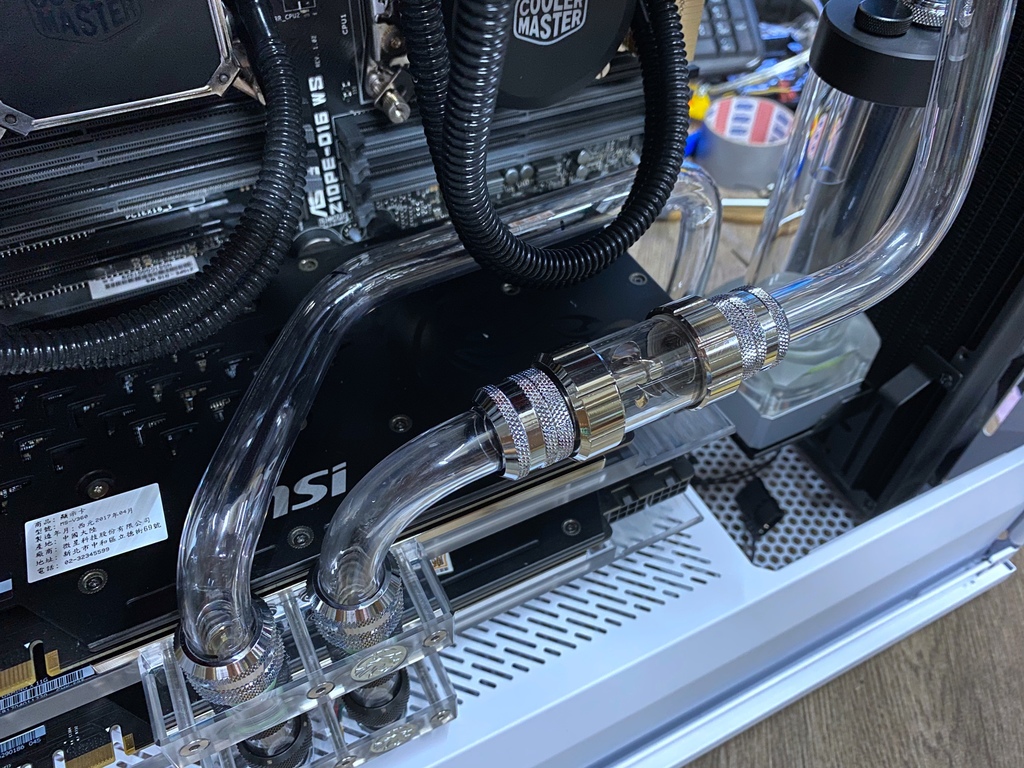

顯卡出水口銜接上水流計後以「Z」字形管路接進入前方冷排。
(使用Z字形一體式管路可以有彈性的調適兩個接頭深度落差)
右邊那顆封閉式水冷排也轉向，視覺空間上設計較一致性

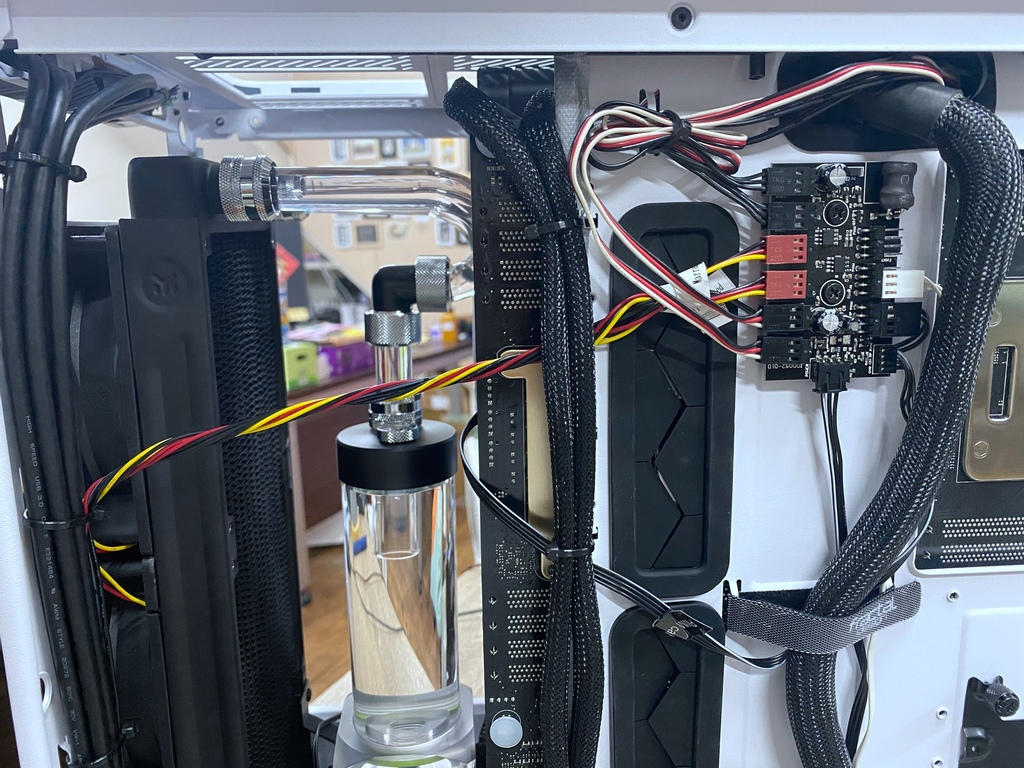

最後360冷排出水口透過一個90度關節調整可以緊密的接回水箱之中
(對自己的組裝品質有信心，所以就直接加水通電燒機測試了)
部分手擰接頭有更換款式搭配視覺果

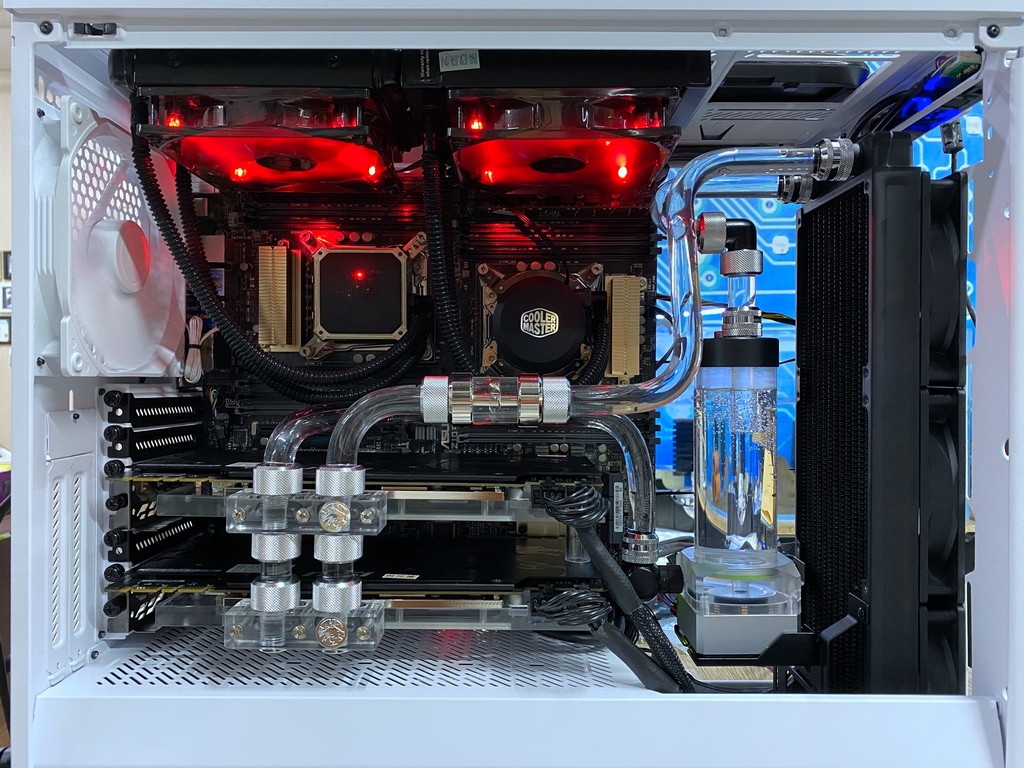

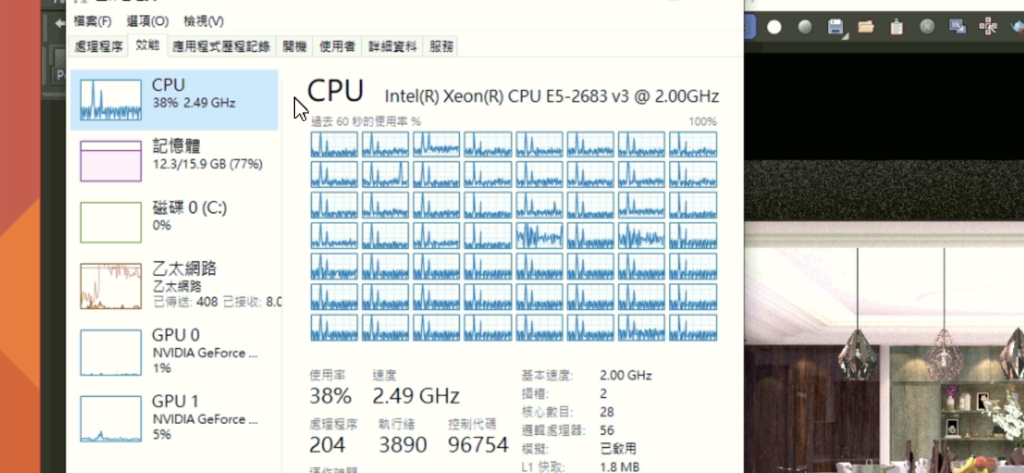

直接進行渲染測試
機殼後方整線也是一門藝術
如何整理乾淨就靠老師傅經驗了！

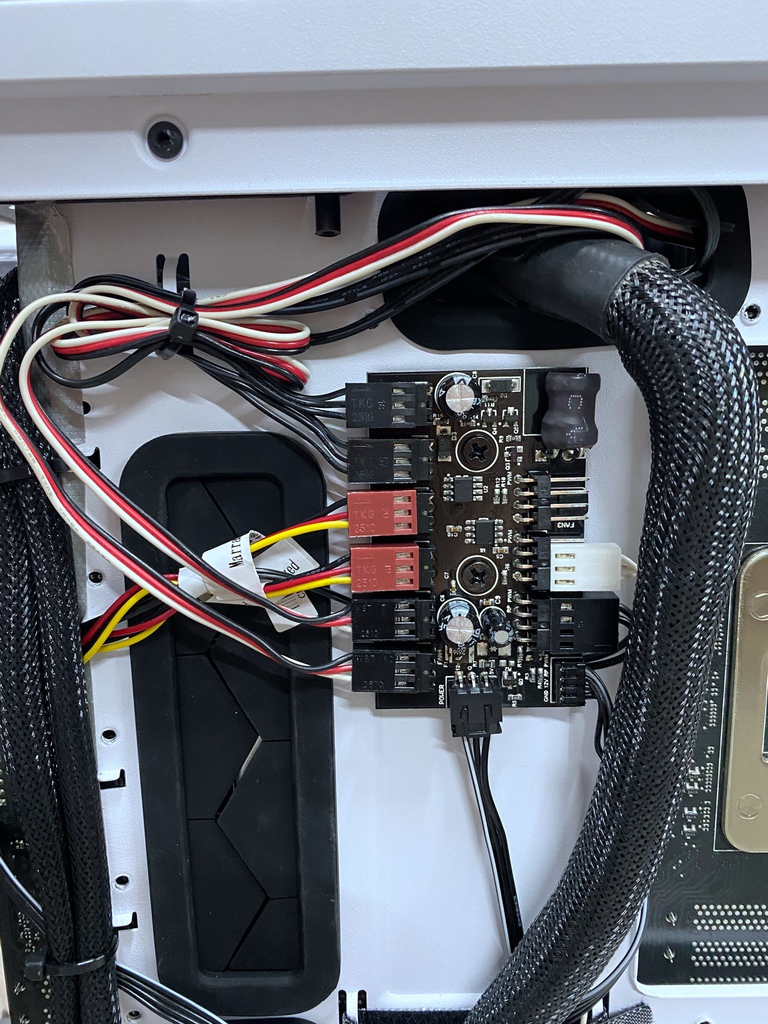

所有風扇皆跑主機板PWM風扇控轉功能
水泵下方空間也配置了一顆140mm風扇，將冷風抽進主機裡面。
水泵有一顆手動轉速旋扭，最後將旋扭拉到前面版進風濾網右側

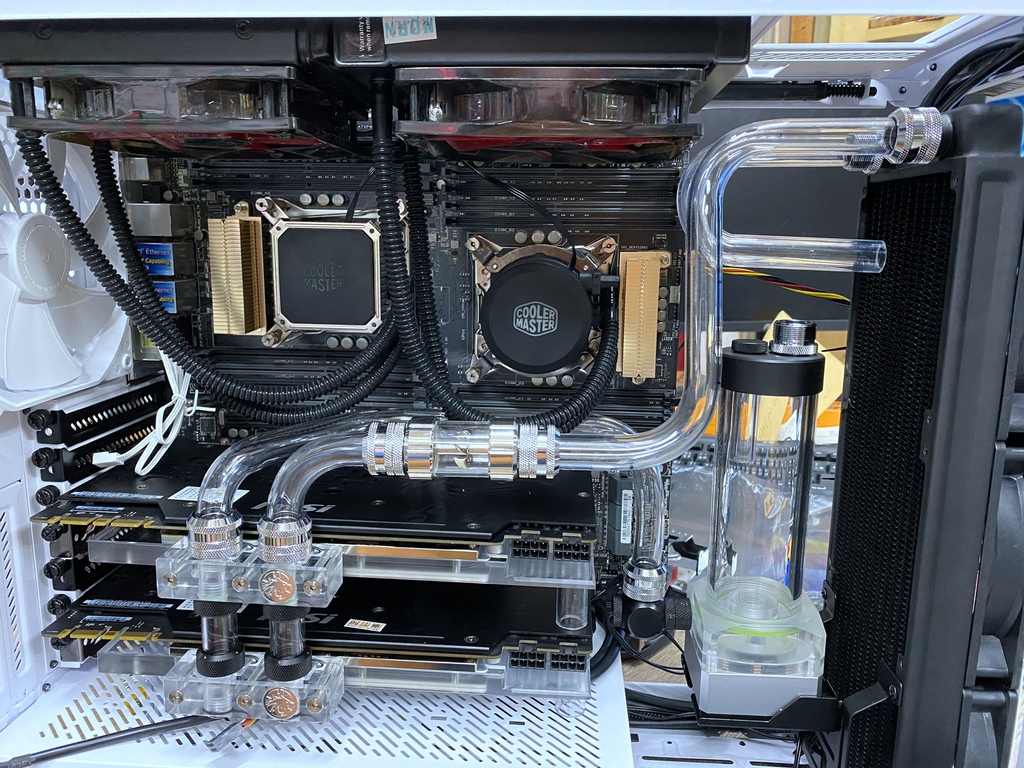

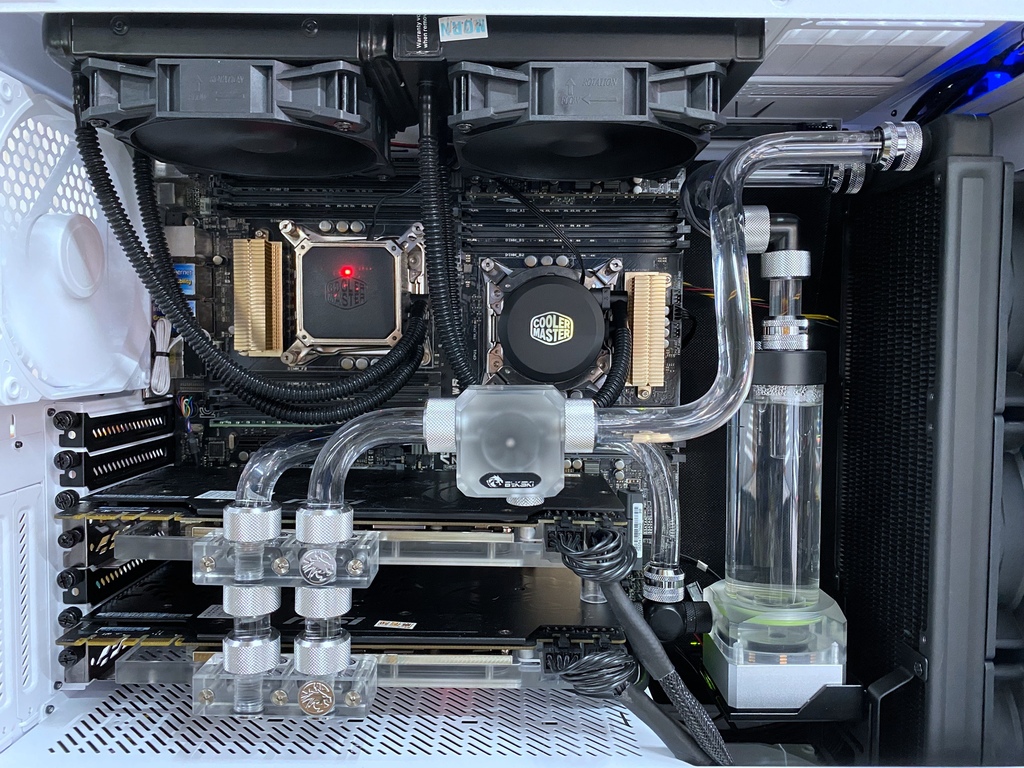

蓋上後側版後完成品

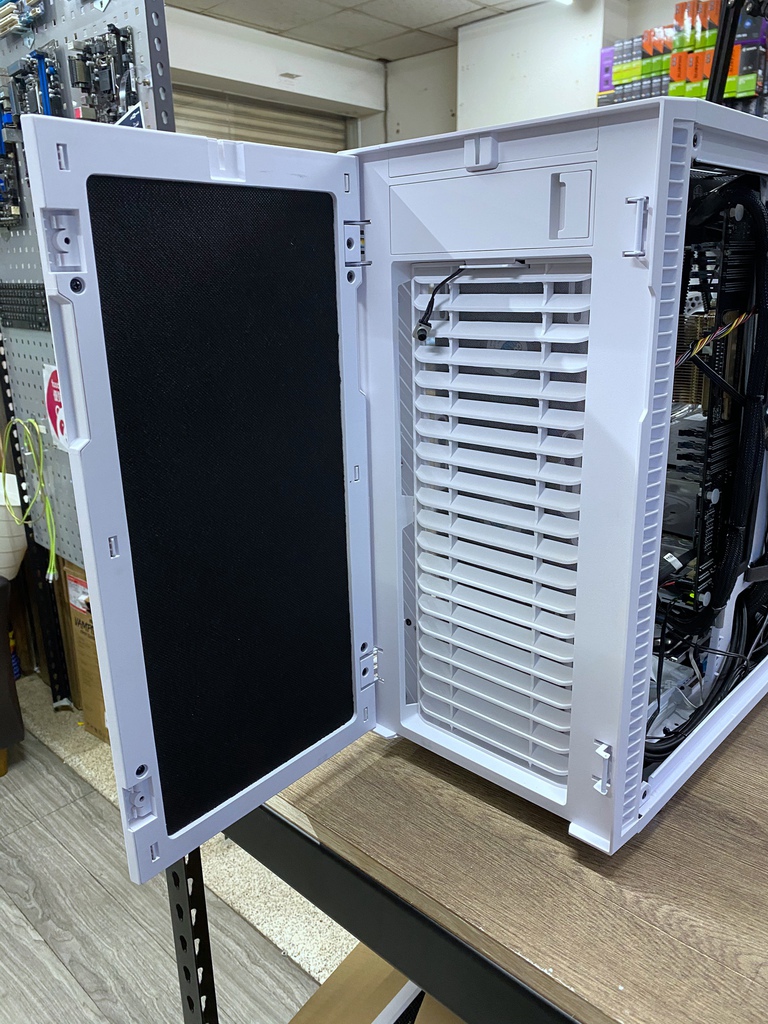

壓力測試依前面版是否開合：
CPU：60-65度
GPU：45-50度
