想必各位讀者看到這張照片一定在想到底是怎麼回事吧！？
不過我真的非常敬佩我的客戶，在交機不久後客戶就提出改裝建議，並請我準備改裝材料把兩座支架改裝成一座。

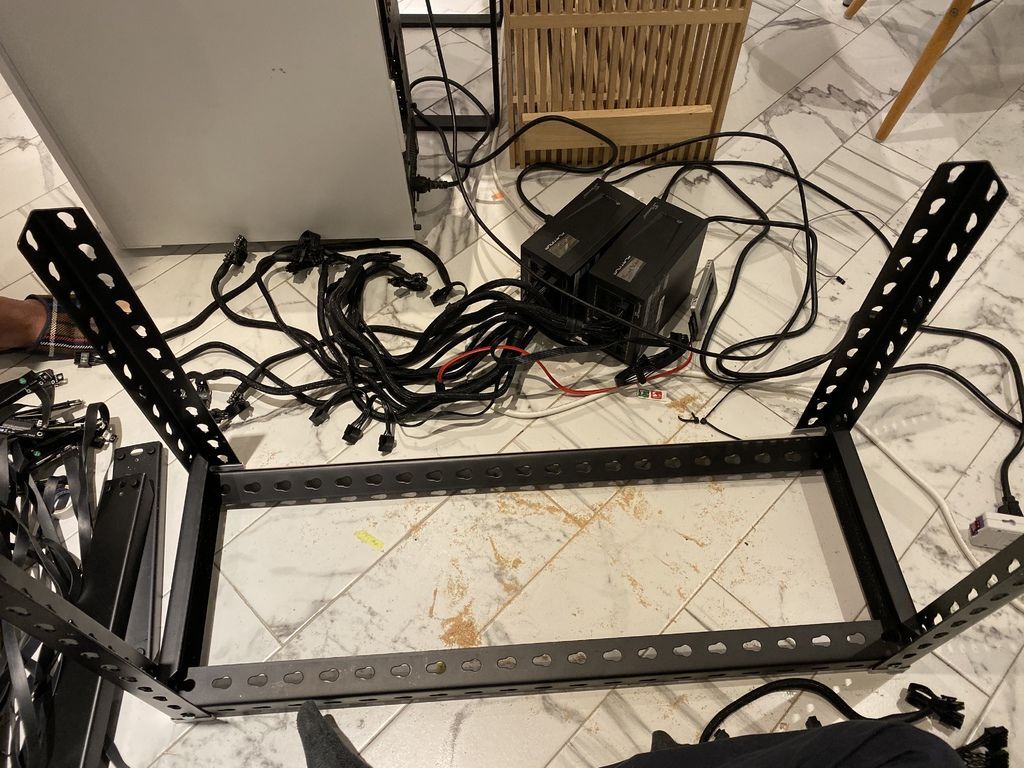

總之～目前是全拆重做了
關鍵字：「顯卡=RTX 2070 Super」「PSU=海韻1300瓦電源供應器」
上一篇(組裝篇)才提到說：「其實這個平台配置"3"顆1300瓦的電源供應器」也是沒有問題可以安全的負載，所以這次改裝也決定使用三顆PSU就好。

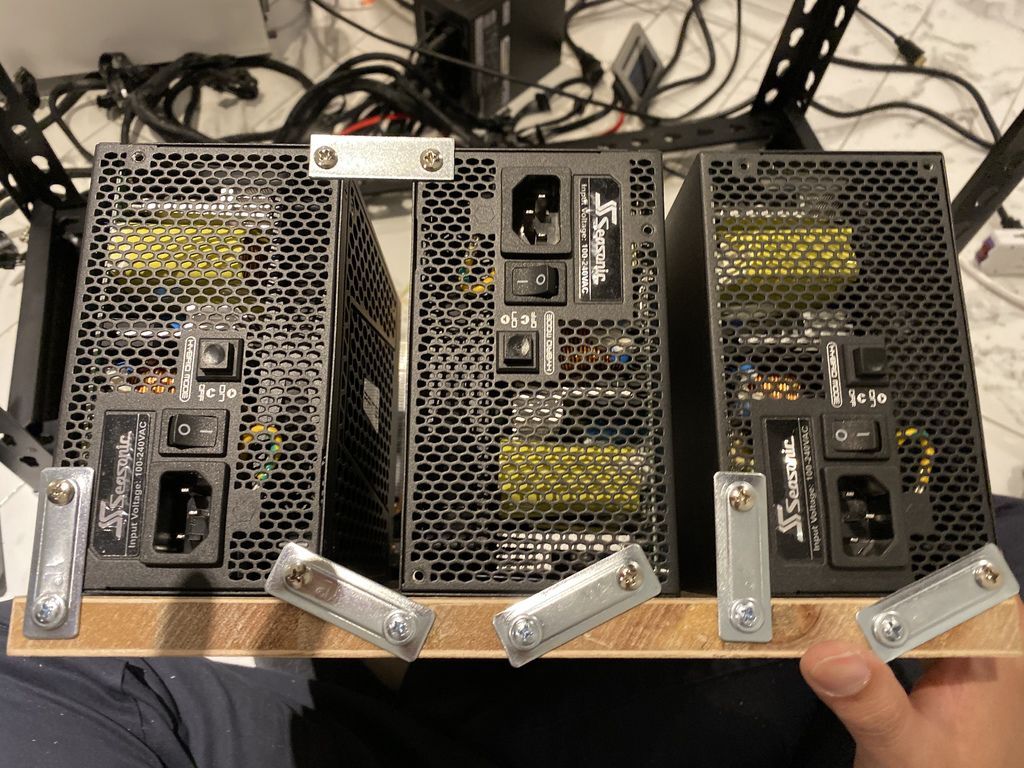

（固定PSU的方式真的很沒有美感...）
第一層：

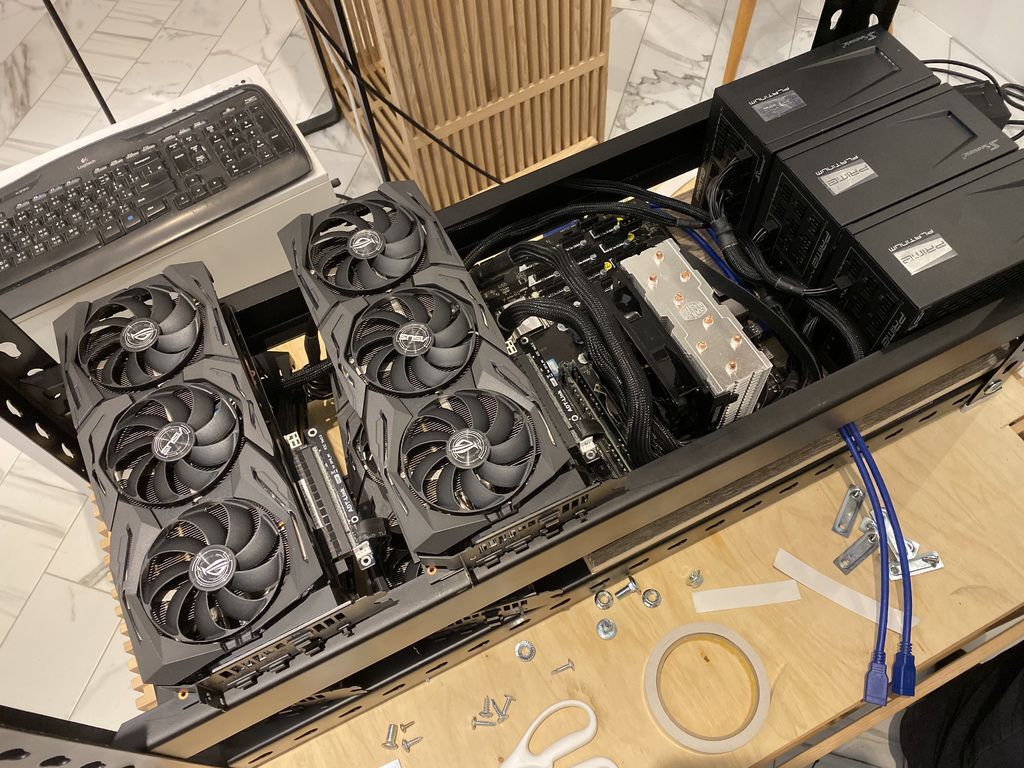

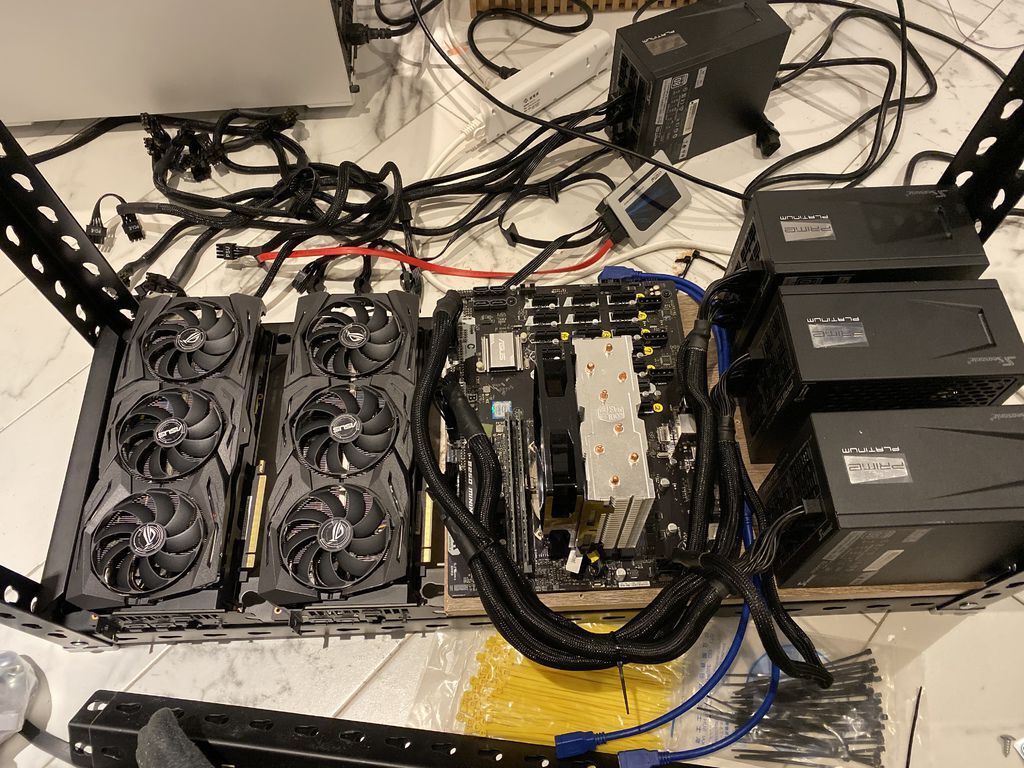

底板被客戶削掉一半，主機板90度轉向、PSU三顆轉向緊密並排。
削掉的空間放置兩片顯卡，USB3背板使用4條(藍色)90度公頭延伸至機架外。

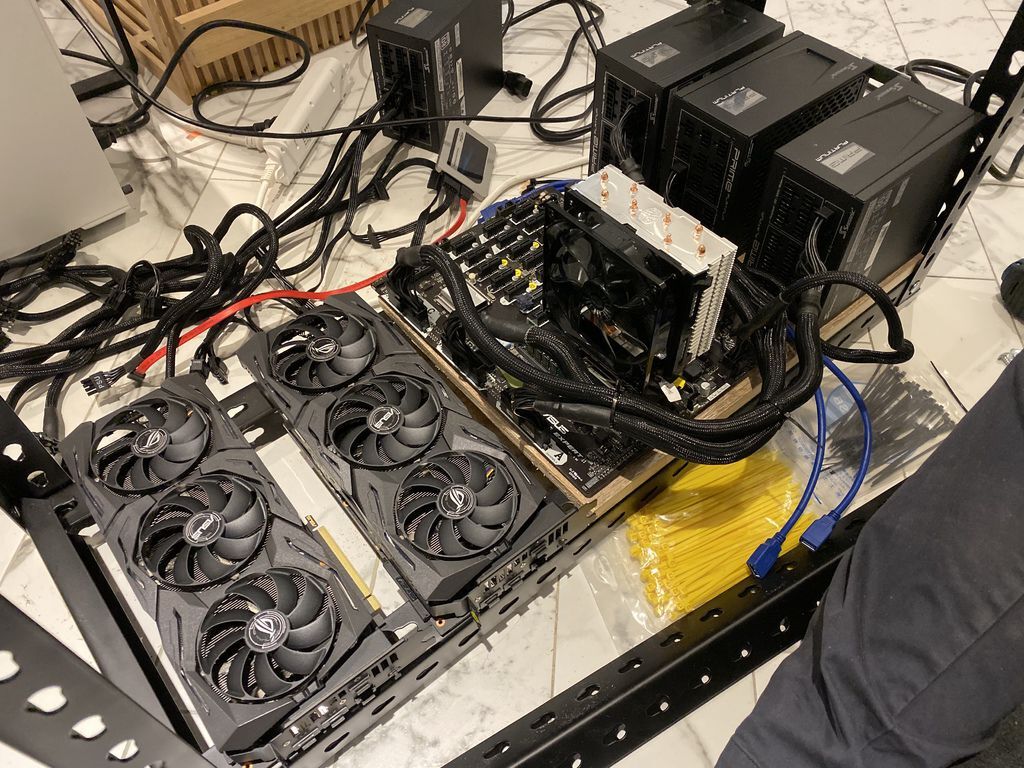

從另一個角度看是這樣
第二層：
左側再擺兩張顯卡、然後您沒看錯PSU擺的更緊密，中間那顆幾乎沒有縫細
第三層：

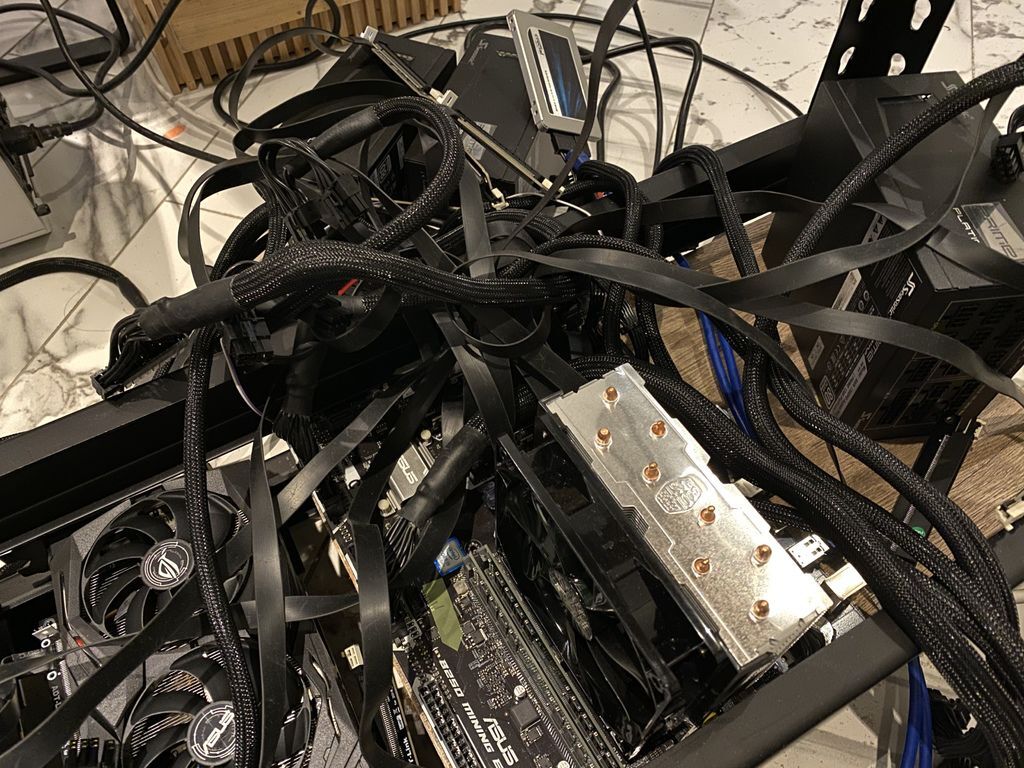

配置第三層時就必須先將所有PCI-E電源線、傳輸線預先接好拉出來側邊放，就像蓋房子一樣管線要先配好。
客戶要求主顯卡要跑PCI-E 16x，所以我們配置了一條海盜牌PCI-E延長線

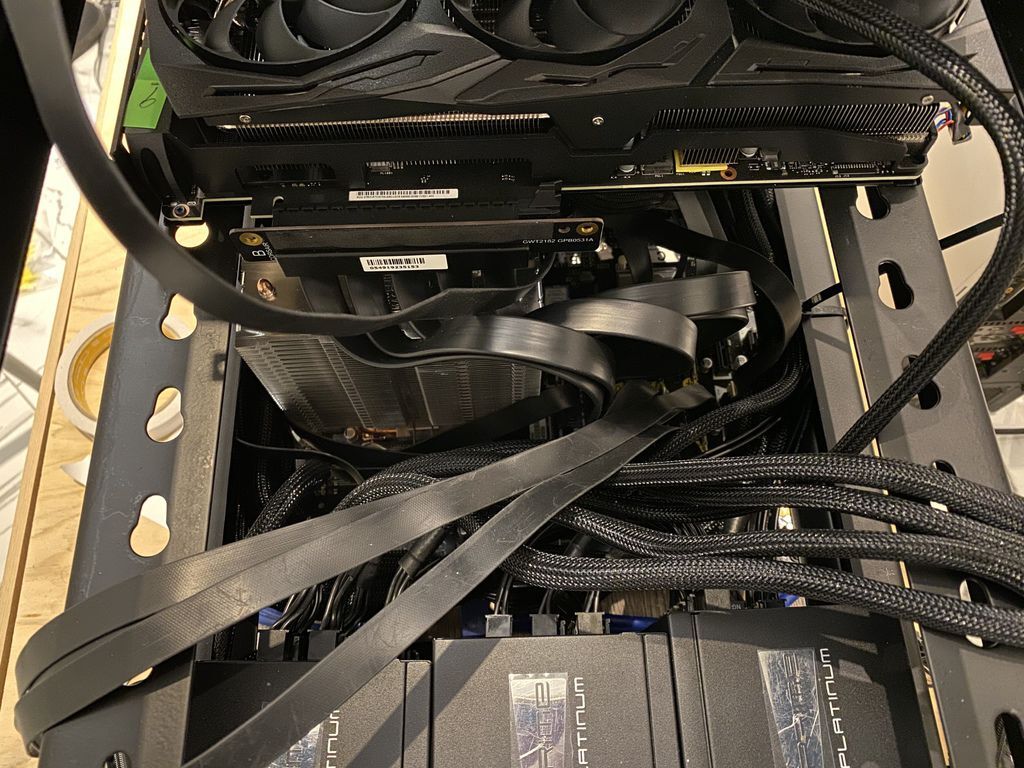

第三層中間(主顯卡)安裝好海盜延長線

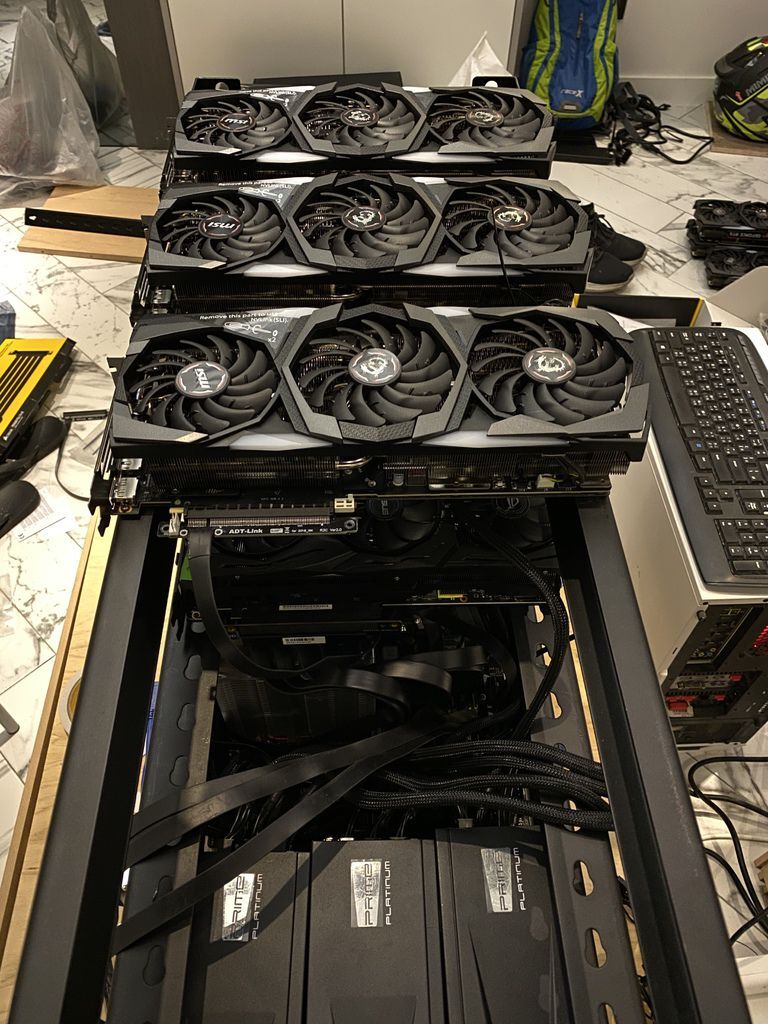

第四層：
組裝的方式並不是把第三層鋪滿顯卡後再上第四層，而是每層安裝好三張顯卡後再把最後四張顯示卡裝上去收尾，否則手會沒有空間可以作業。

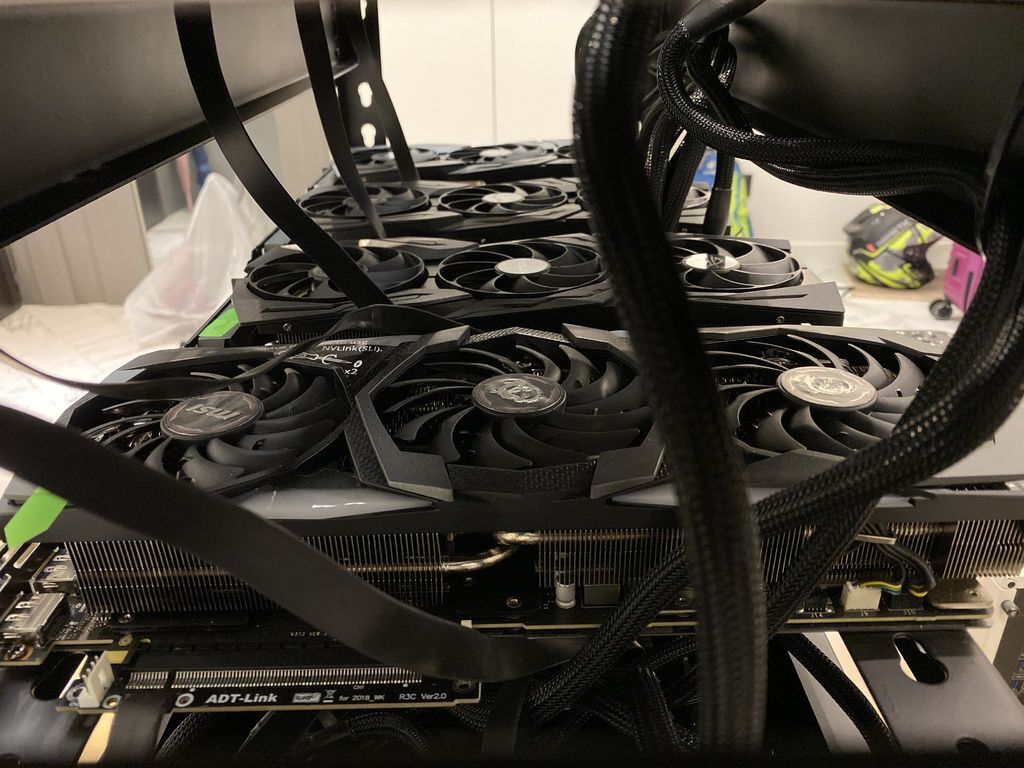

（第三層側拍模樣）

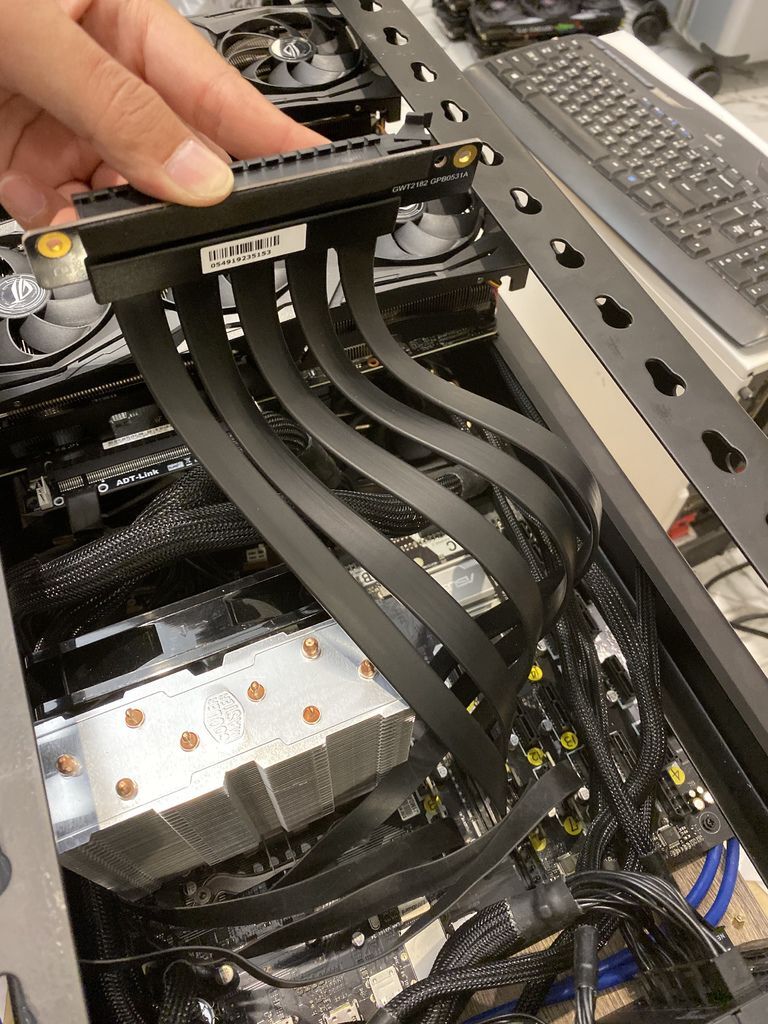

真的非常慶幸選擇一體式的PCIE轉接線，這中間所有排線拔拔插插非常多次，也沒有邊裝邊測試顯卡是否有抓到，一次就全上了！果然這種排線是非常可靠的！ALL PASS～～～

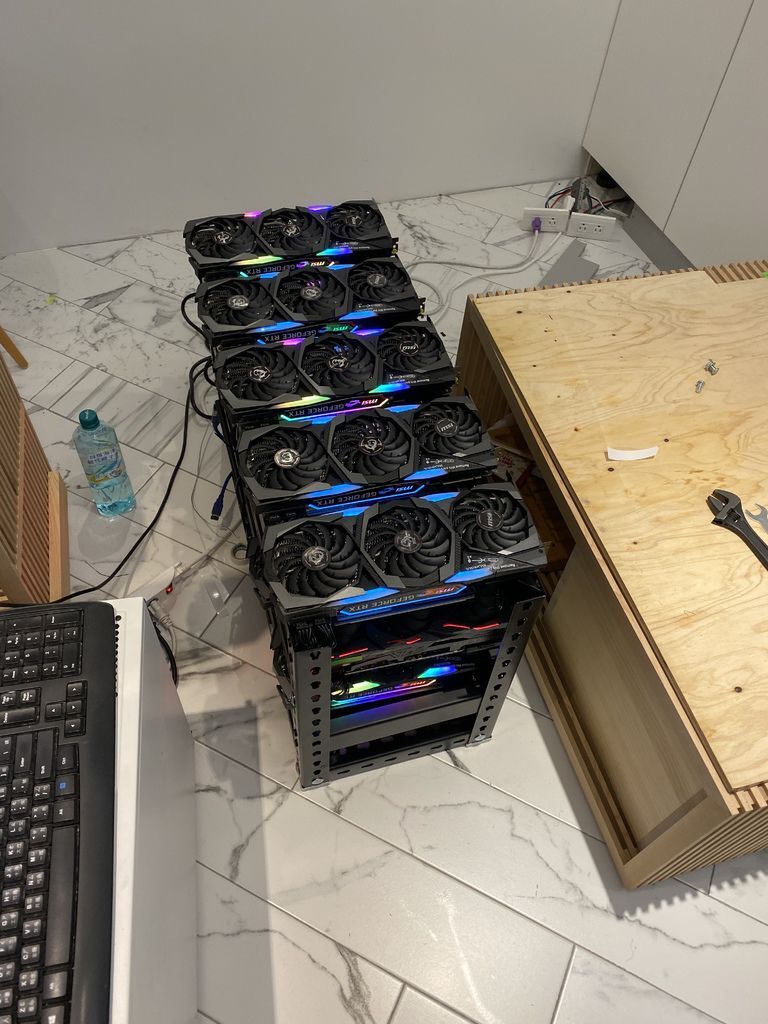

需兩個人合力才有辦法將機座搬移
（重量應該有40公斤）

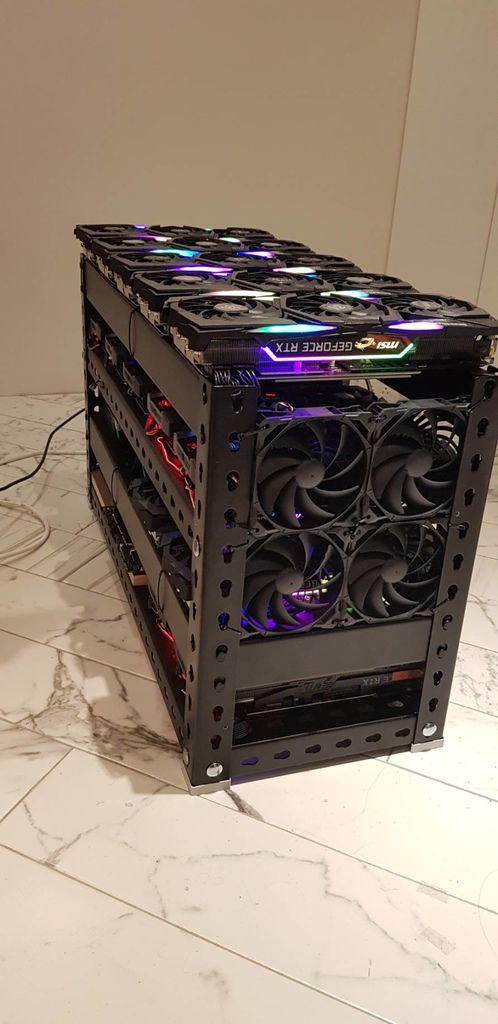

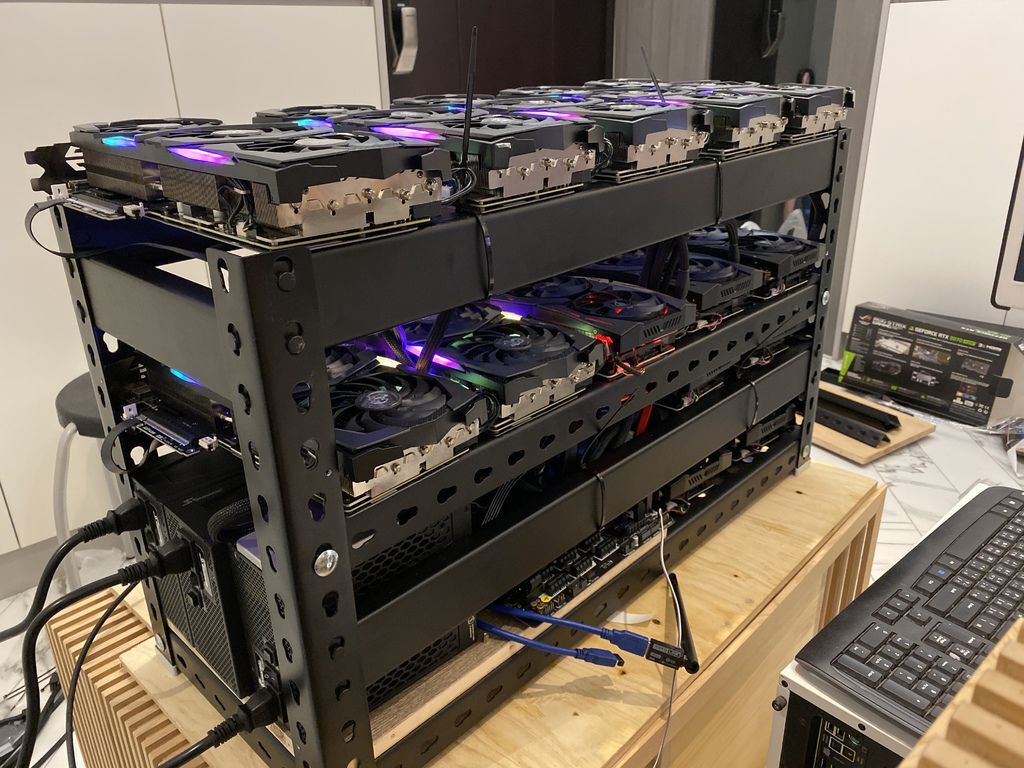

最後再配置6-8顆12公分風扇固定在角鐵上，以「前進氣、後抽風」的方式來散熱1-3層的顯示卡。

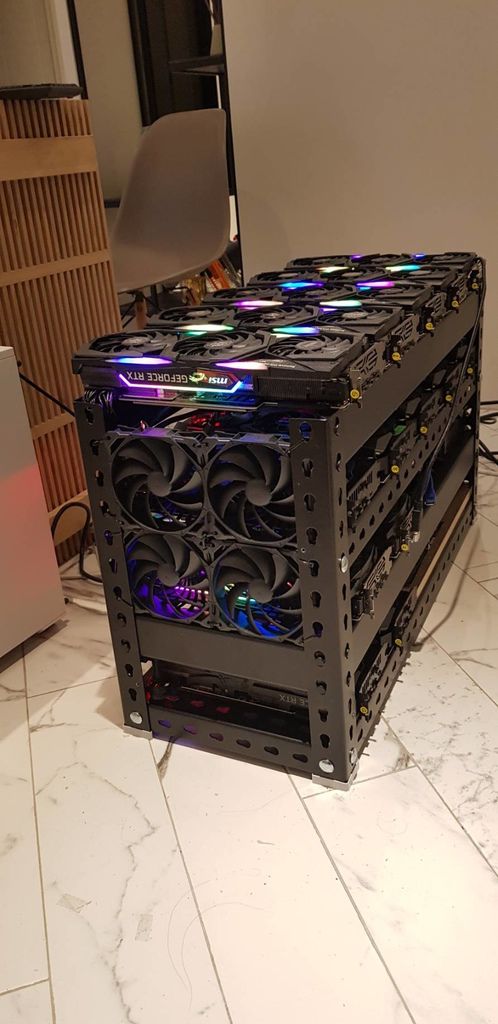

(另一側模樣)
各位讀者看完這篇文章的同時，這台「跑圖機」已經改裝完快兩個月時間了。
如果有興趣規劃「單平台 GPGPU Server」歡迎與我們聯繫，我們將會很樂意與您討論您的需求。
