又過了兩週~ 我們訂製的角鐵架以及其他所有周邊設備都到齊了。
(好久沒有玩貴桑桑的顯示卡疊疊樂)
客戶是室內設計公司，對於開放式平台我們還是有特別挑過較具有質感的支架。
（14張顯示卡的配置方式分兩座七卡）

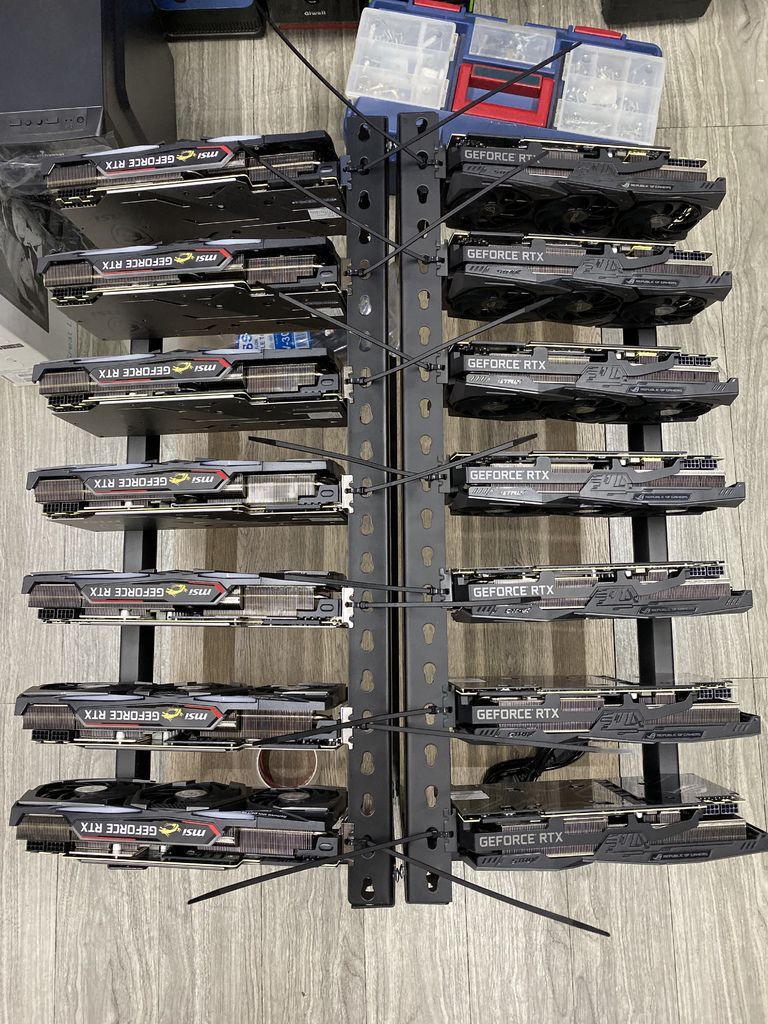

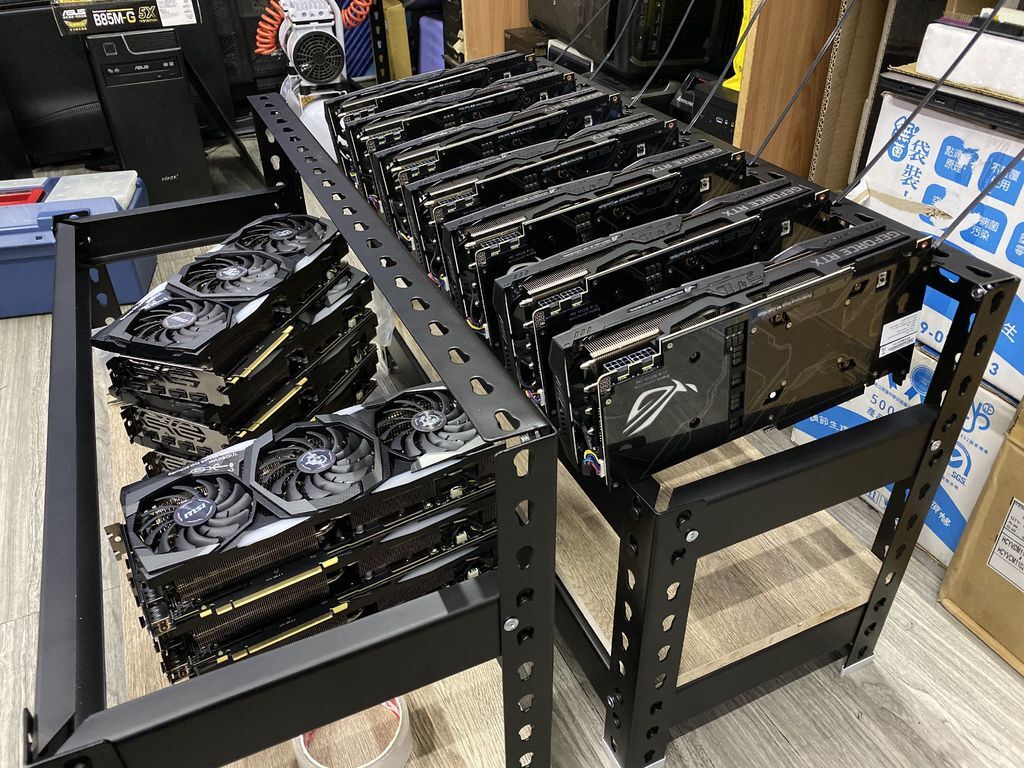

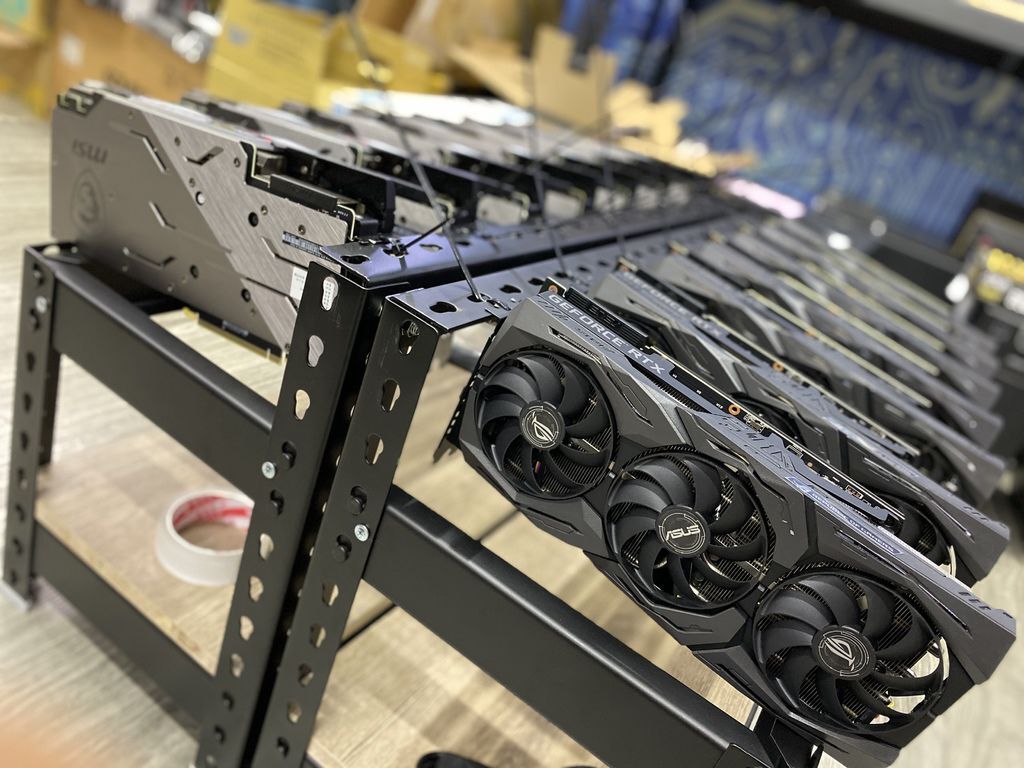

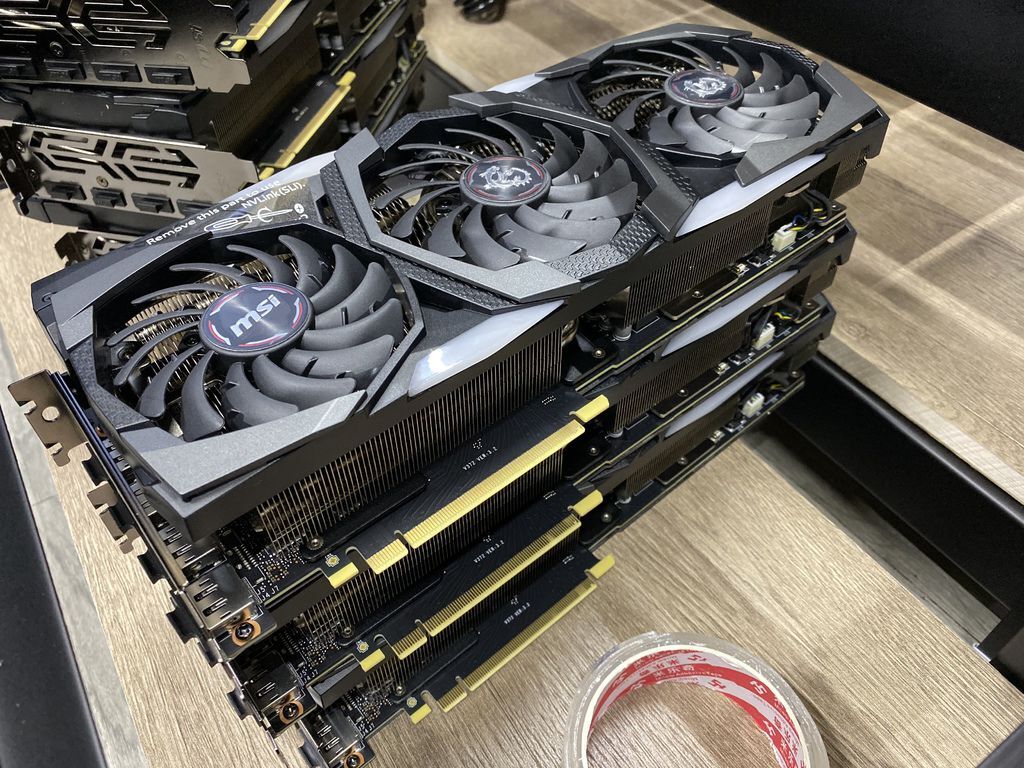

14張RTX2070 Super放一起就是壯觀
iphone 11人像模式來一張

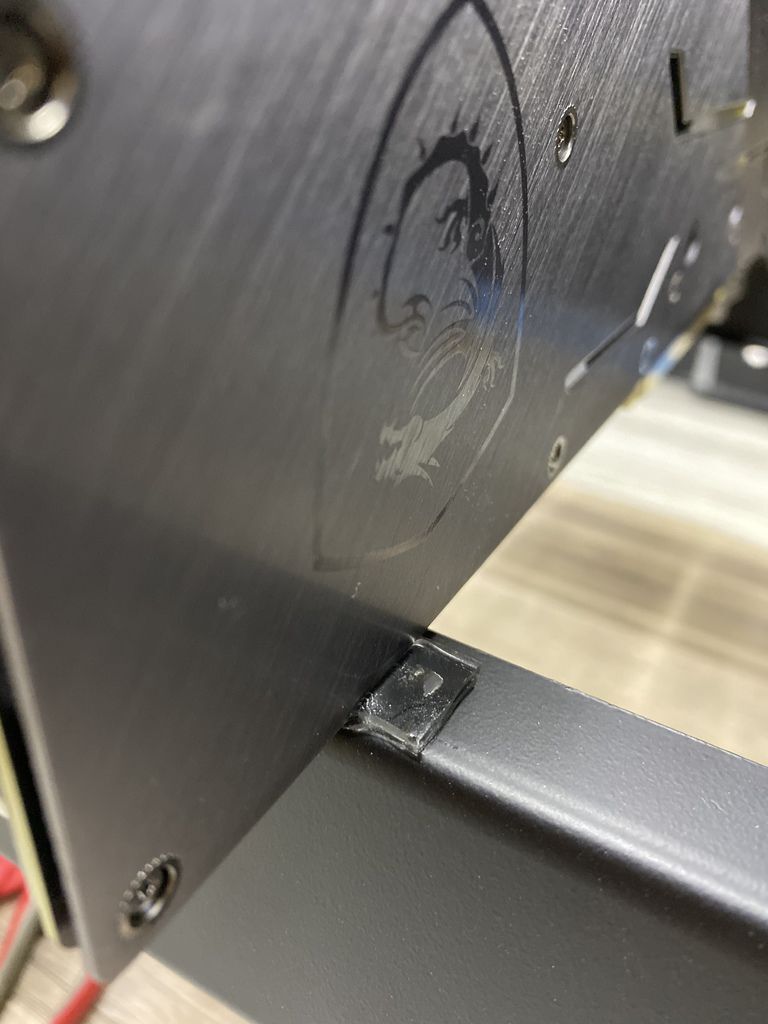

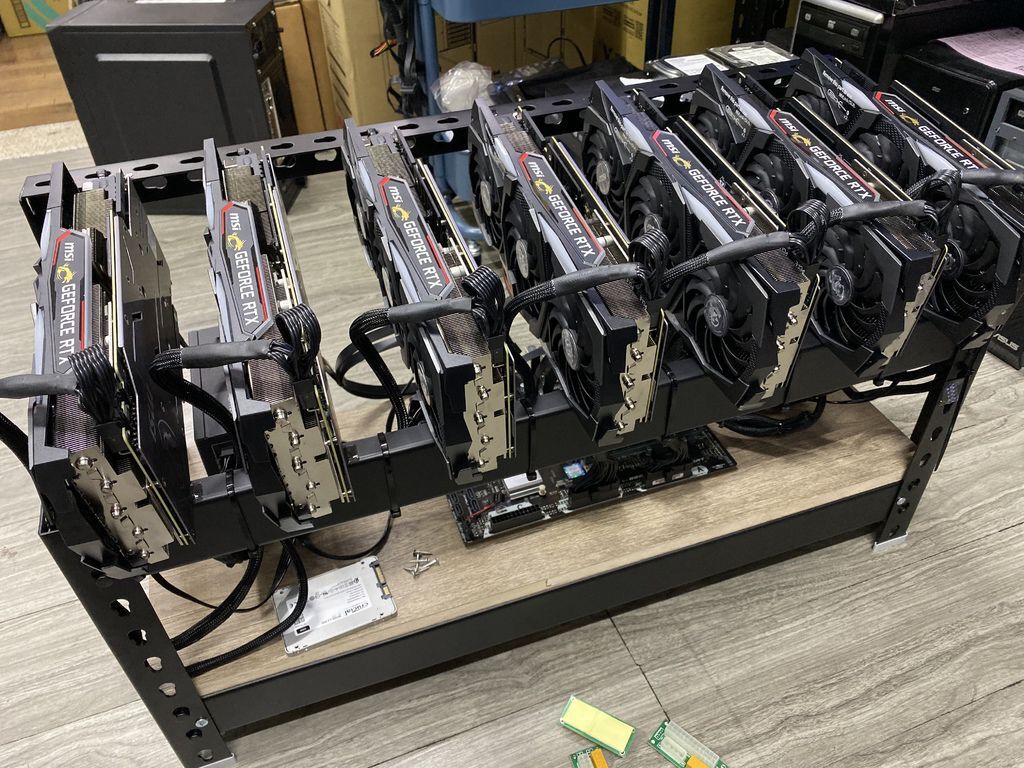

厚重的顯示卡並不是直接放置於支架上
支撐點都黏一塊厚的膠條防止顯卡滑動

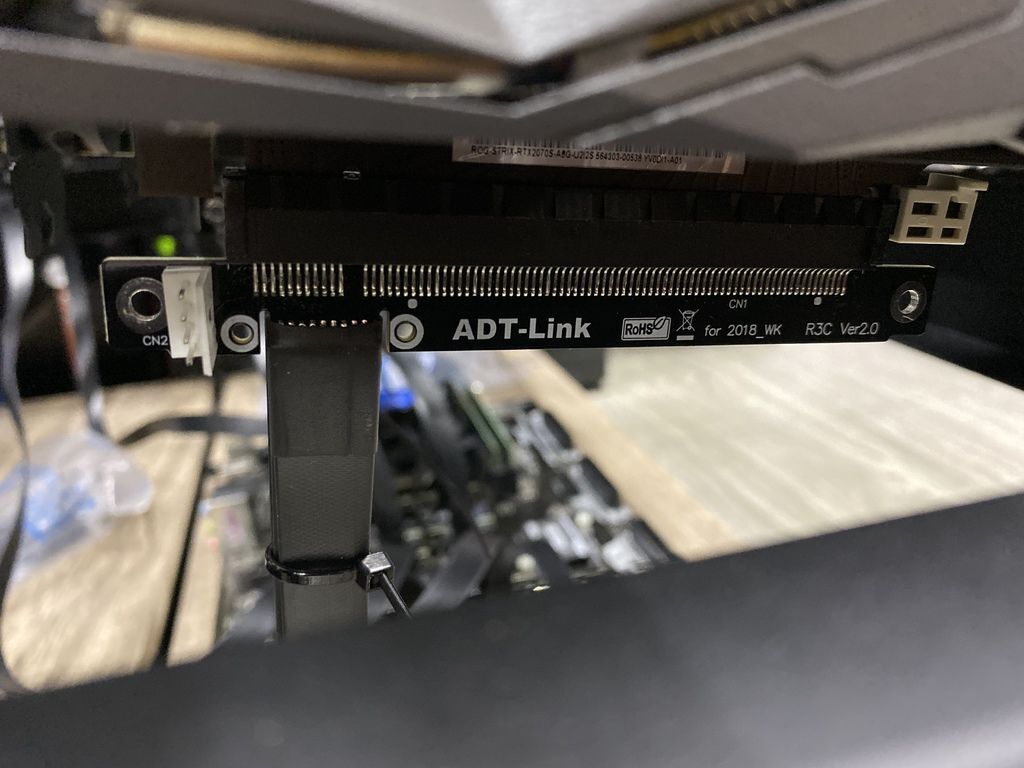

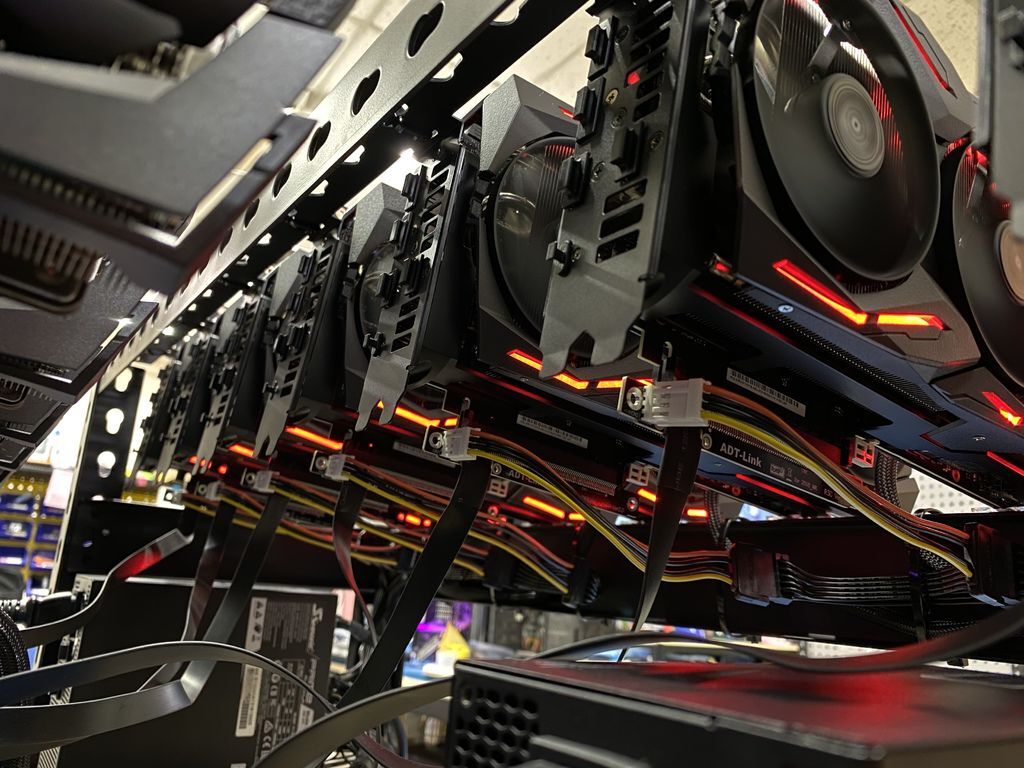

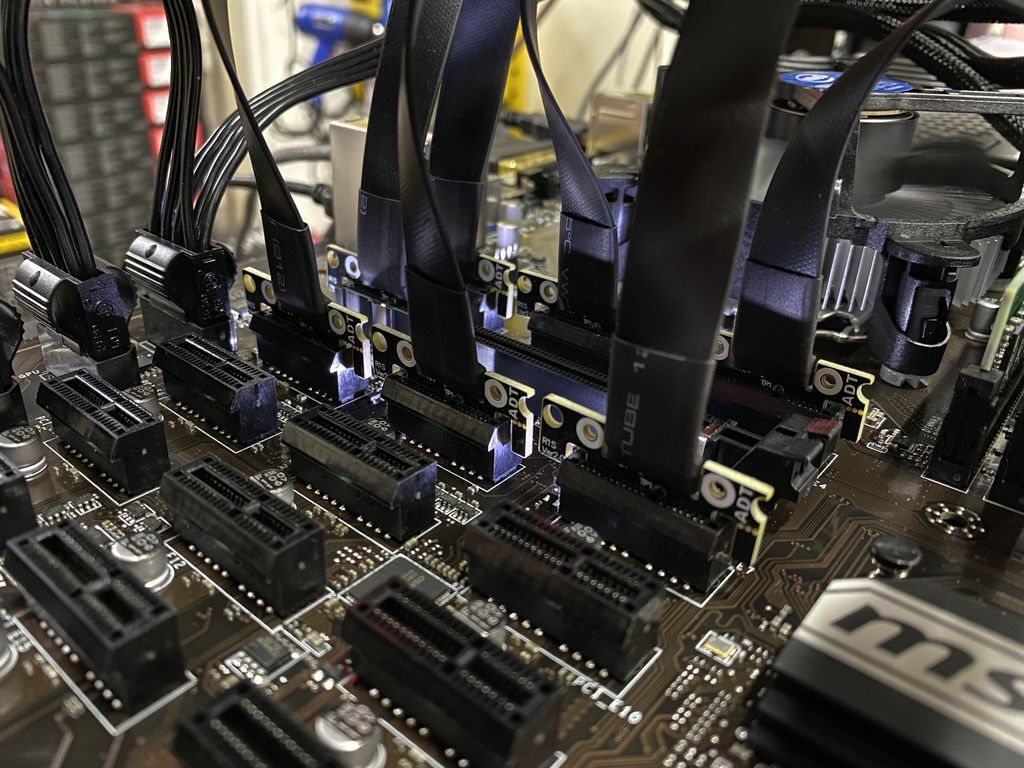

PCI-E 1x轉接線不使用USB傳輸介面，我們使用「ADT-Link」一體式排線帶額外供電，這樣能確保顯卡穩定的運行以及將傳輸損耗降到最低。
一體式排線減少金屬接點，降低接觸不良的機率！任何的金屬接點都會因長時間使用後發生氧化的情形，可能造成系統運行不穩定性增加！
供電部分：

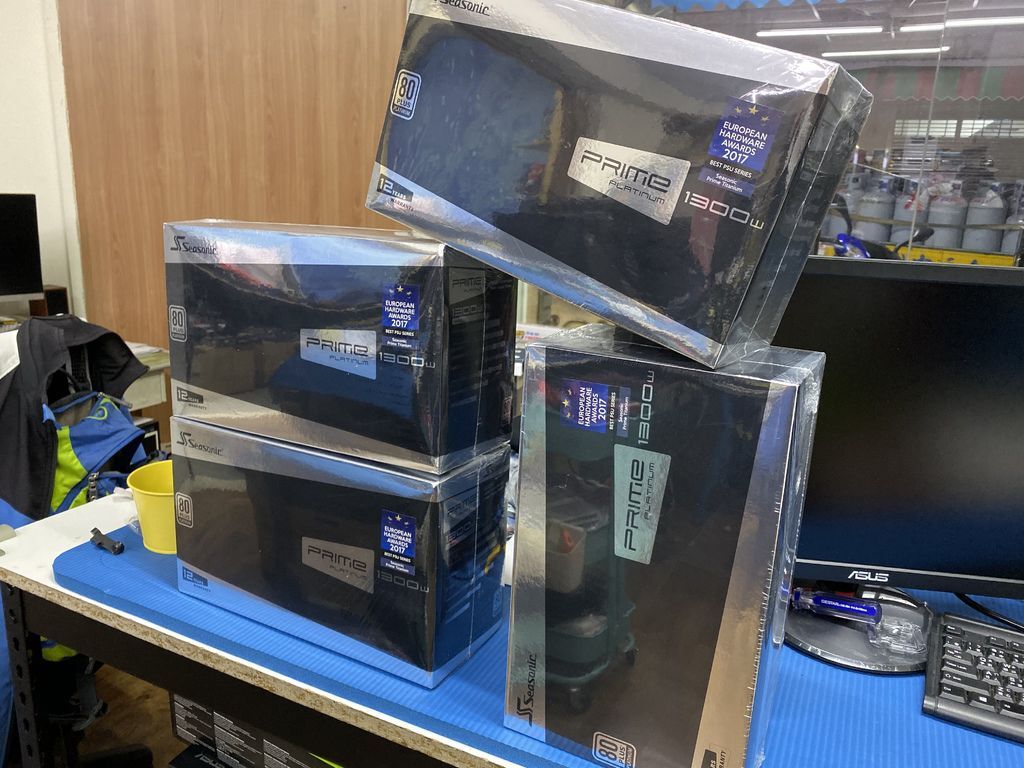

海韻 PRIME 1300瓦 白金級 PSU
海韻 SSR-1300PD 12V輸出1300瓦

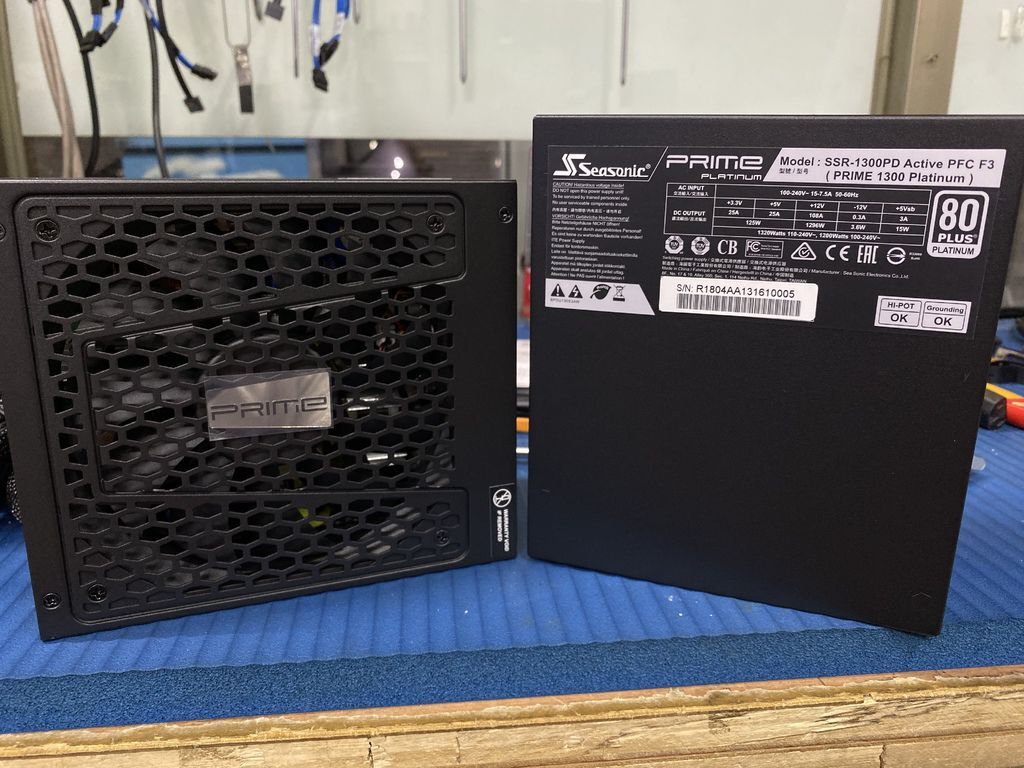

產品正面背面，全模組化設計12年保固
這次的平台估算全負載渲染運算約在三千瓦，各位讀者可能有個疑問說：「這樣的平台配置3顆 1300瓦PSU不就好了？」
的確～配置三顆PSU運行系統，全負載約在77％也是可以接受的。
(3000W / 3900W 約 77%)

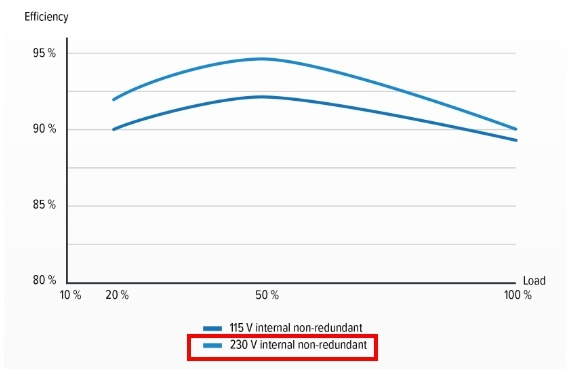

這邊提供一張電源轉換效率圖表給讀者參考，SSR-1300PD 最佳電源轉換效率是在使用230V負載50％。
這也是為何配置4顆PSU共5200W輸出，這樣系統全負載至多在60％以內。
「電源供應器的負載程度決定使用壽命、轉換效率決定排出的廢熱」
龜毛理線個性又要開始殺死腦細胞了
電線沒得藏，怎麼整線就是不盡理想
所有電線排線解開全部重用一次
電源供應器決定轉向

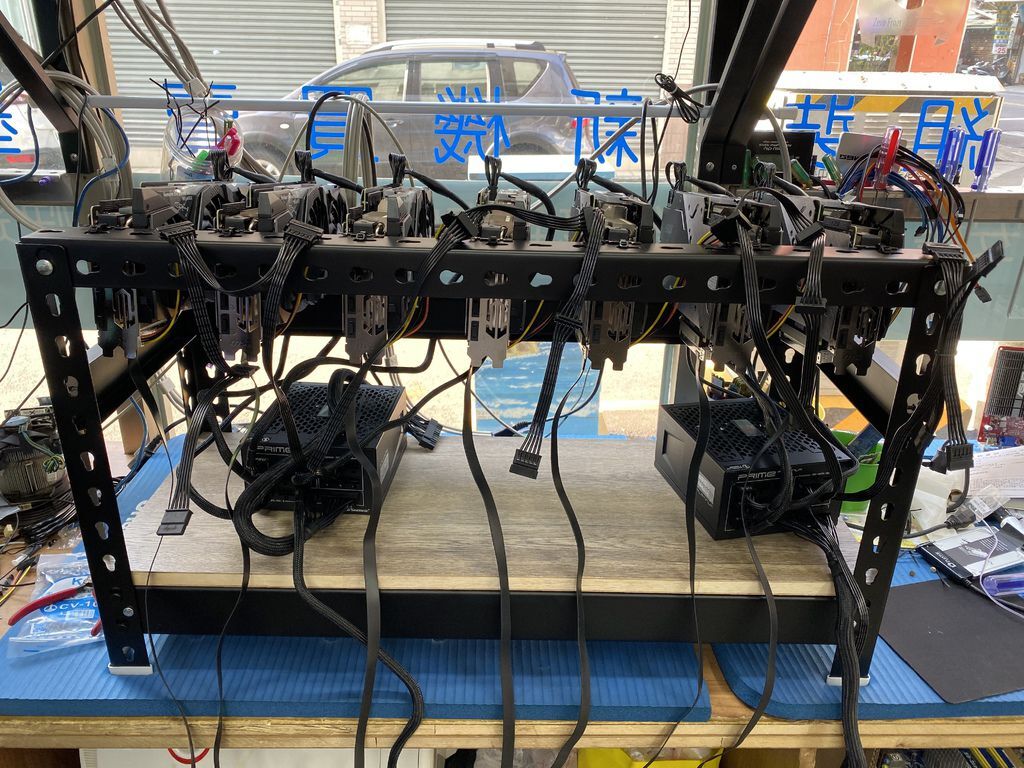

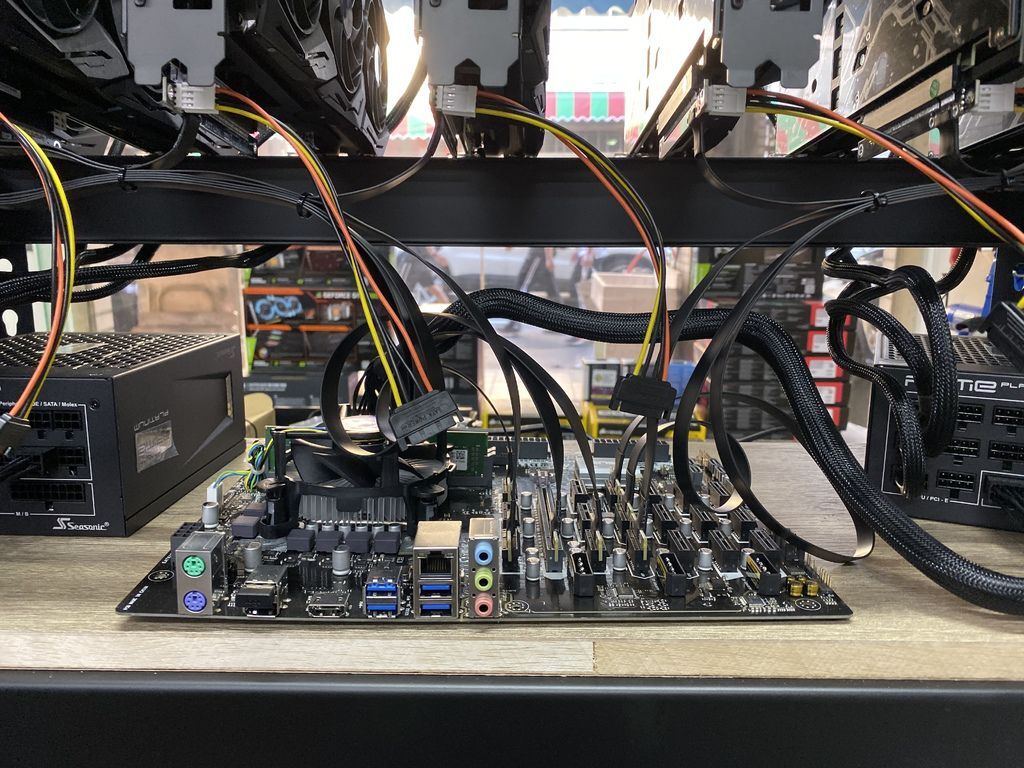

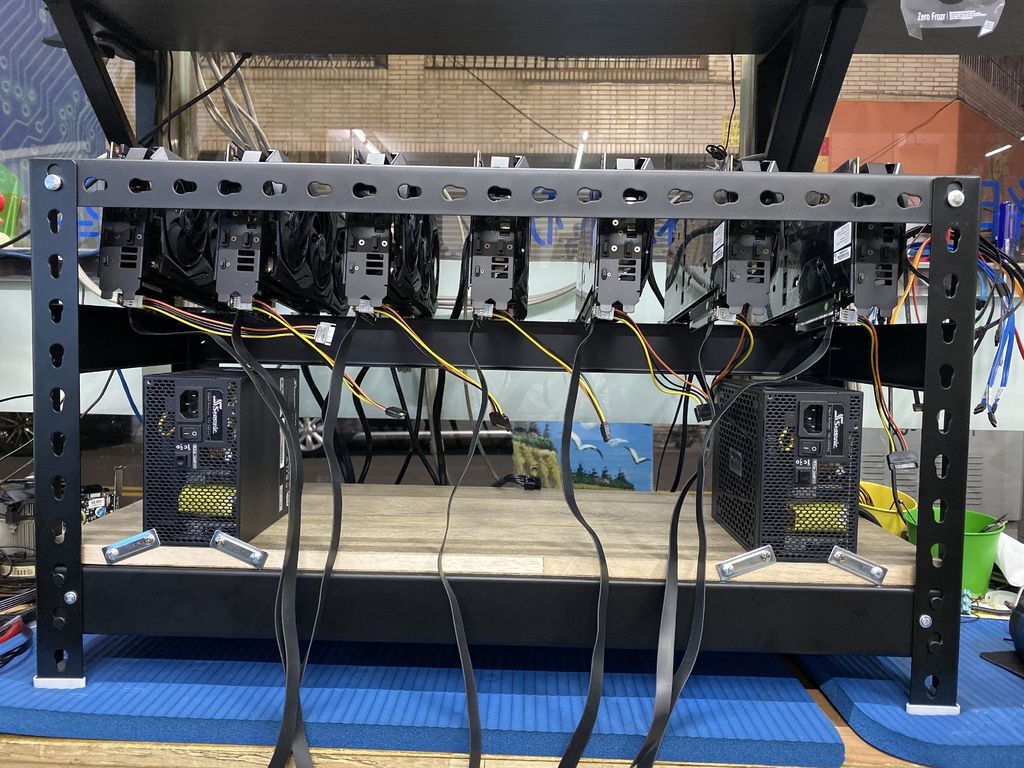

一座七張顯示卡、外接電源線、PCI-E排線、SATA供電線

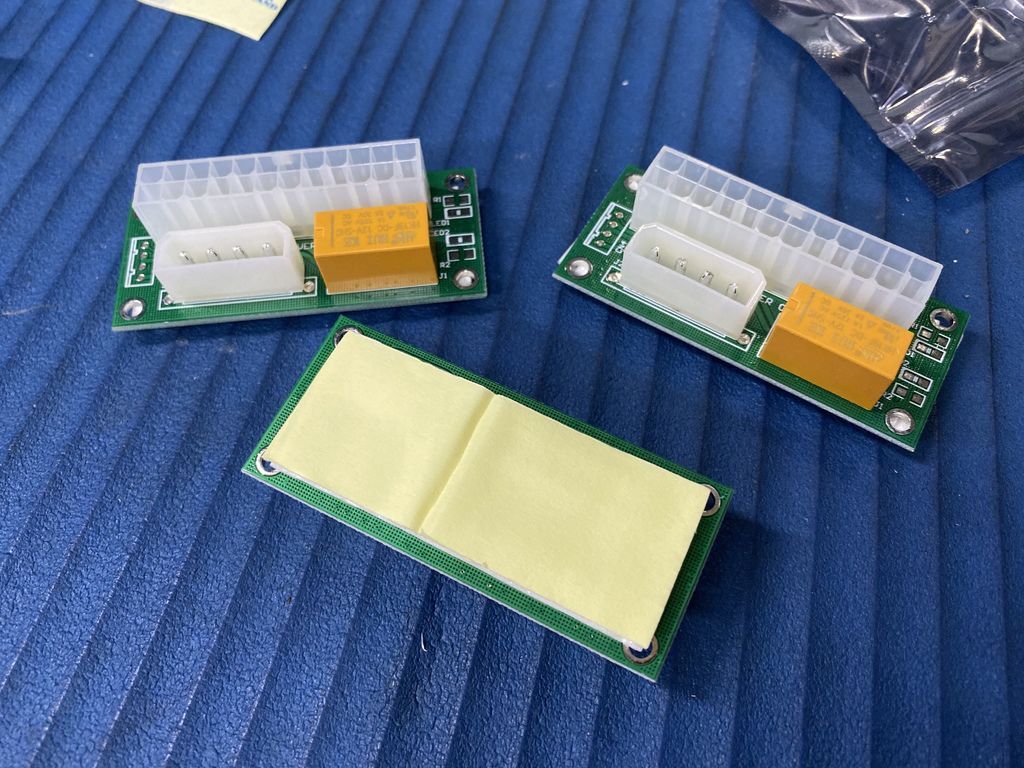

ATX電源連動器(底部貼好雙面膠)

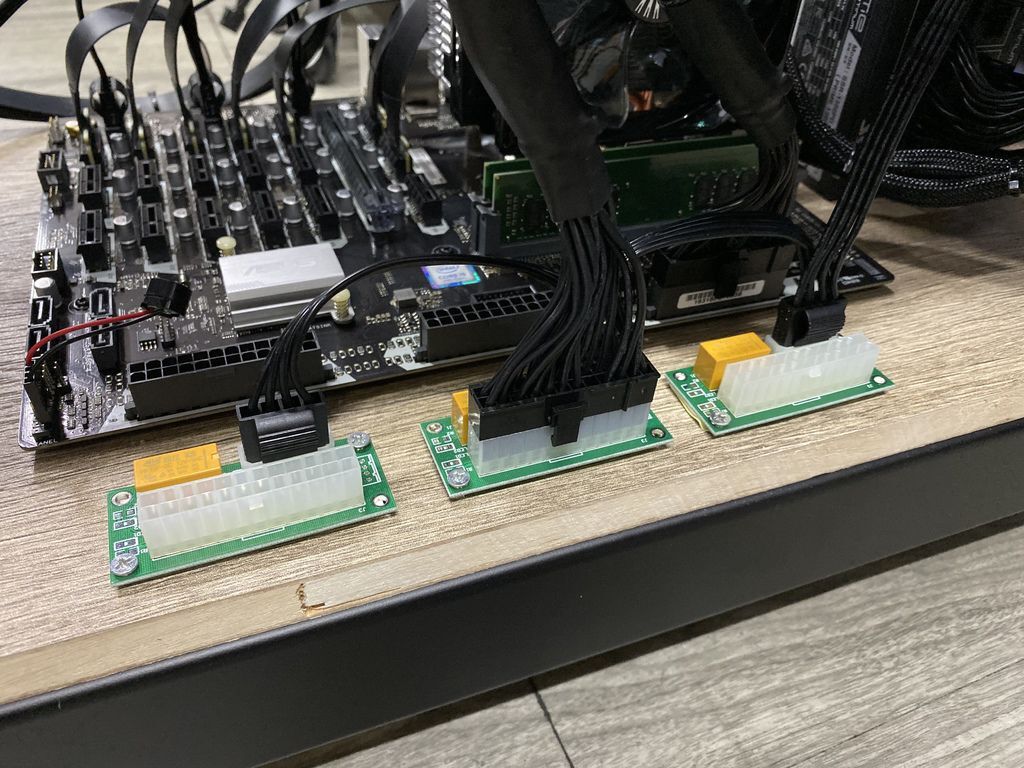

主電源接在主機板上，三個大4P接頭插在連動器上面(其他三顆PSU就接在上面)

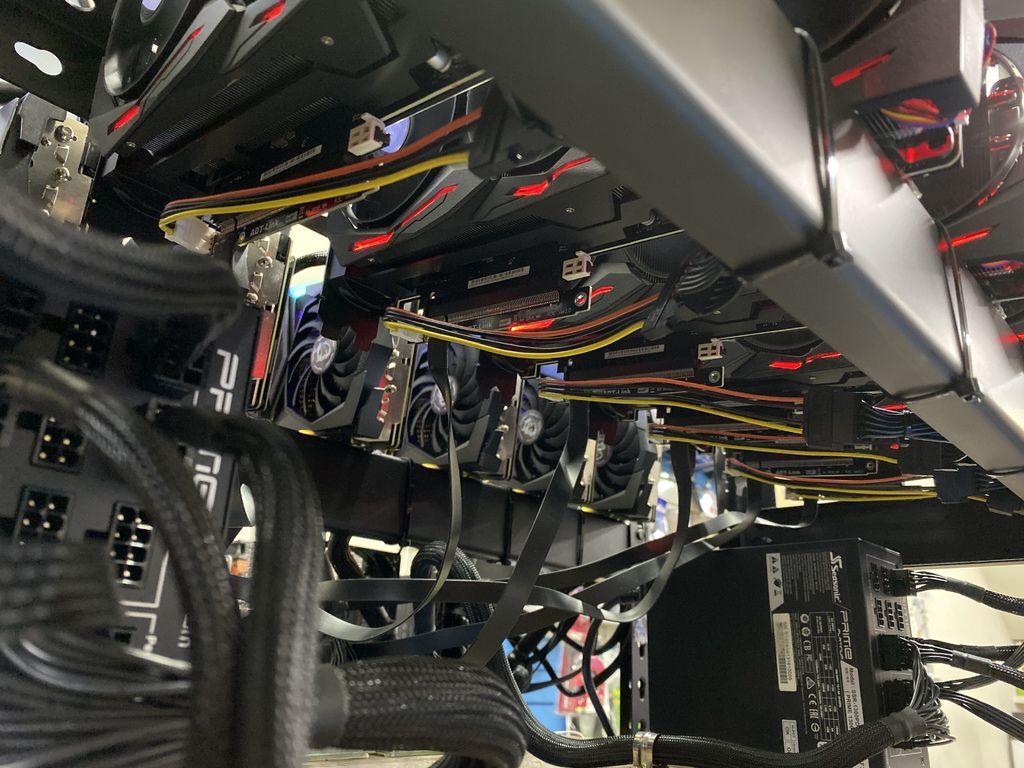

電線收進角鐵架凹槽並使用束線繩固定

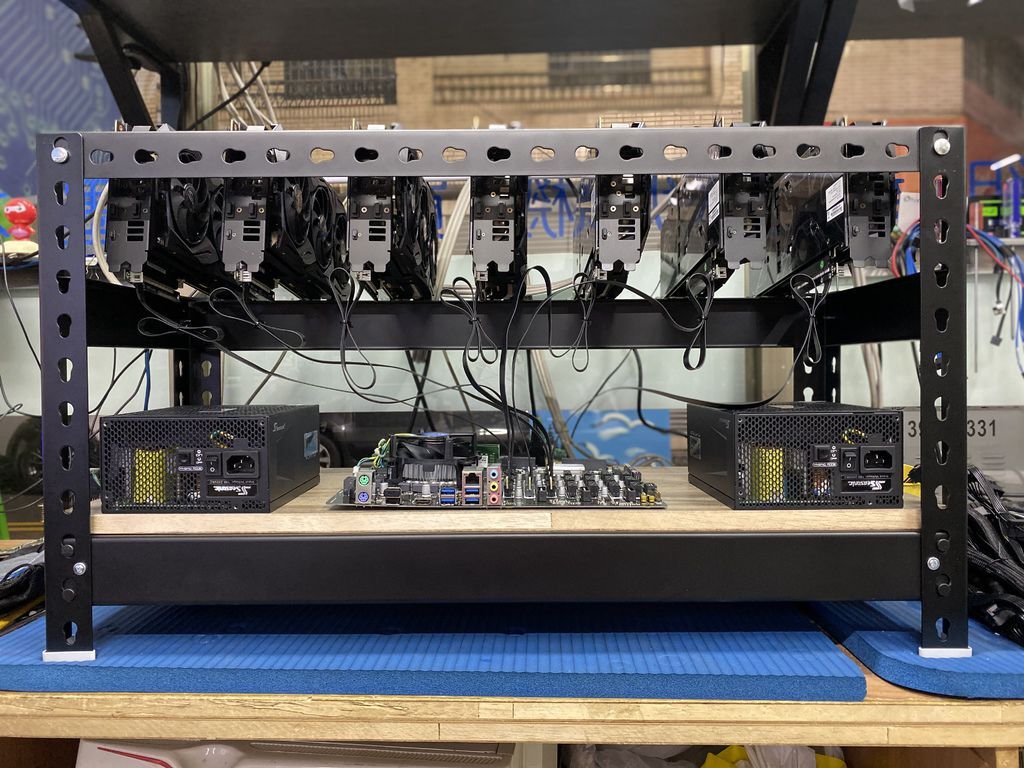

從另一側看的模樣

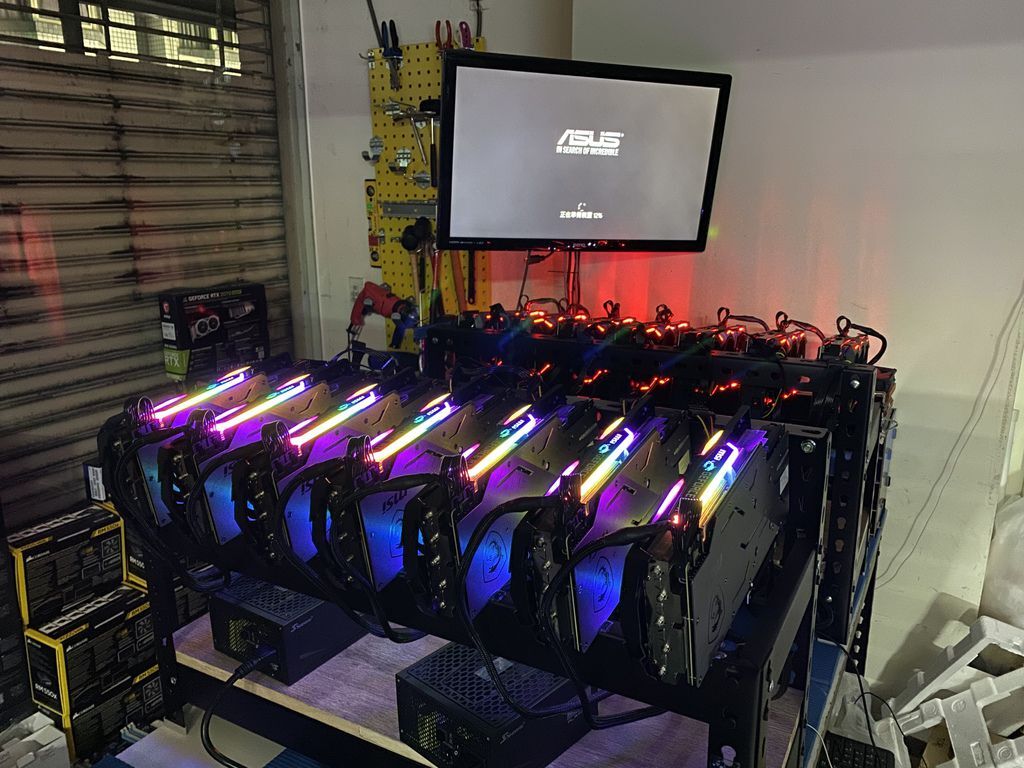

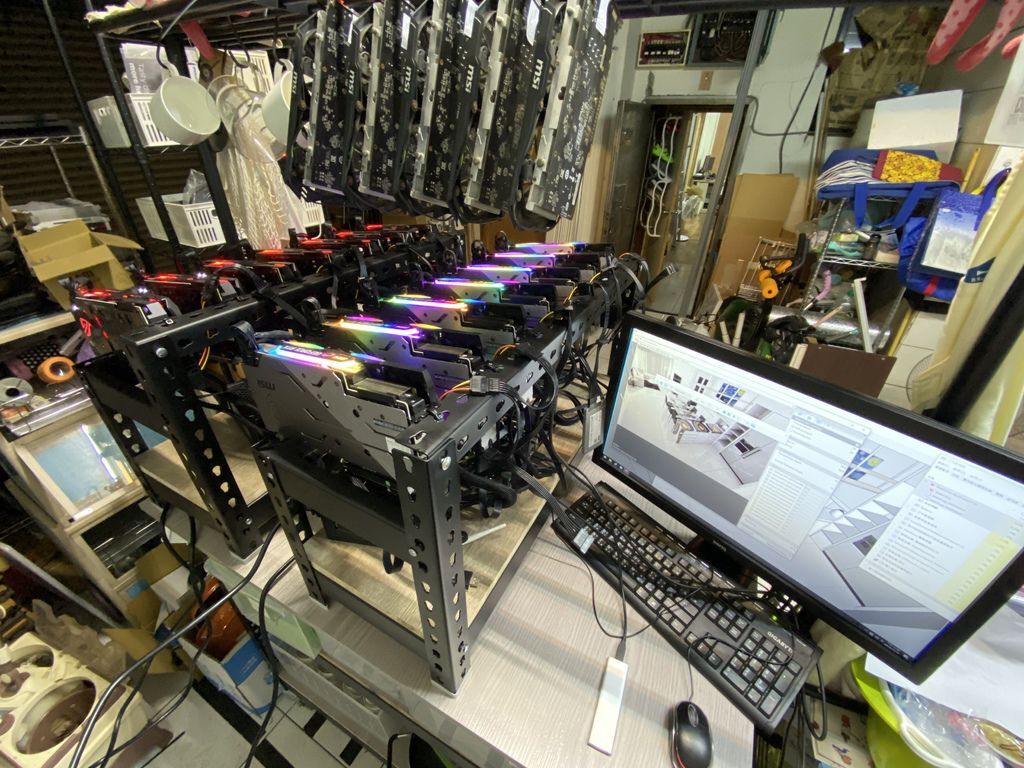

交機前一晚最後測試

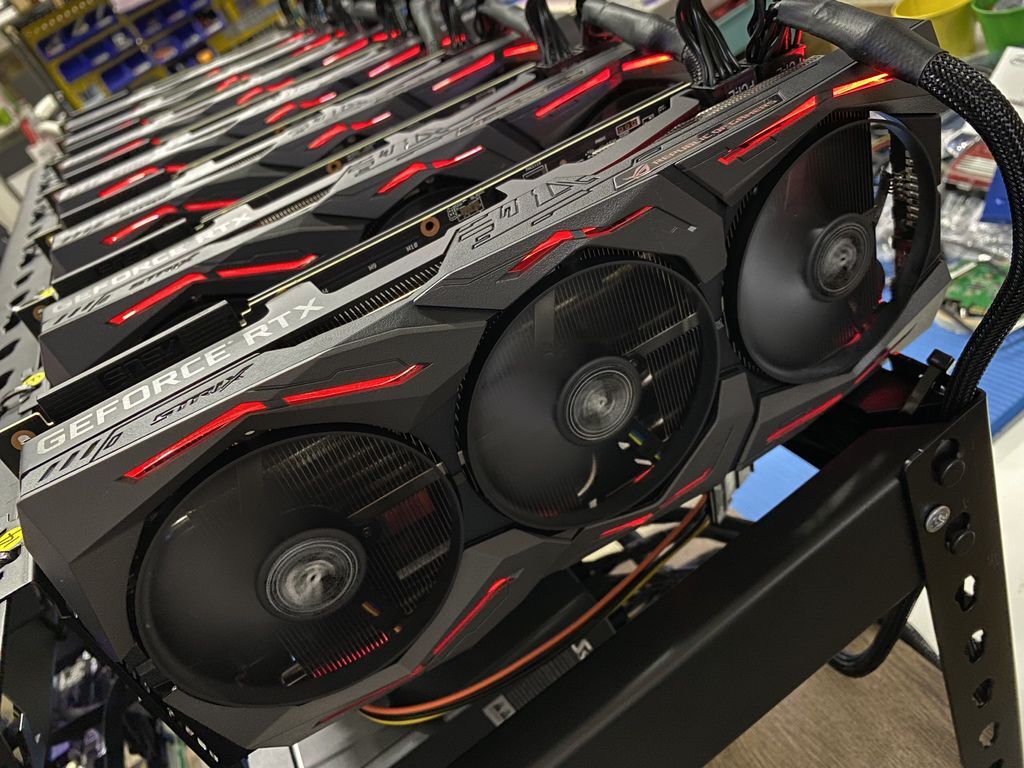

ASUS STRIX RTX 2070 Super 7張

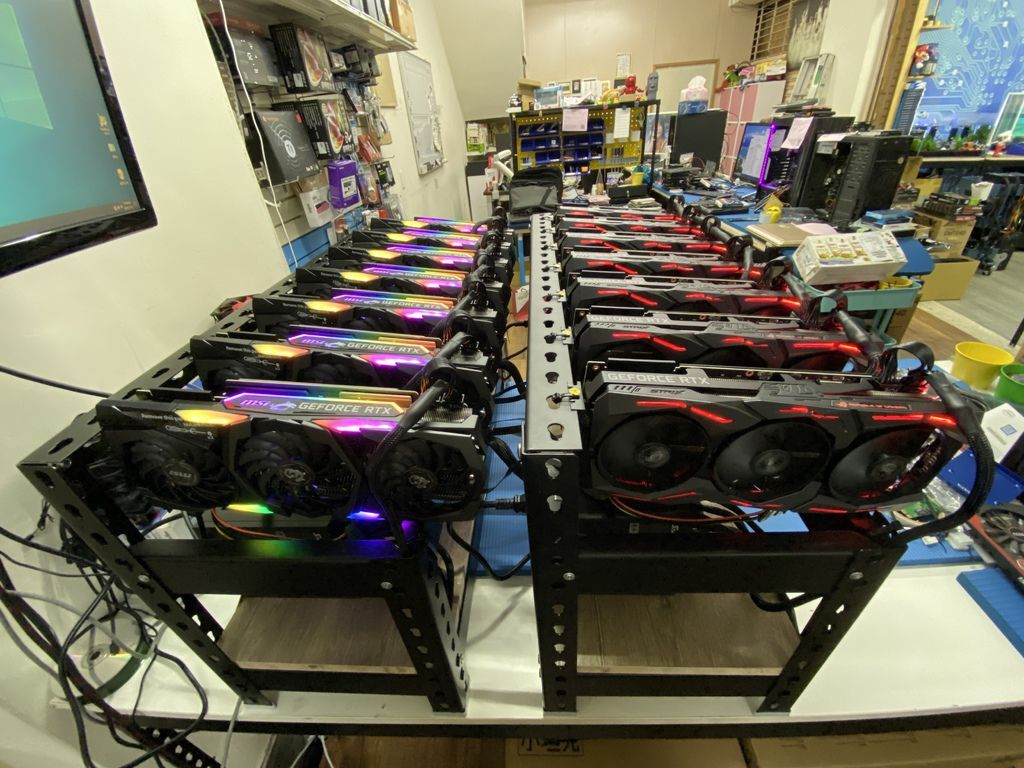

微星 Gaming X TRIO 7張擺在一起在暗室下非常搶眼
客戶提到需要房車載的下，所以最終定案還是拆成兩個支架。

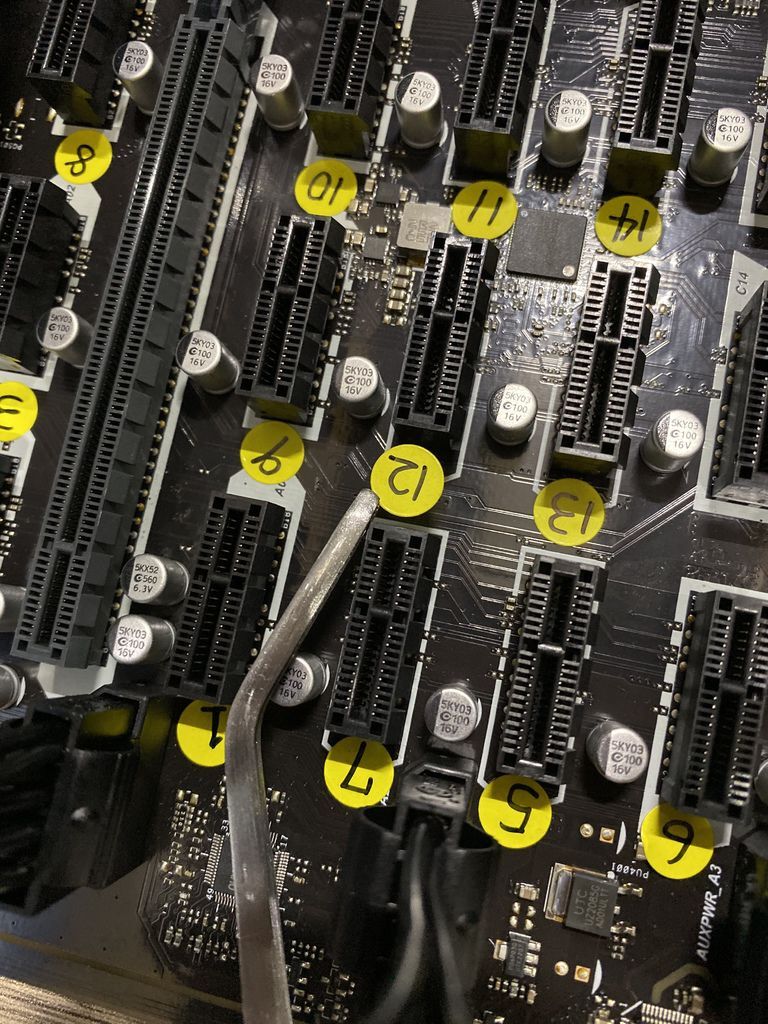

每張顯示卡給予編號來對應主機板插槽或是方便日後檢測。
其實中間還有個小插曲，我們還從Amazon買了另一片主機板回來測試，台灣幾乎找不到這片主機板最後才從美國購回。

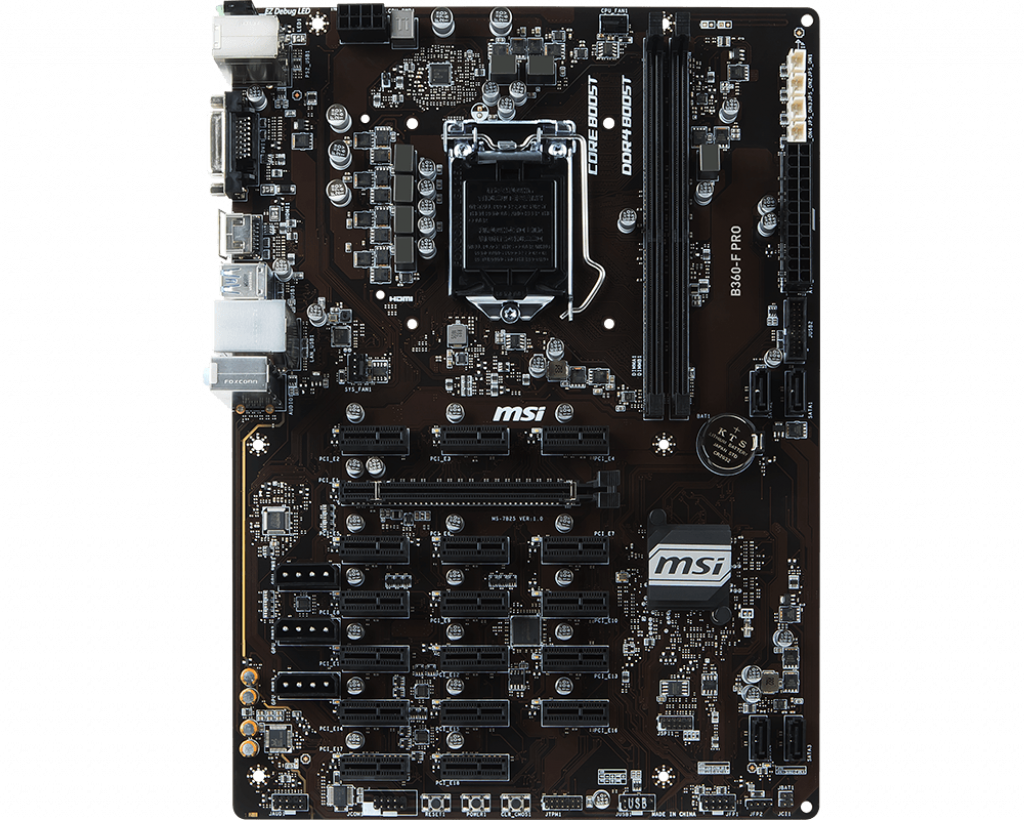

衡量主機板各種功能，其實這片「MSI B360-F」(18插槽)的設計更為理想。
但是我在上篇(規劃篇)有提到N卡各板廠支援上限不太一定，否則我們當然想提供最新Intel第九代的平台給客戶做使用。
最後測試的結果這片主機板NVIDIA顯示卡單一平台支援上限就是13張...
這就是各板廠在寫韌體針對硬體資源分配功力是有區別的～～～

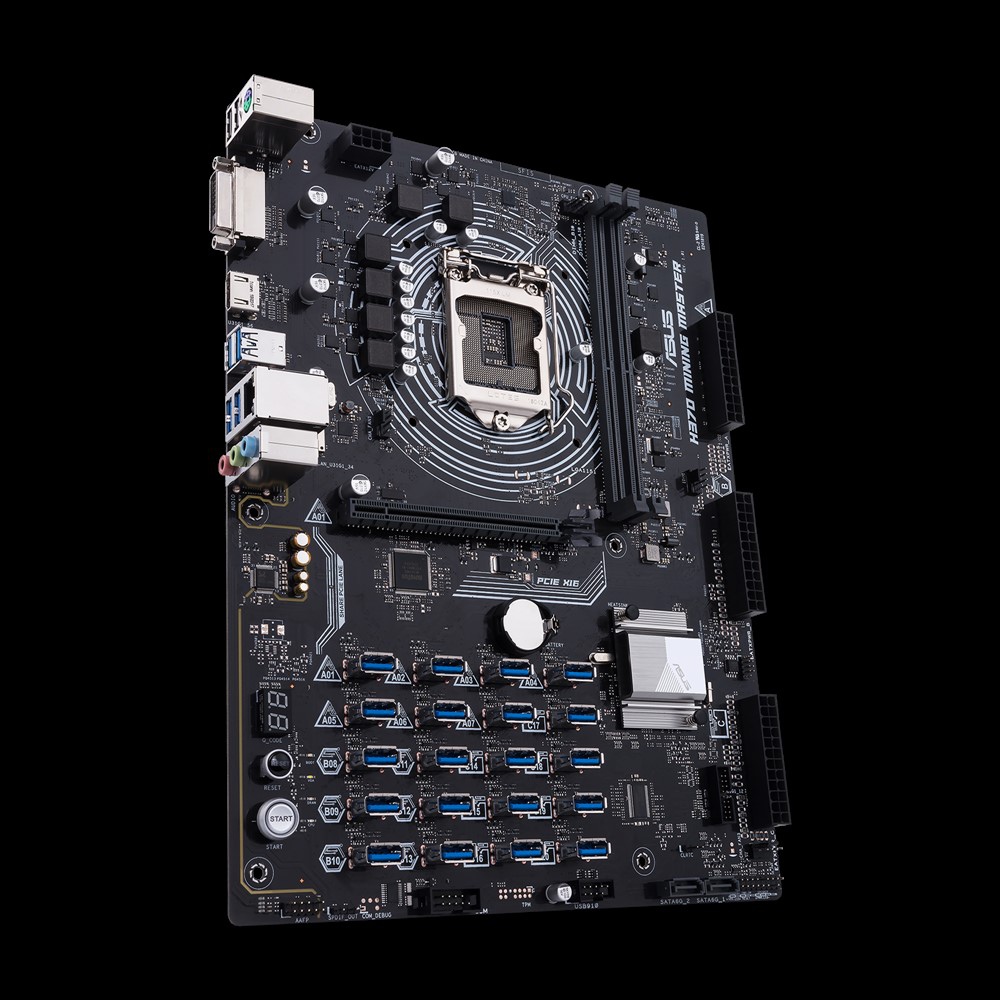

其實有一片華碩「ASUS H370 Mining Master」確定可以支援到14張N卡。
但這張主機板特殊的地方就是他已經先將USB插座焊接在主機板上了，很可惜這不是我們理想的PCI-E 1x 傳輸介面

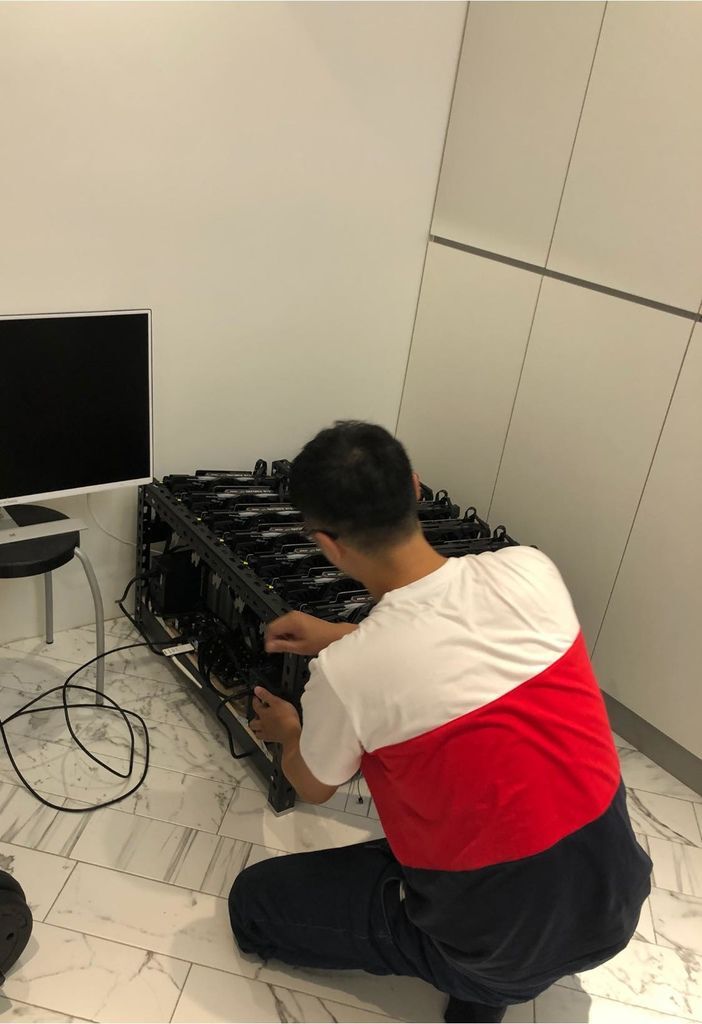

交機時被同事從背後偷拍...
想必各位讀者最好奇的是最後的14張顯示卡跑出來的效能會是如何呢？是否會因配置太多顯示卡導致效能不如預期？
公布答案之前做一下安全宣導：
該平台總功率最高3000瓦，使用110伏特電壓來說，將會有近「28安培」的電流產生。
這意思代表如果您將四顆PSU電源接在110V電源「同一個迴路」輕則「無熔絲開關」跳脫後就斷電，重則發生電流超載、過熱、電線熔毀、電子零件燒毀短路的情況發生！

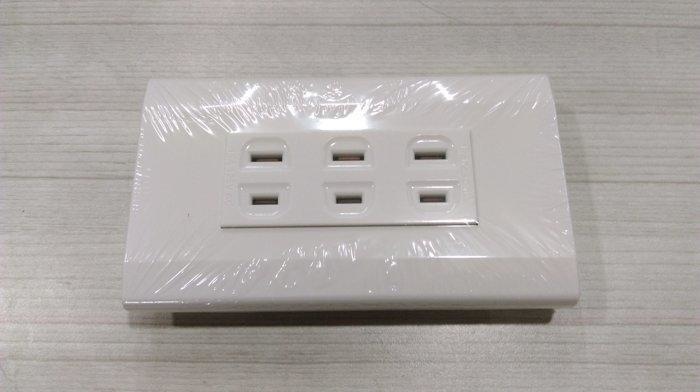

(註：符合安全規範的「壁孔插座」、「延長線」最高為15A(安培)，壁管內電線為20A。)
所以將該平台接至220伏特電壓後，電流降至13.6A(安培)然後分2個壁插(一個壁插7A)這樣使用環境相對的就比較安全。

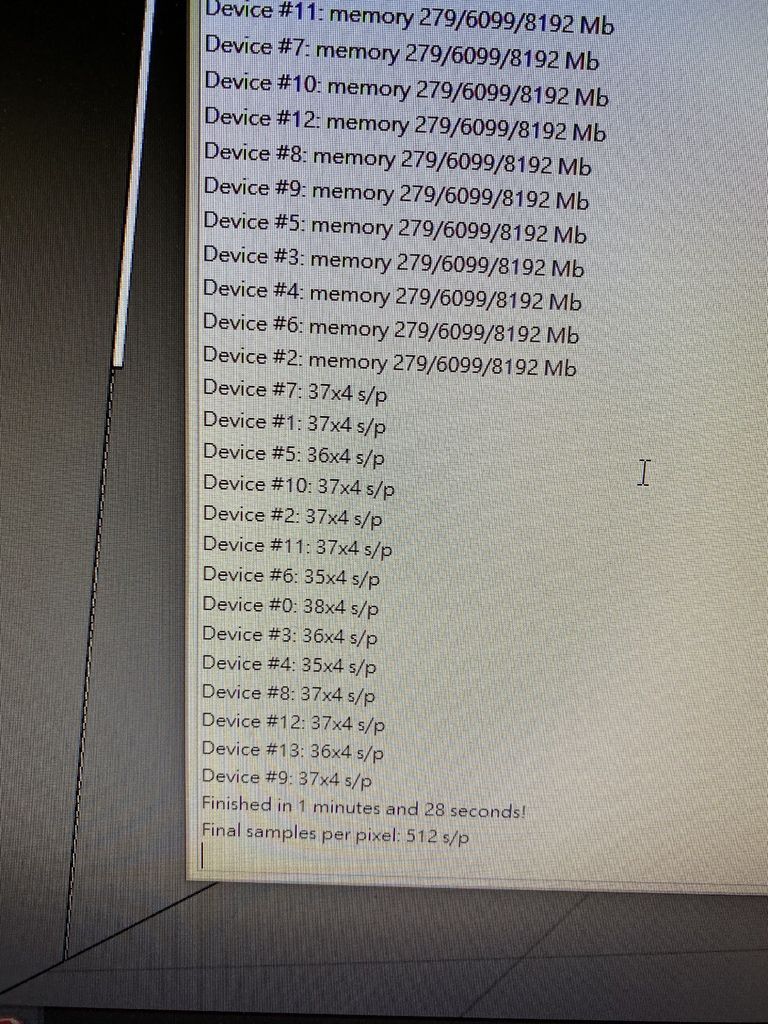

在購買「THEA Render」最新的正式版後測試14路GPU渲染能力，啟動後也正確辨識「Device #0-13」顯示卡。
以 RTX 2070 Super 來說單路測試得到7000分，預期14路期望值為98000分

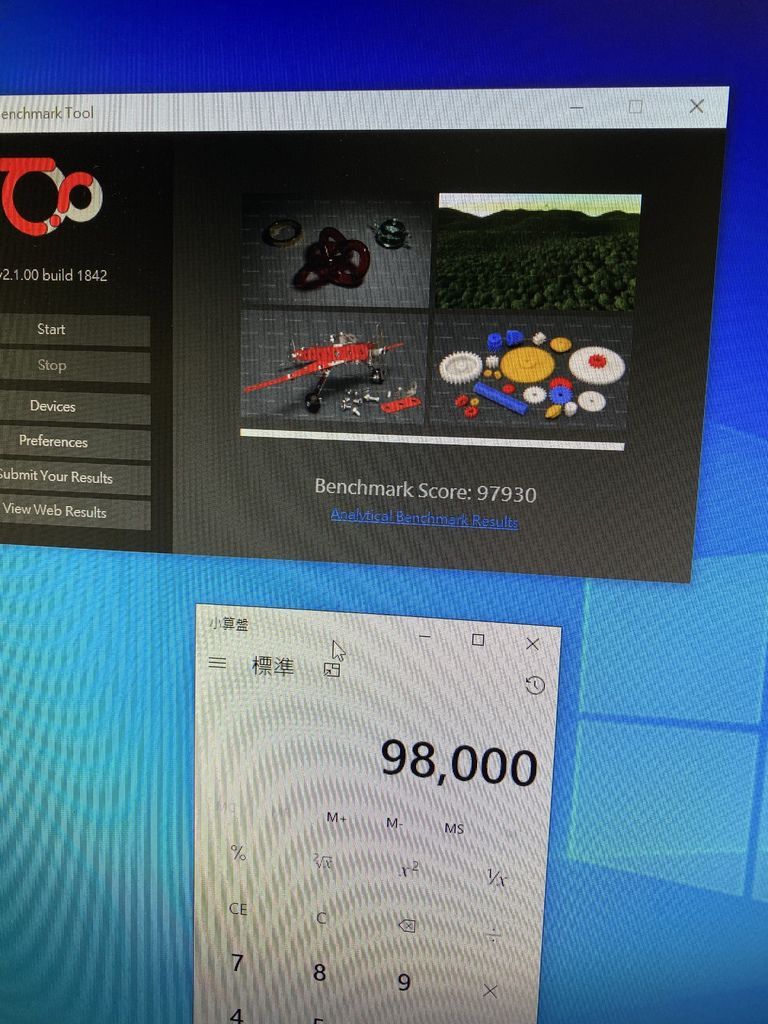

經由跑分測試得分為97930分，與期望值誤差小於1%。
與客戶原有的機器跑分17000分來說，實際跑圖的效能大約有「五倍」的成長。
比較相同預算購置正規伺服器來說，成功達成客人的需求同時也超越客戶的期待！

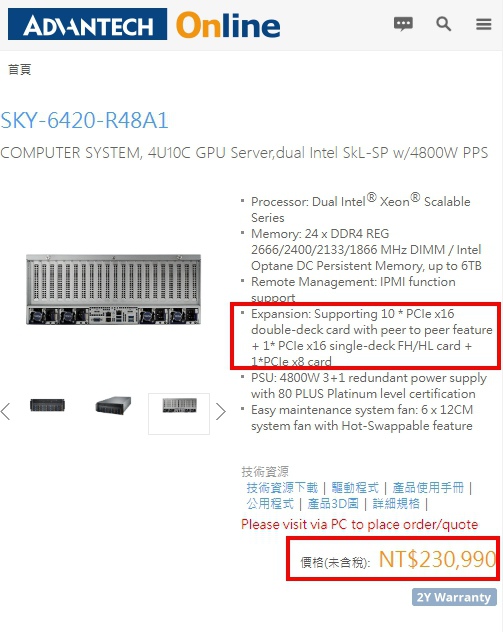

如購置正規雙路處理器搭配搭載PCI-E 16x 10路GPU伺服器，所需要的預算至少一百萬起跳！
(伺服器取自研華 GPU SERVER產品)

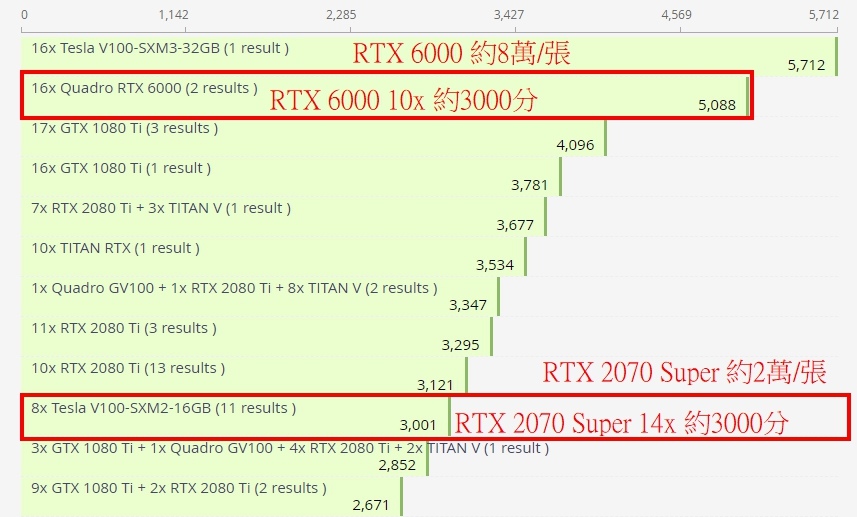

( Octane Render Benchmark 也是純GPU渲染指標性參考軟體)
總結：
我們在"特定環境下"我們使用40萬以內的預算來建造「單平台渲染主機」效能媲美正規的RTX6000 GPU Server 。
(特定環境：使用純GPU環境透過RT & CUDA Core進行渲染，例如：THEA Render、Octane Render)
緊接著：「客戶覺得我土砲的渲染主機太佔空間～ (改裝篇)」
