這一次的案例客戶是從南投過來的，其實客戶自己有開放式水冷組裝的能力。
但在改變顯卡轉向後，配置有RTX 2080顯卡的主機就發生"開機一下就會沒有訊號輸出"(原本顯卡是直立的)
由於是開放式水冷平台，電腦檢測就必須具備分體水冷組裝能力，才能在檢測維修後將水冷平台復原。
客戶另行購買Barrow RTX 2080 系列水冷頭來將「華碩 STRIX RTX2080」進行改裝，由於是改裝品所以客戶預期顯卡沒有訊號輸出與「改裝」可能有關係。

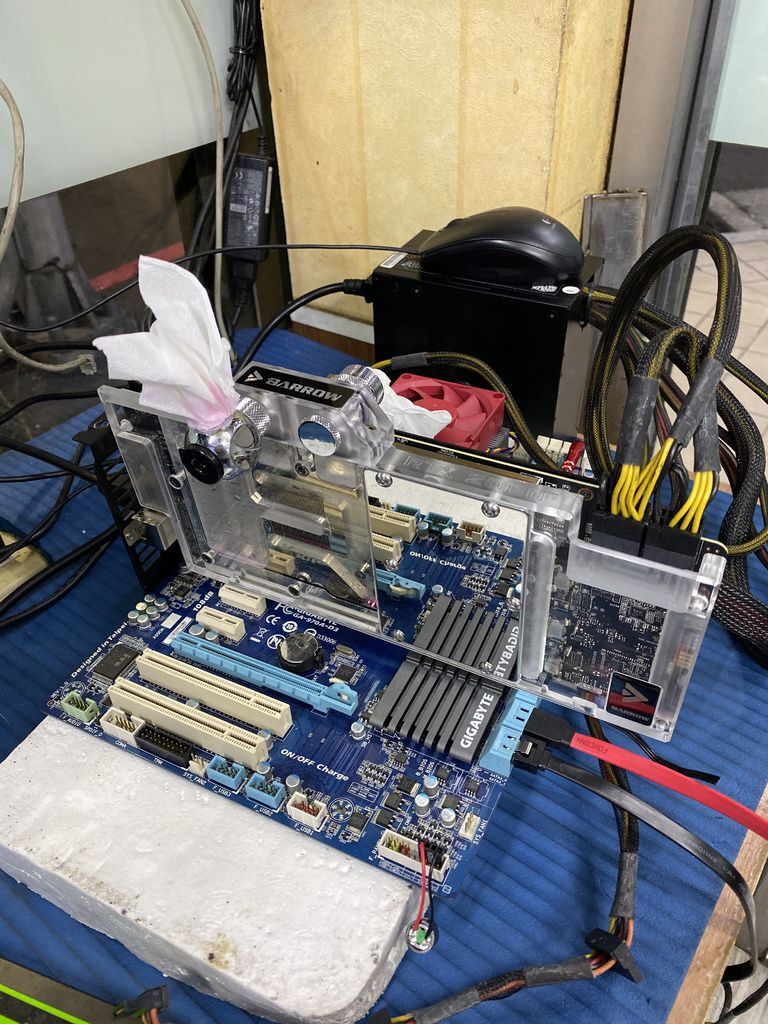

將水冷液洩掉後，把顯卡安裝在檢測平台還是發生一樣的狀況。
（這也確定問題點在於顯示卡上）
附上故障描述影片

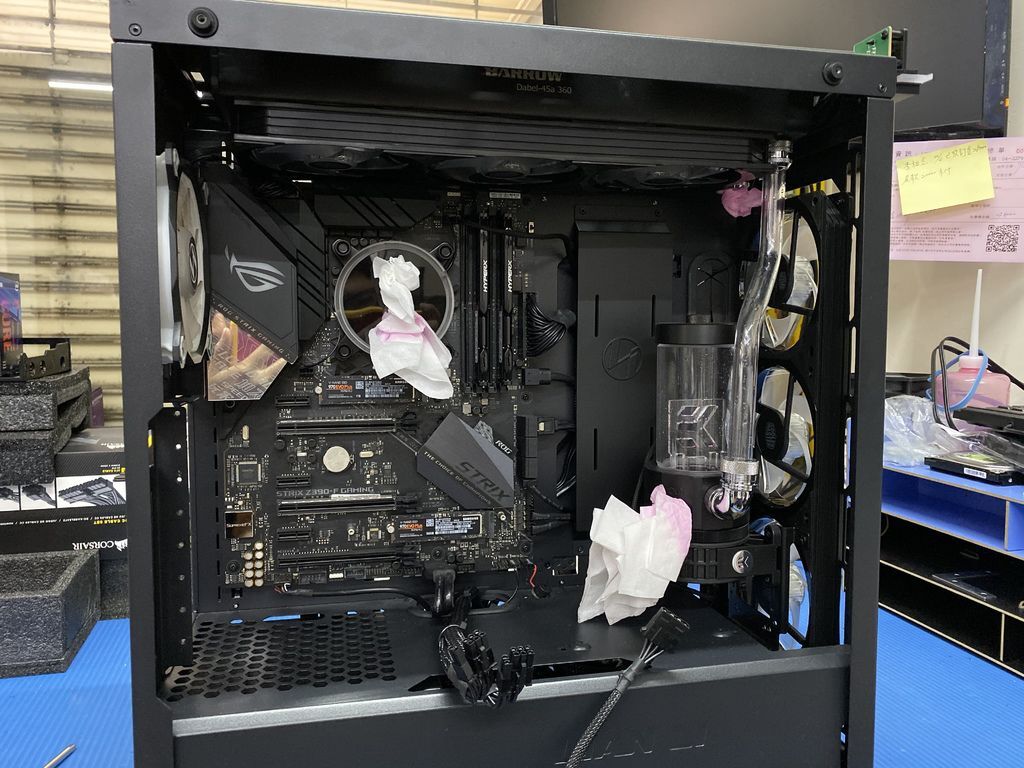

水冷液卸掉後記得每個接點都要塞上衛生紙，避免殘留的水冷液又流了出來。
由於拆除散熱器的改裝方式，原廠螺絲上的易碎貼紙也就破壞掉了，即便將散熱器復原廠商是否還承保都是個疑問。
客戶就說：「這樣剛好有機會找個理由升級顯卡」，我心想：「RTX 2080 再上去一個階級也只有2080Ti了啊！？」
沒錯～過了幾天顯卡出現了！！！

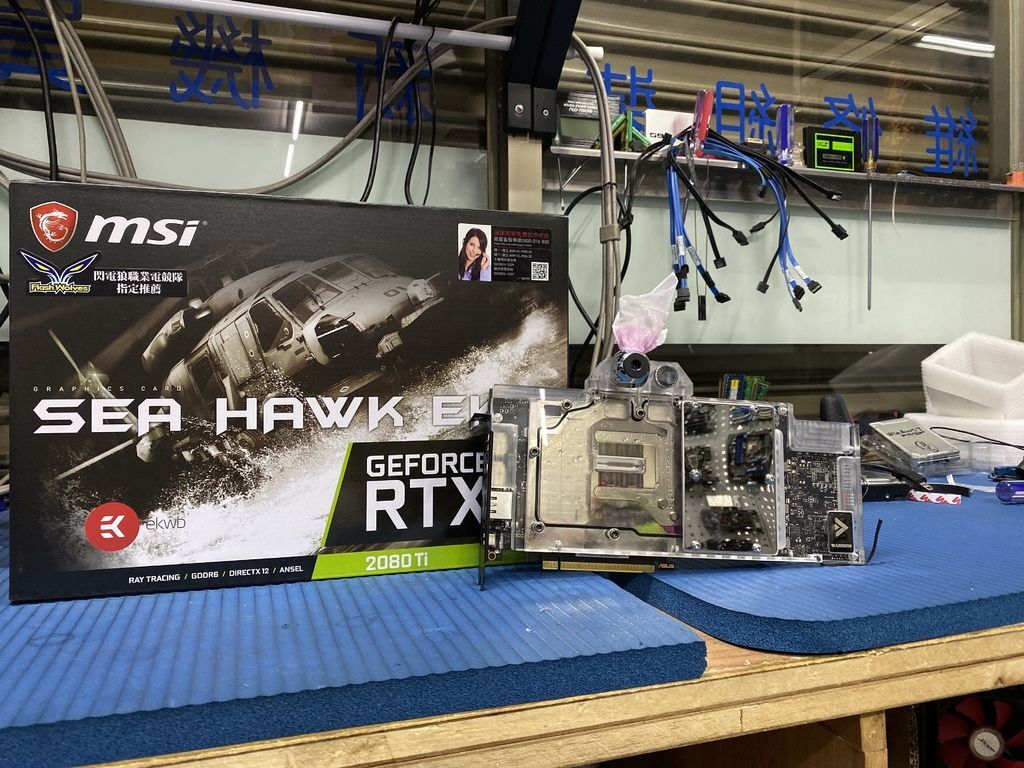

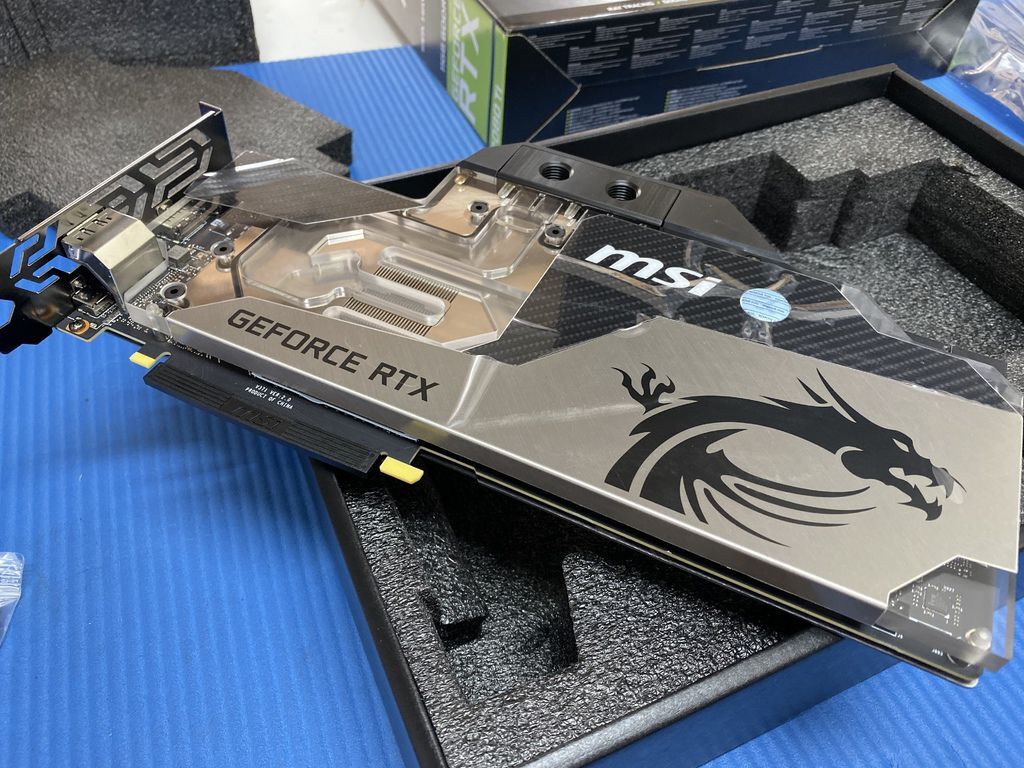

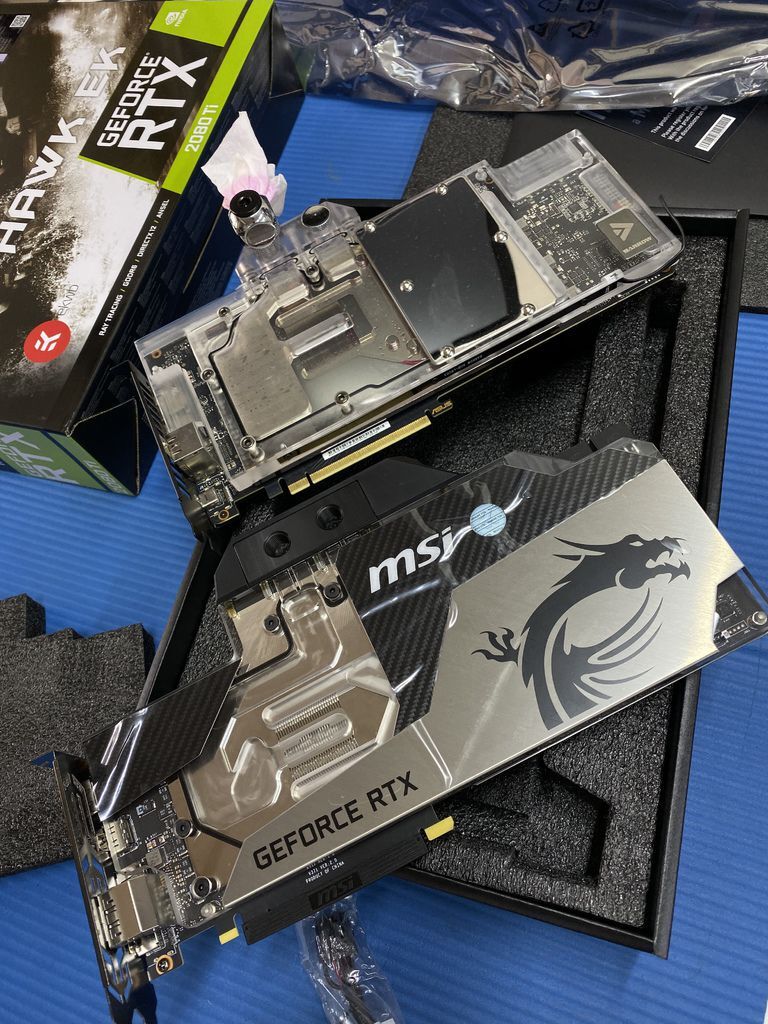

趕快來開箱！（原裝EK水冷頭）
MSI SEA HAWK EK RTX 2080Ti

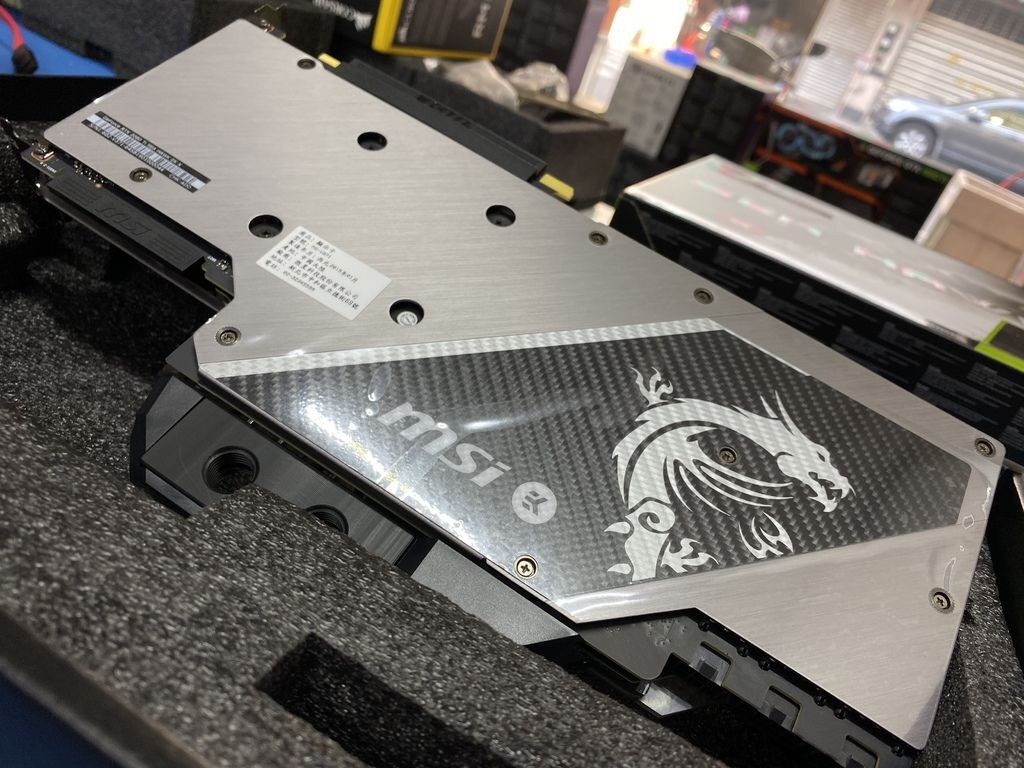

標準安裝的話背面也有微星龍很有看頭

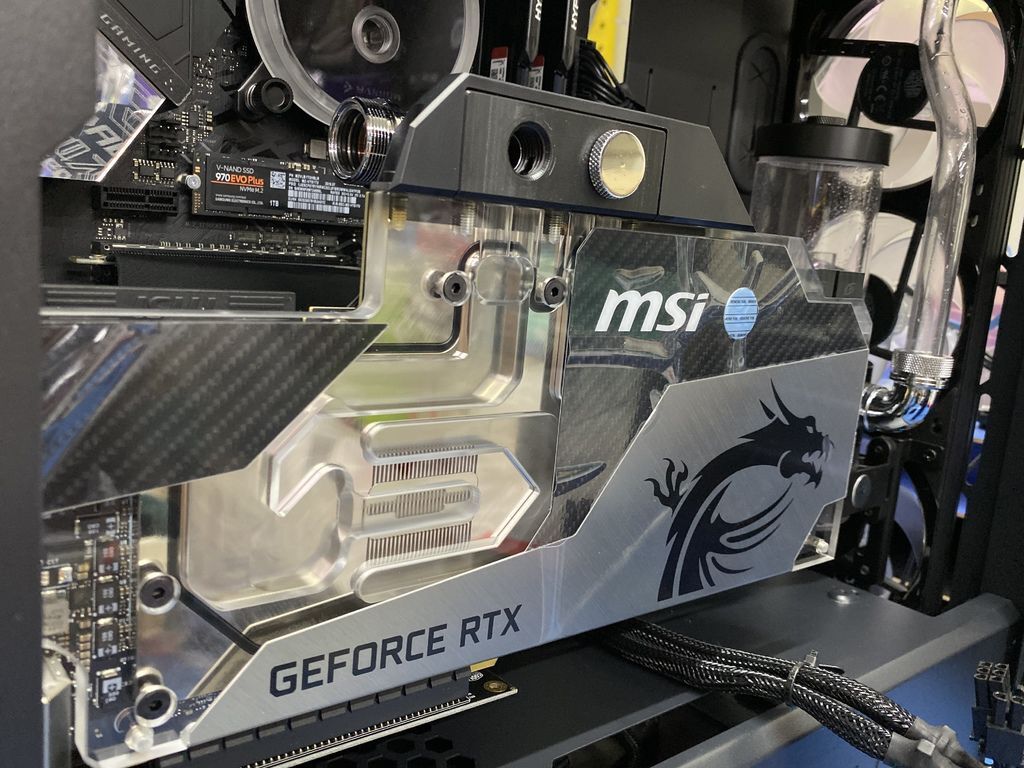

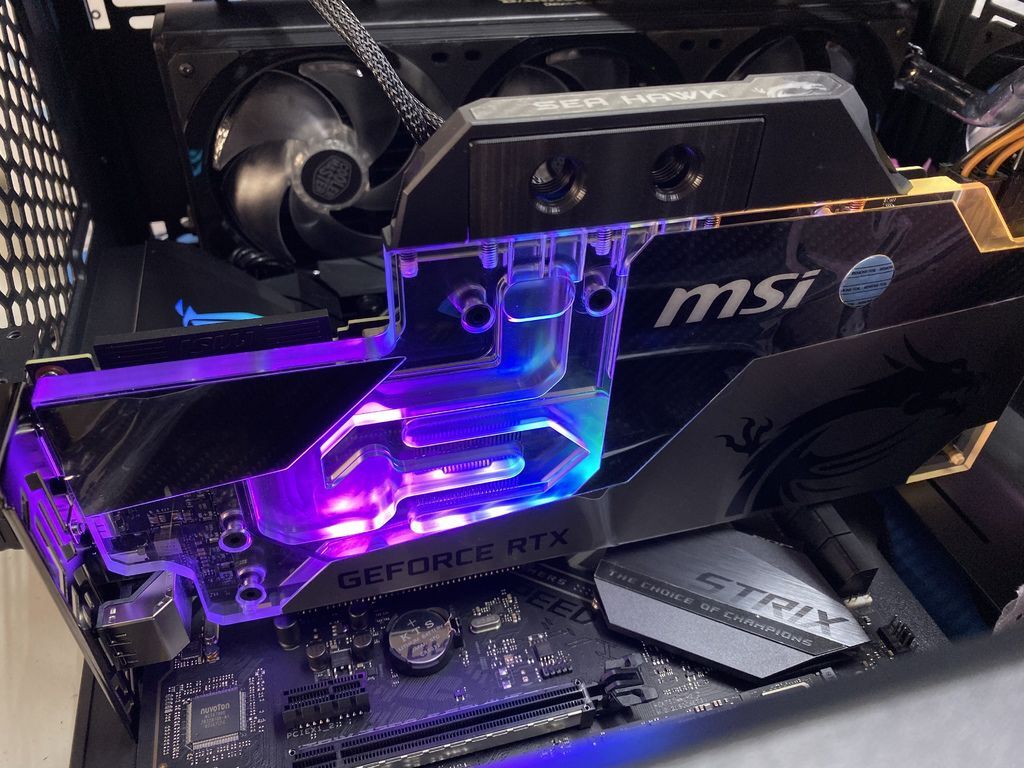

先接上原主機檢測是否還有相同情形發生
（雖然水冷頭還沒有水循環解熱，不過水冷頭本身就是很大一塊散熱片，所以能在沒有負載的情況下安全溫度範圍內待機好一段時間沒問題）
反倒是i7-9700K 在只有水冷頭情況下待機一下溫度就會上到80~90度。

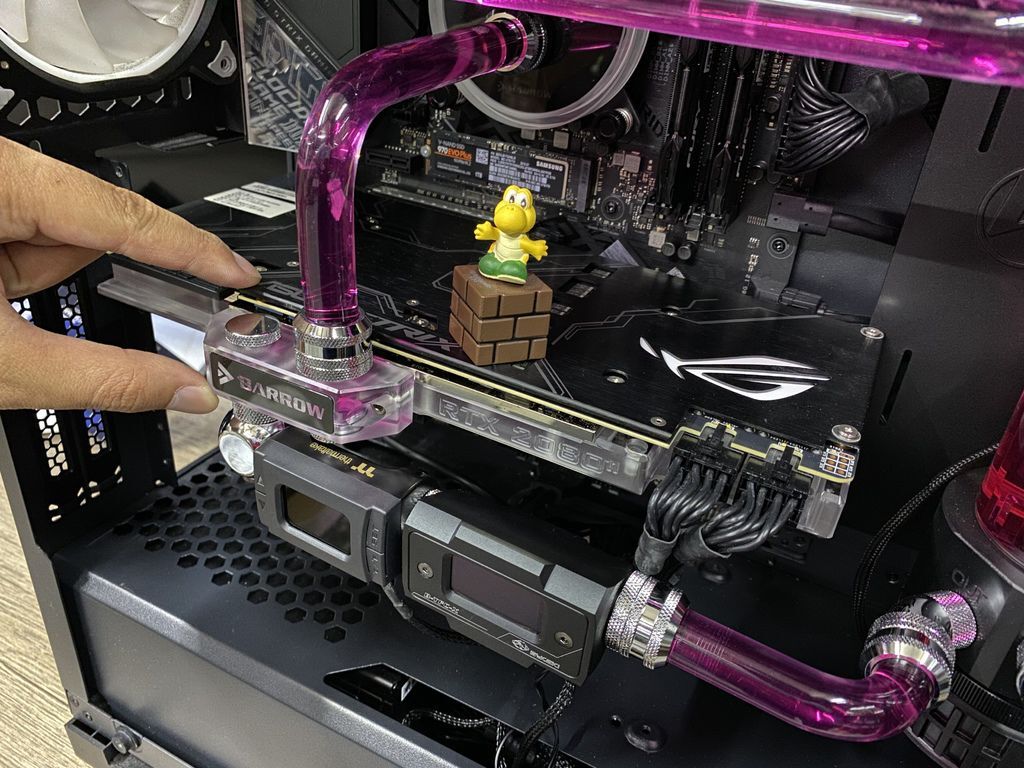

客戶想恢復成標準安裝方式就好，我將概念圖拍給客戶看與客戶討論。

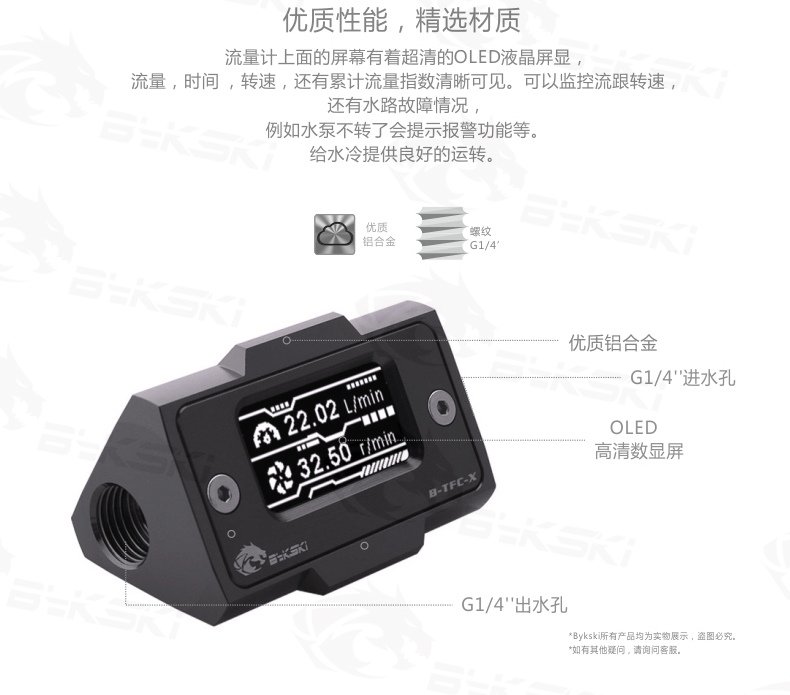

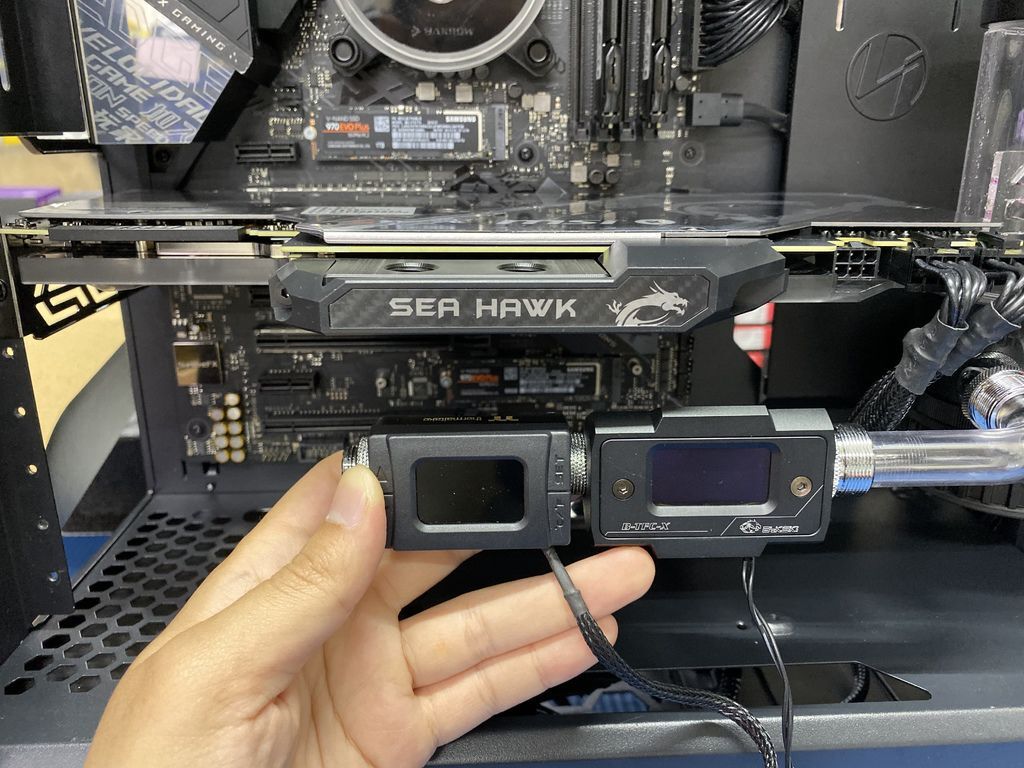

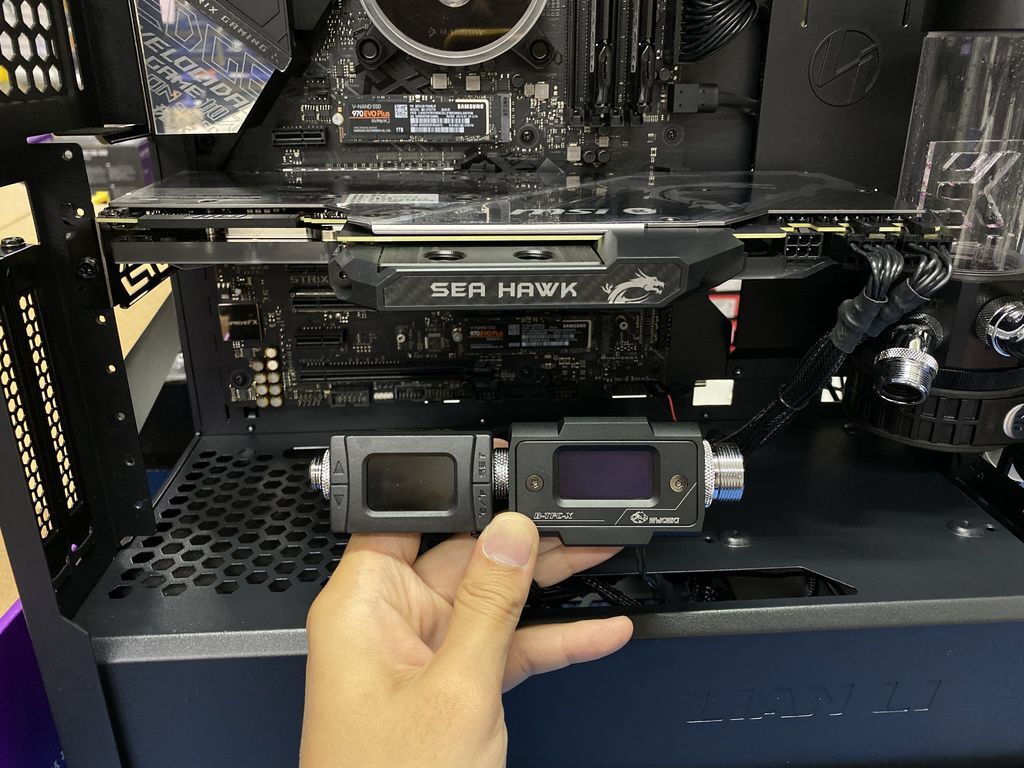

左手邊是曜越的水溫計、右手邊是 Bykski B-TFC-X 流量計。
(水流限定右進-左出)
附上產品介紹
最終客戶還是將水路設計、顯卡是否轉向交給我決定。畢竟客戶有自己裝過他能瞭解硬體配置跟走線在規劃時很「燒腦」
水冷施工工具全部都拿出來

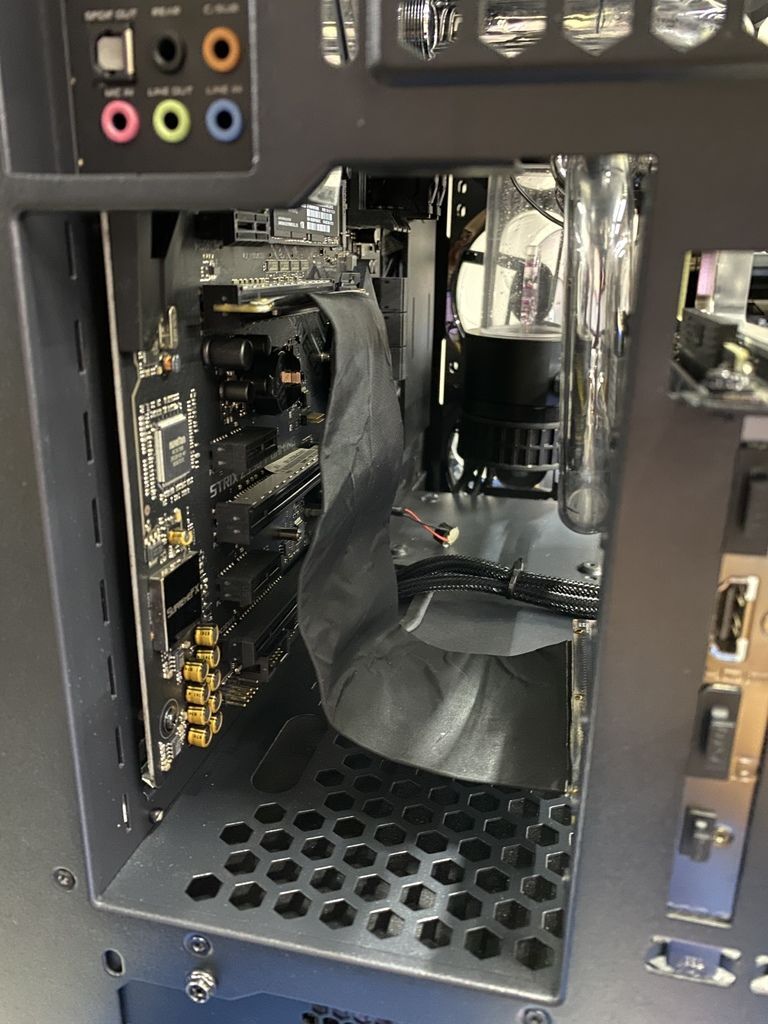

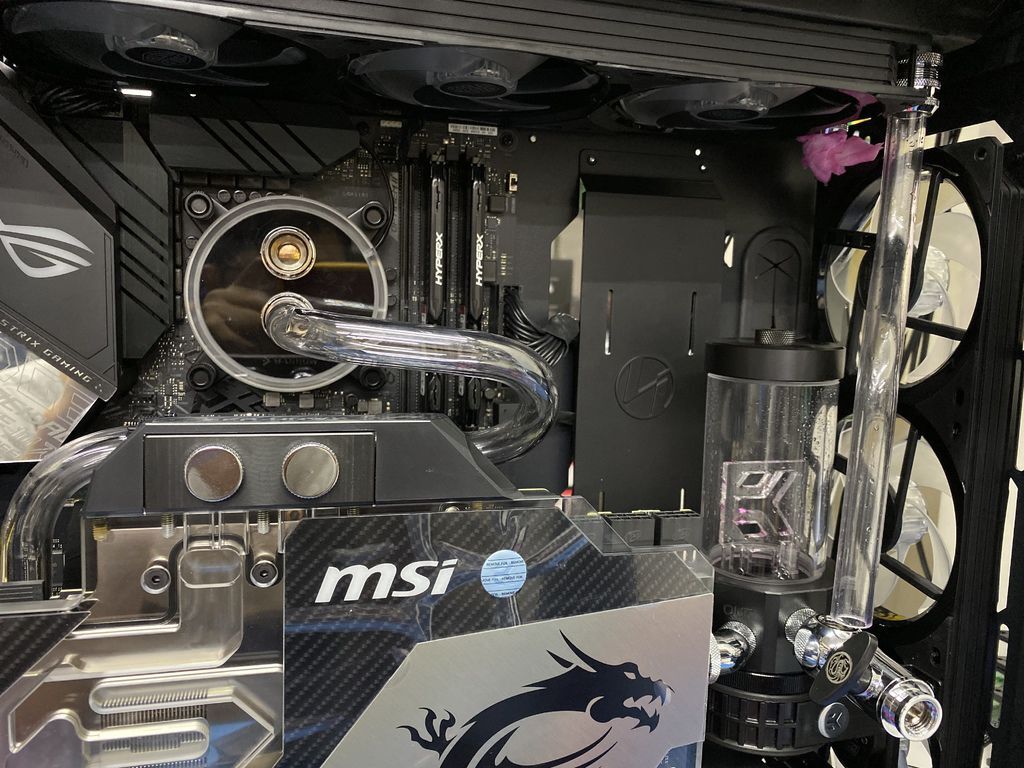

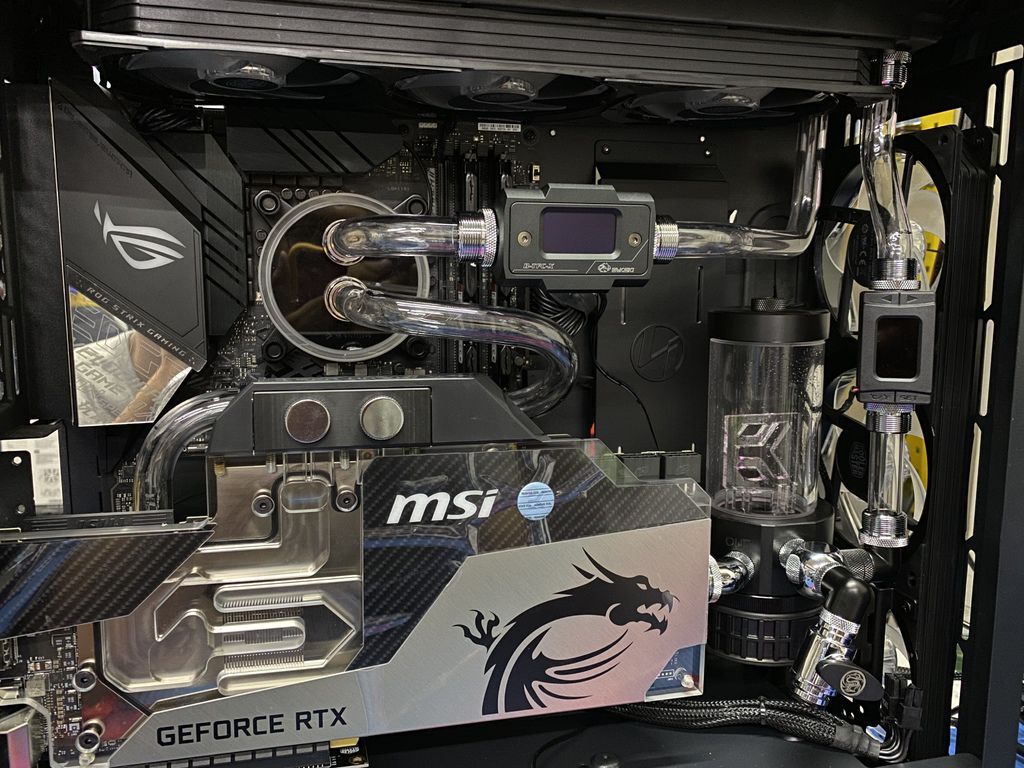

顯示卡使用PCI-E延長線90度轉向固定於機殼原裝的插槽，水泵出水管走顯卡後方至左側後繞上去接頭。
顯卡水路：左進右出
右出後再進到CPU冷頭下孔

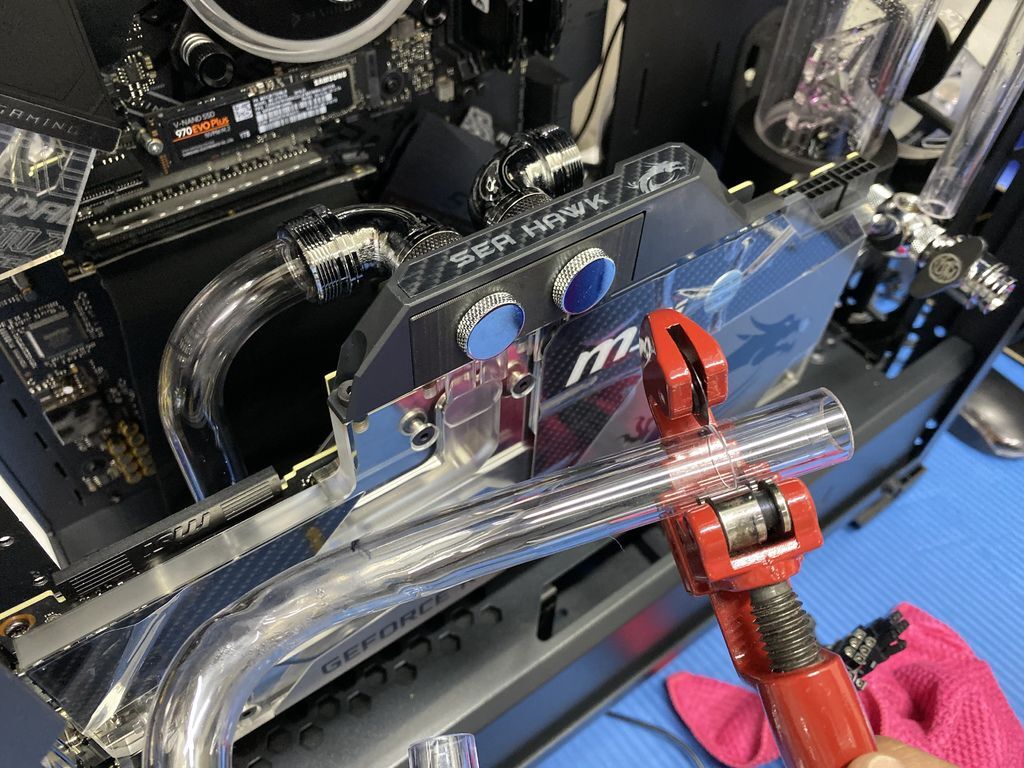

（沒有特定角度的管子最難折了，這次折的相當理想看起來相當柔順）

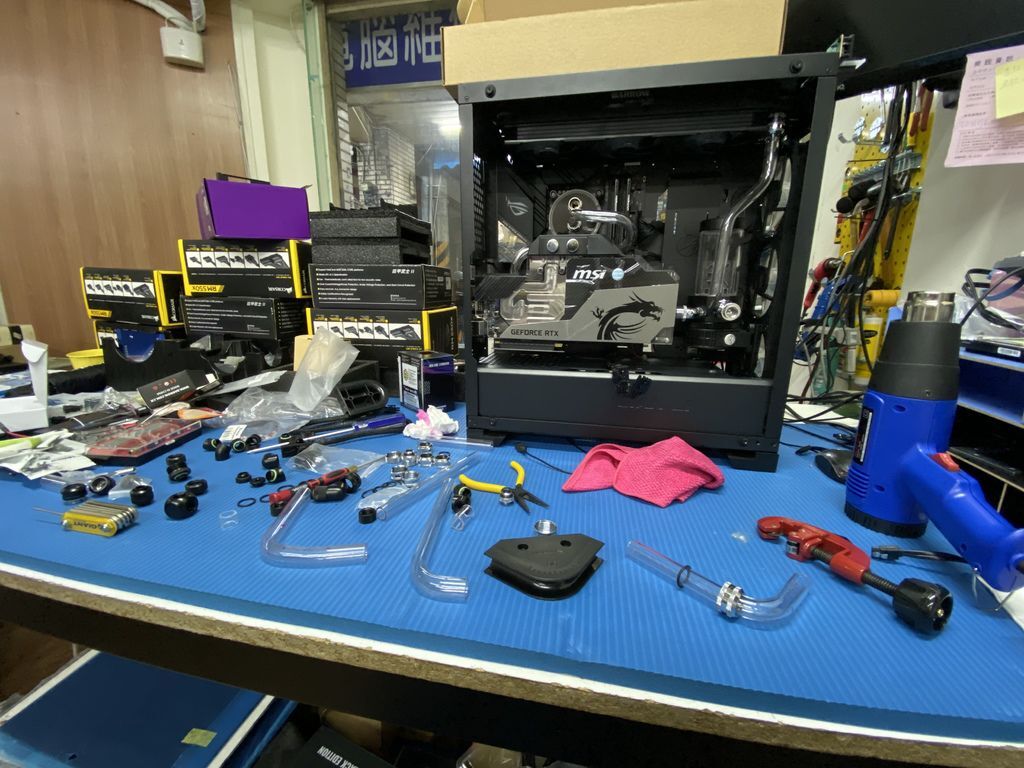

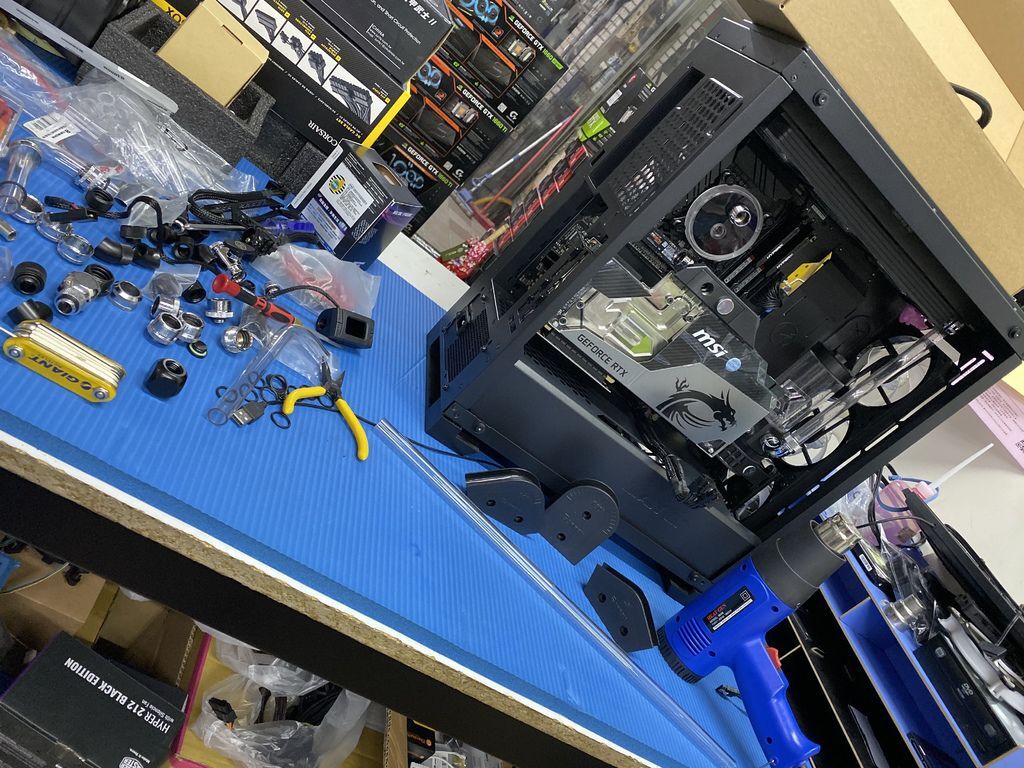

廣角鏡來一張看一下施工桌面

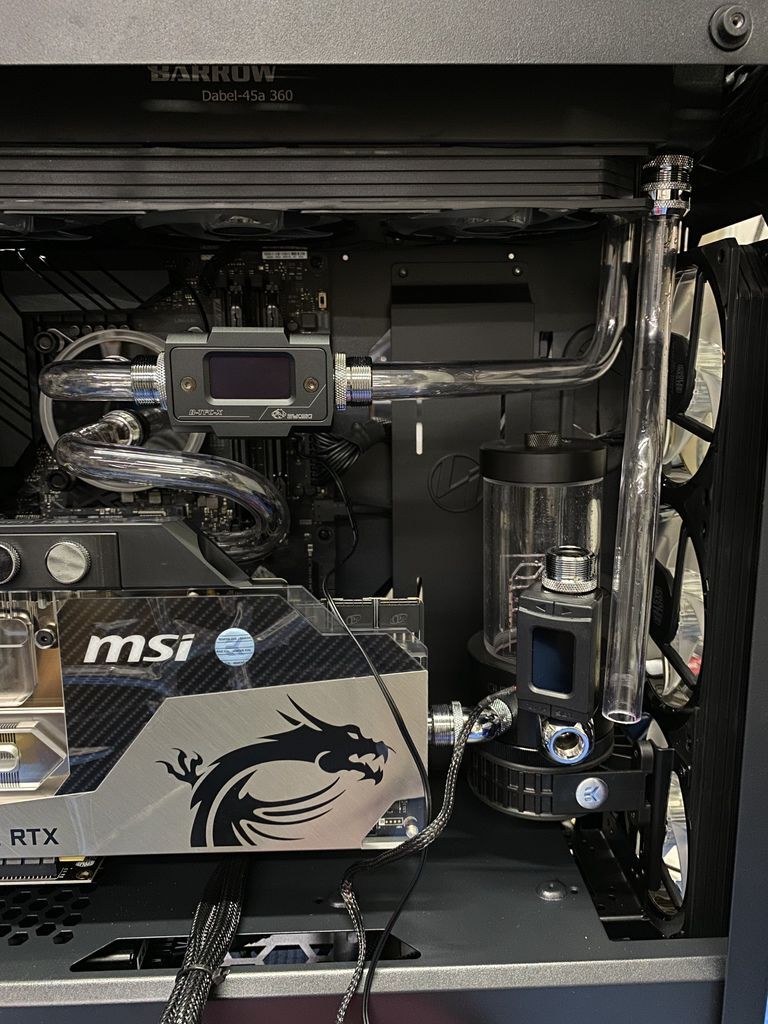

原本打算把溫度計、水流計都接在CPU冷頭出水口到冷排之間。
後來想一想這顆TT的溫度計看起來裝在「冷排-水泵」之間蠻好看的

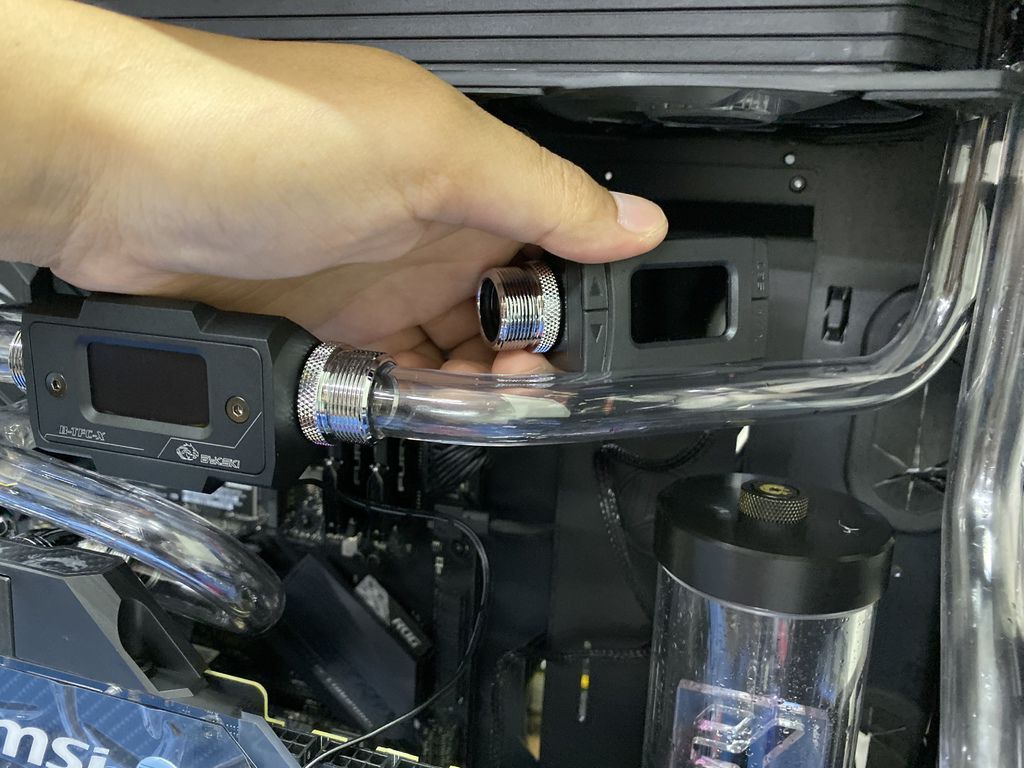

不過客戶原先的接法會去擋到EK水泵，我又重新折管子把水溫計往右側移動。

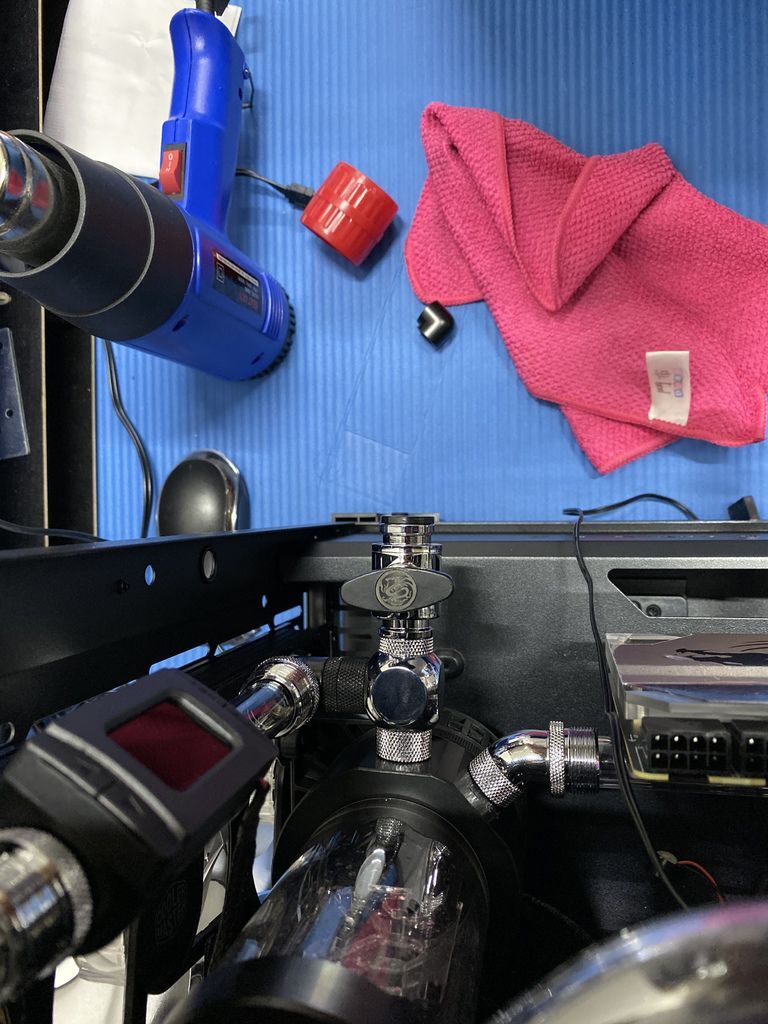

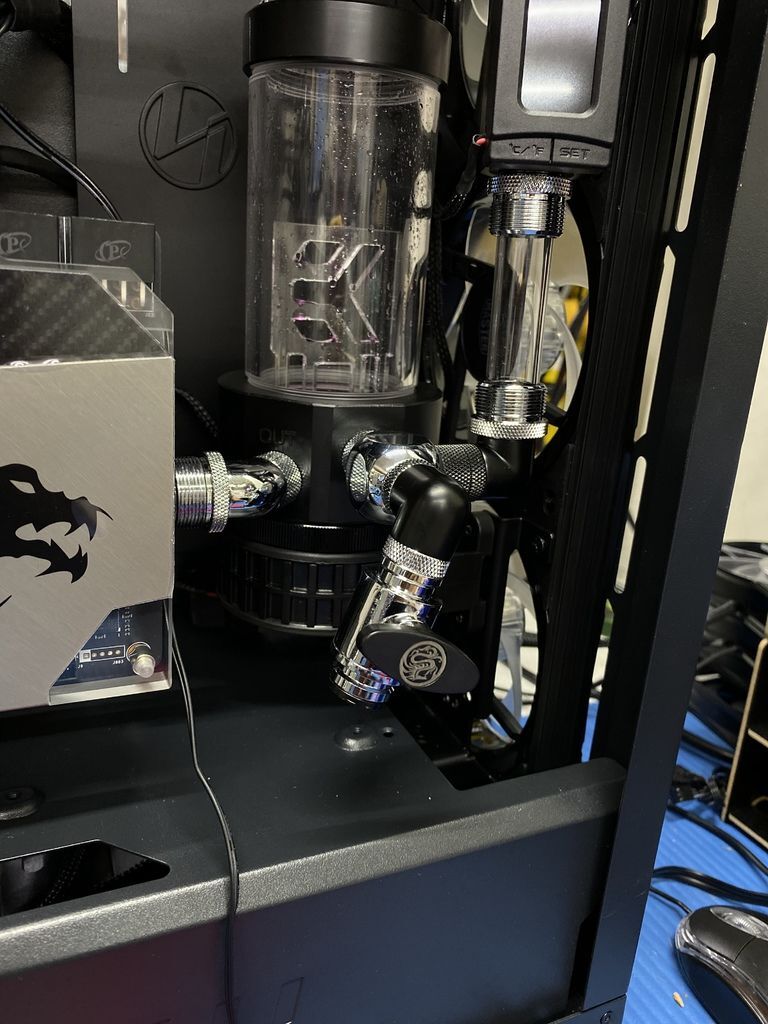

另外加裝三通頭並增加卸水閥
卸水閥在安裝時要留意是否會頂到強化玻璃。(此圖是定案前所拍的)

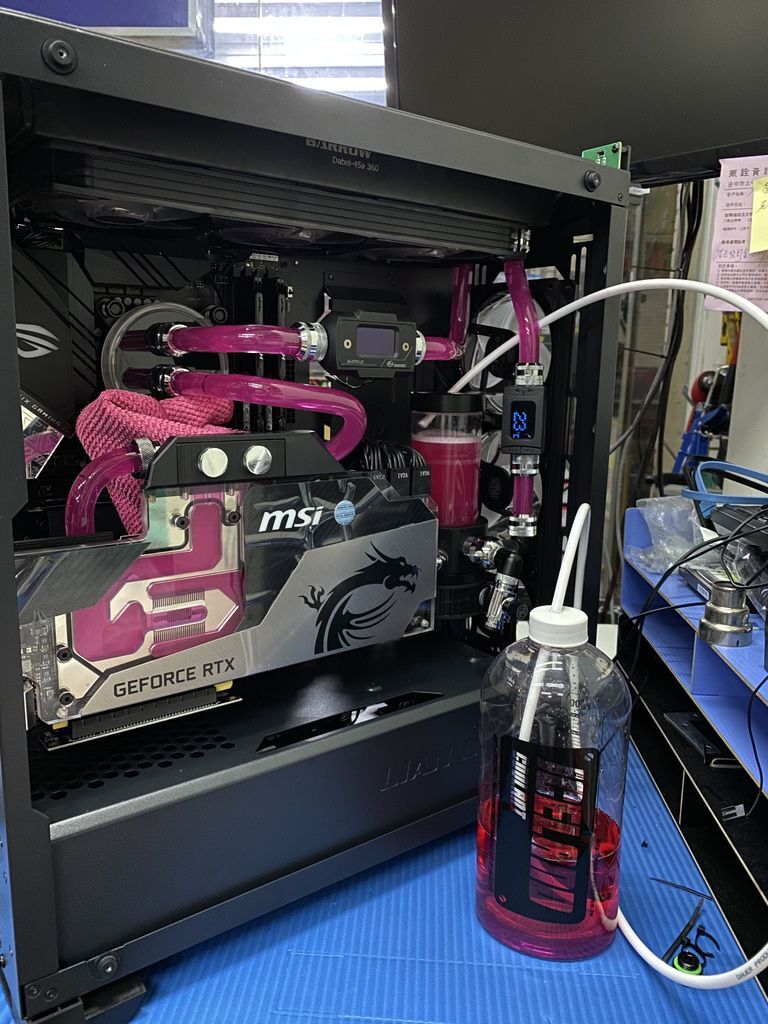

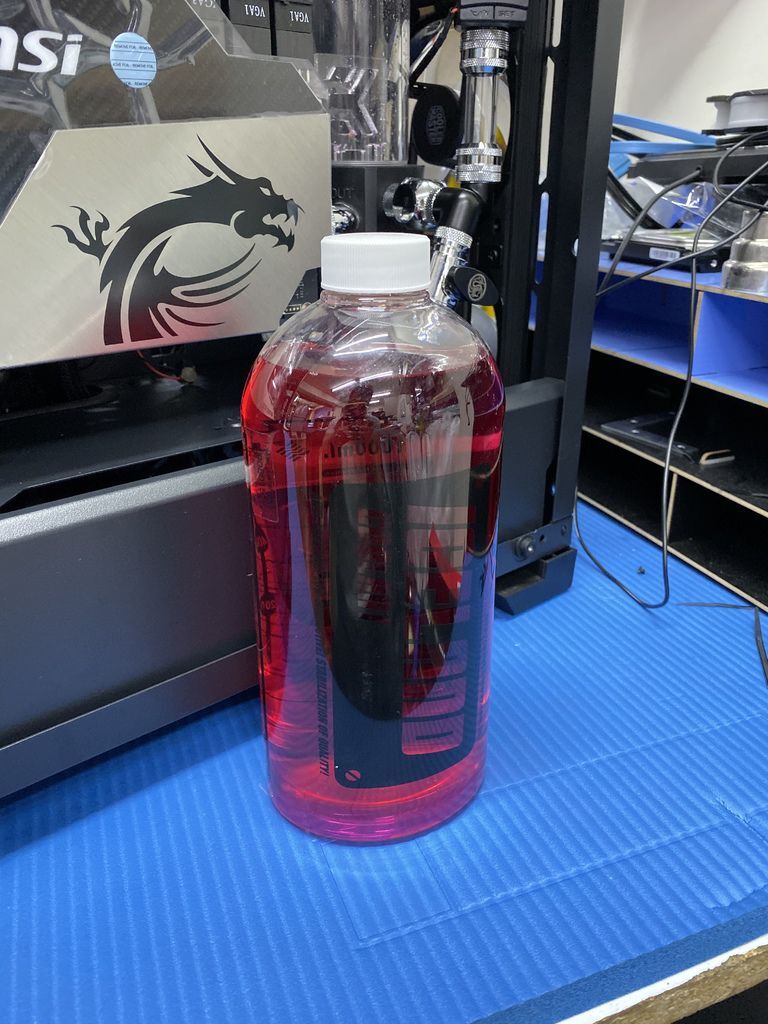

客戶自備的水冷液，準備加水前再跟客戶確認是否要更換顏色。

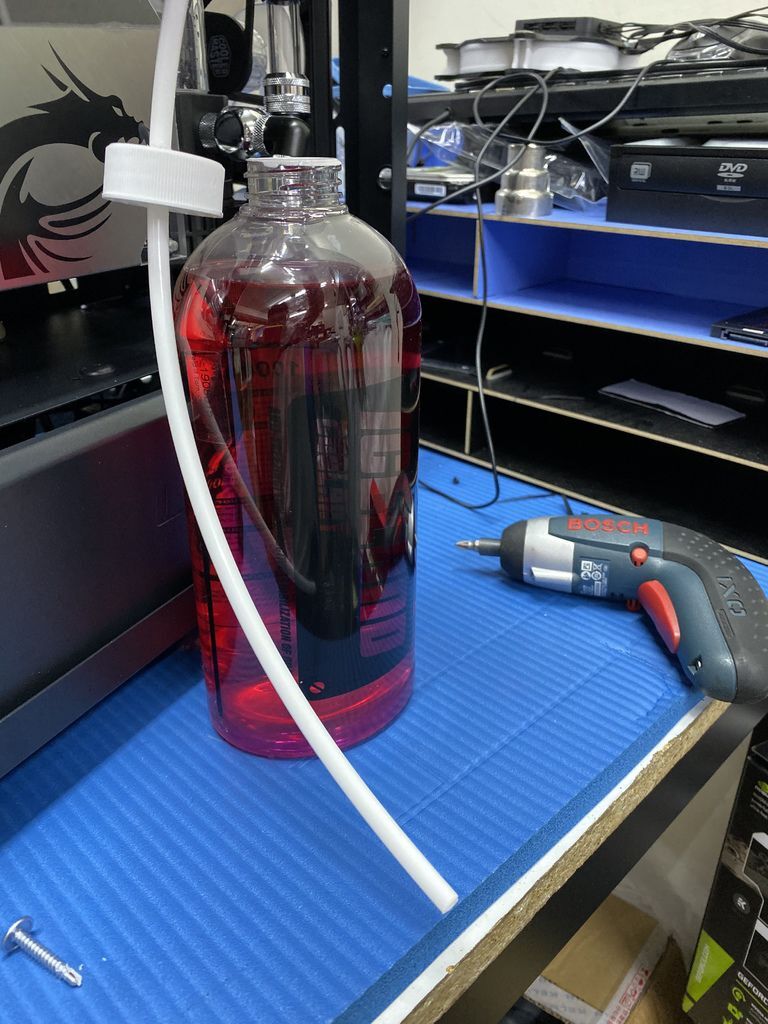

瓶蓋鑽一個小孔並且用逆滲透細管穿過瓶蓋鎖上瓶子。
用力壓瓶身就可以把水冷液擠進水箱了。
沒想到卸水閥馬上就用到，因為 Bykski 流量計只能支援「右進-左出」才能偵測的到水流，也就把水冷液抽掉交換了水流計、溫度計的位置。
使用短路方式啟動電源供應器測試水循環是否會漏水2-3天

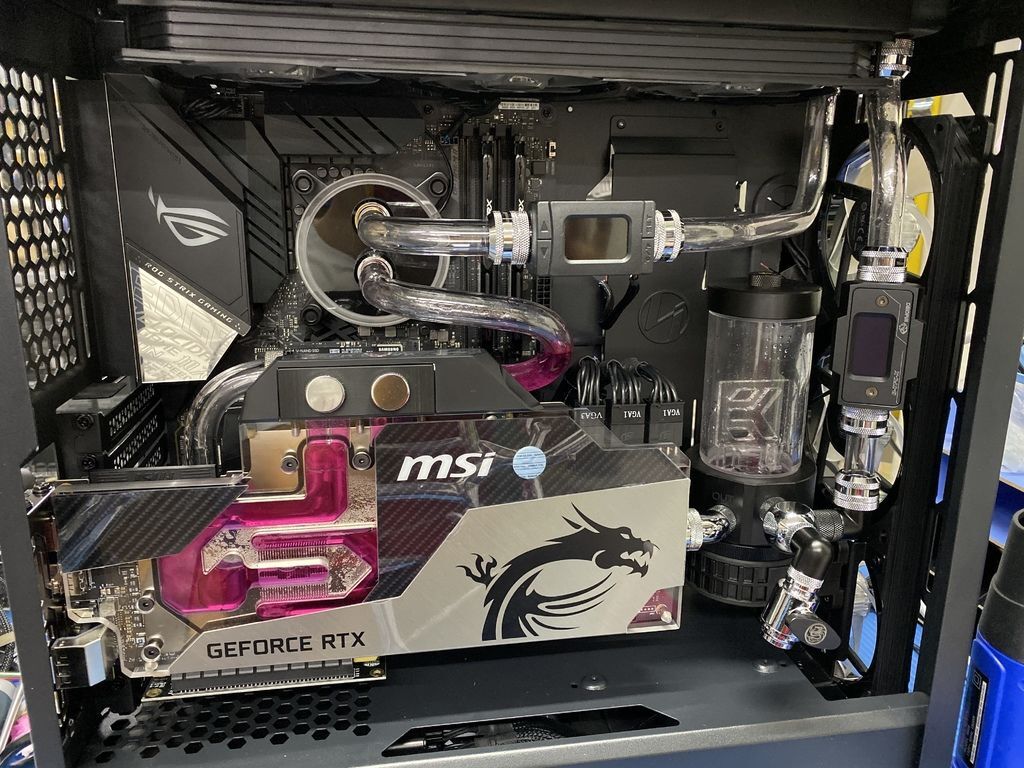

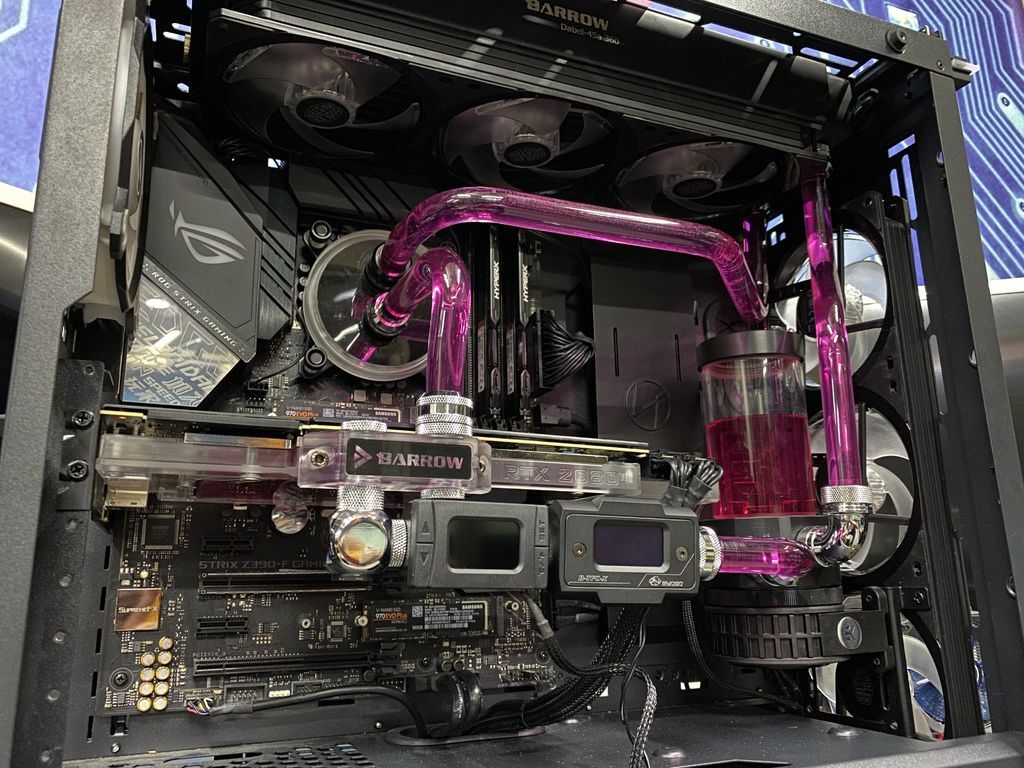

剛加完水冷液水還是帶氣泡的粉紅色

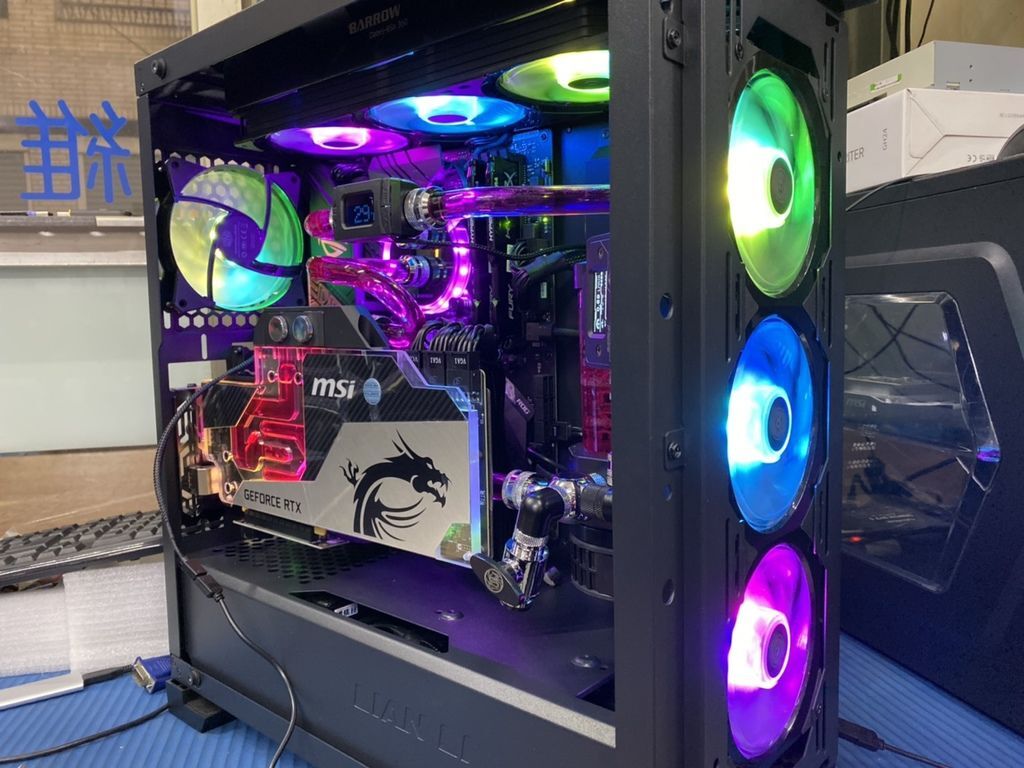

再來就是賞圖時間～～～

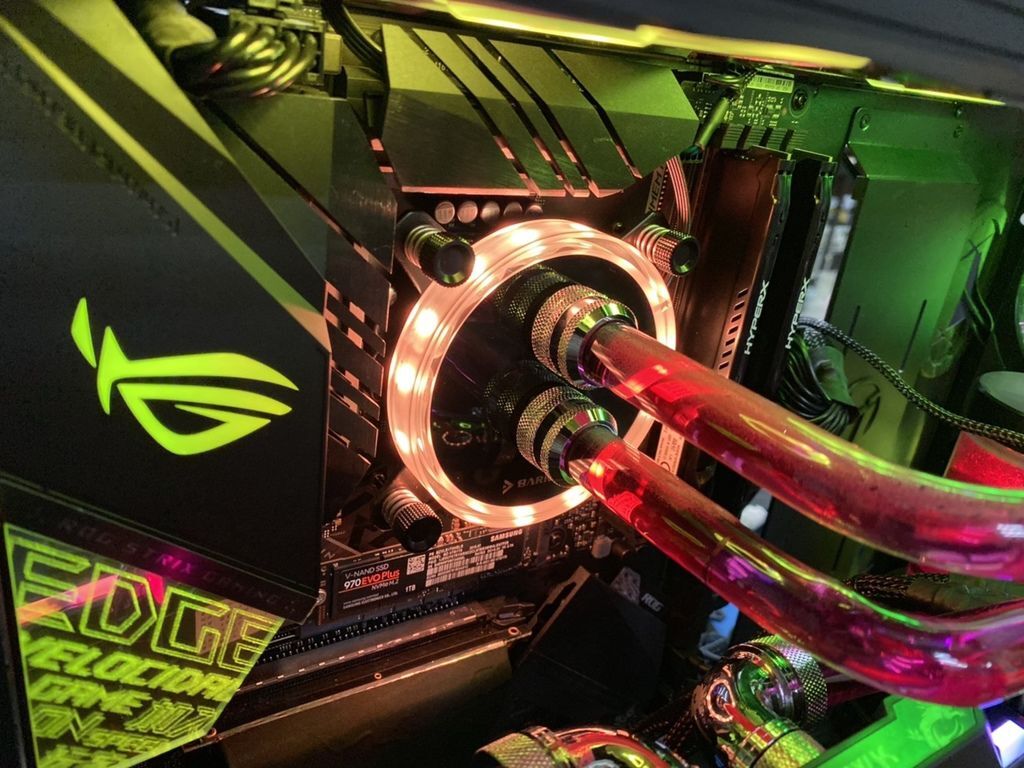

Barrow RGB光圈水冷頭

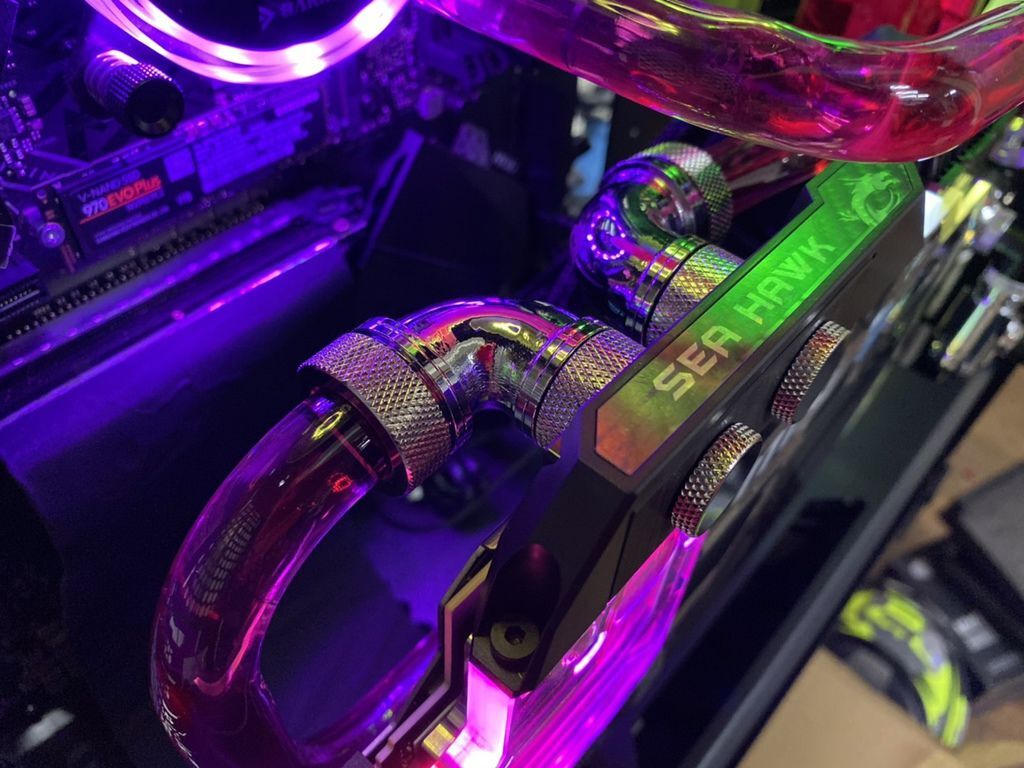

顯示卡後方16mm 90度轉向頭

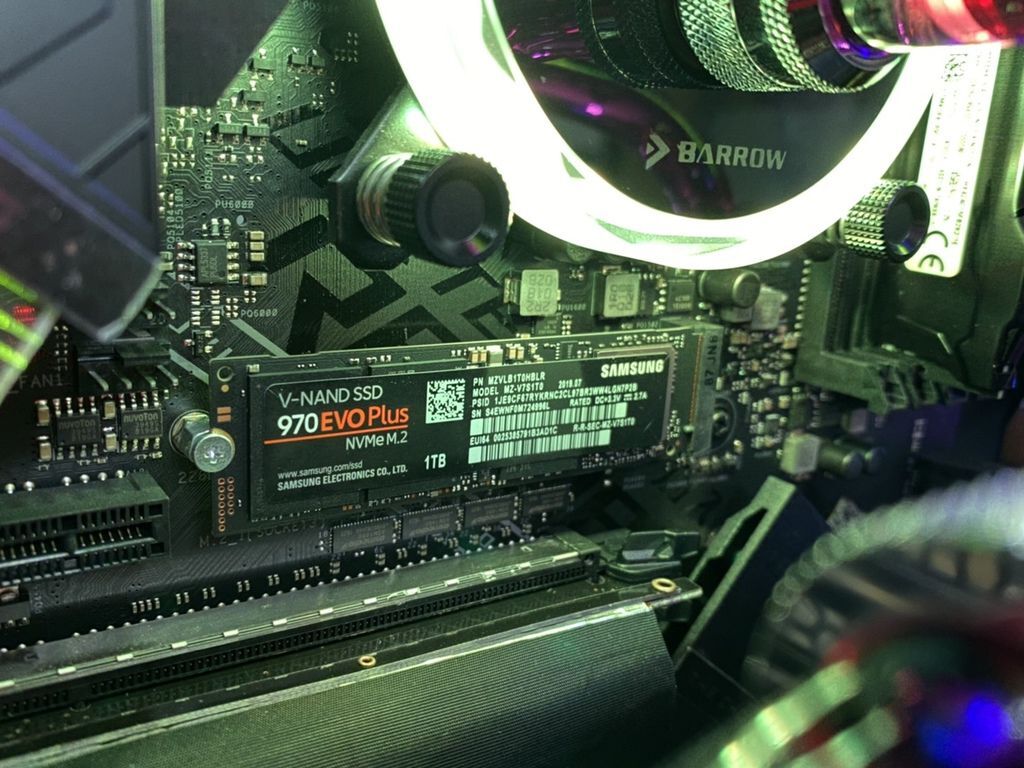

三星 970 EVO Plus 1TB SSD

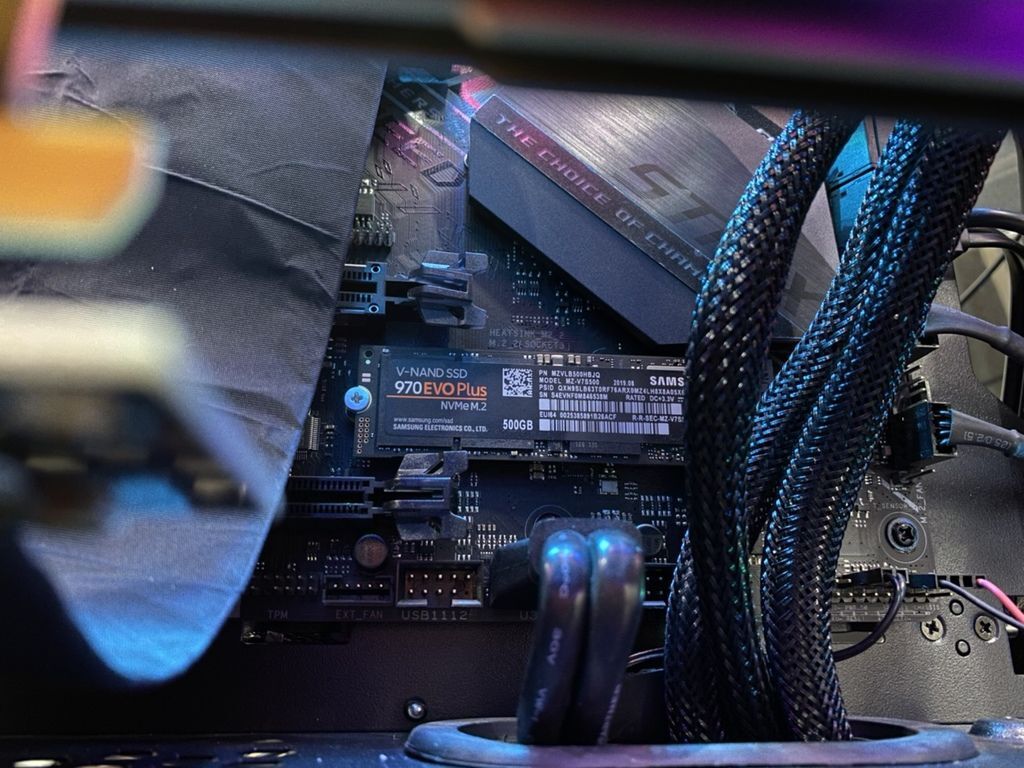

另一支 970 EVO Plus 500G

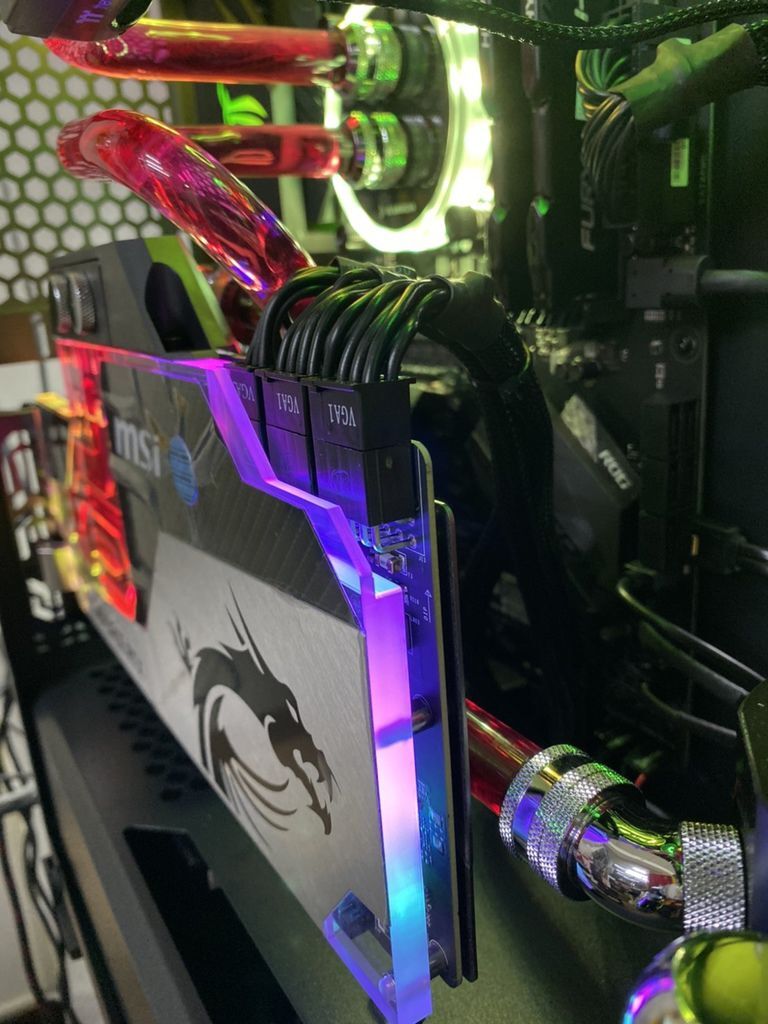

微星這片需要三組8pin額外供電

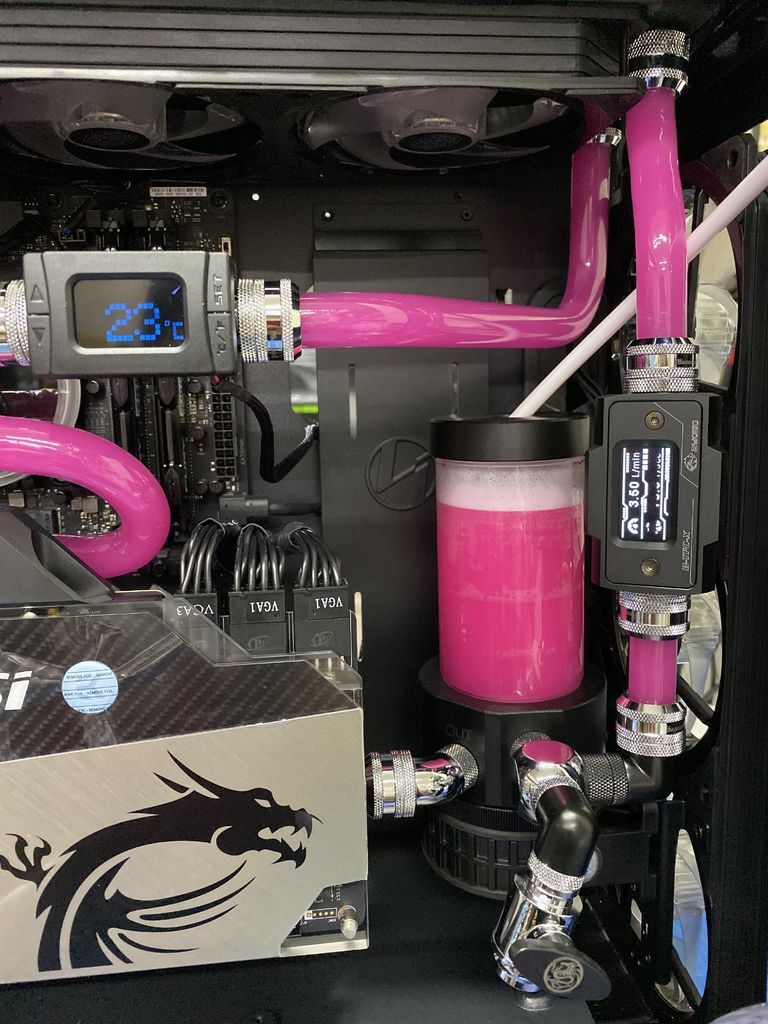

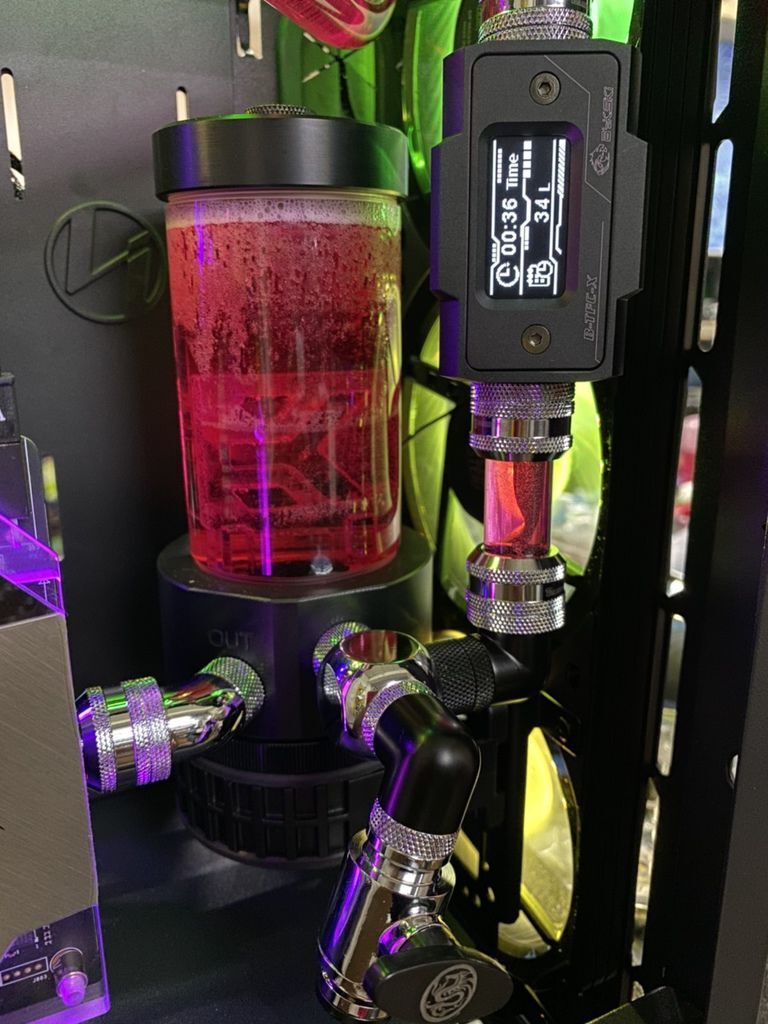

水泵前方調整水流計位子後的模樣

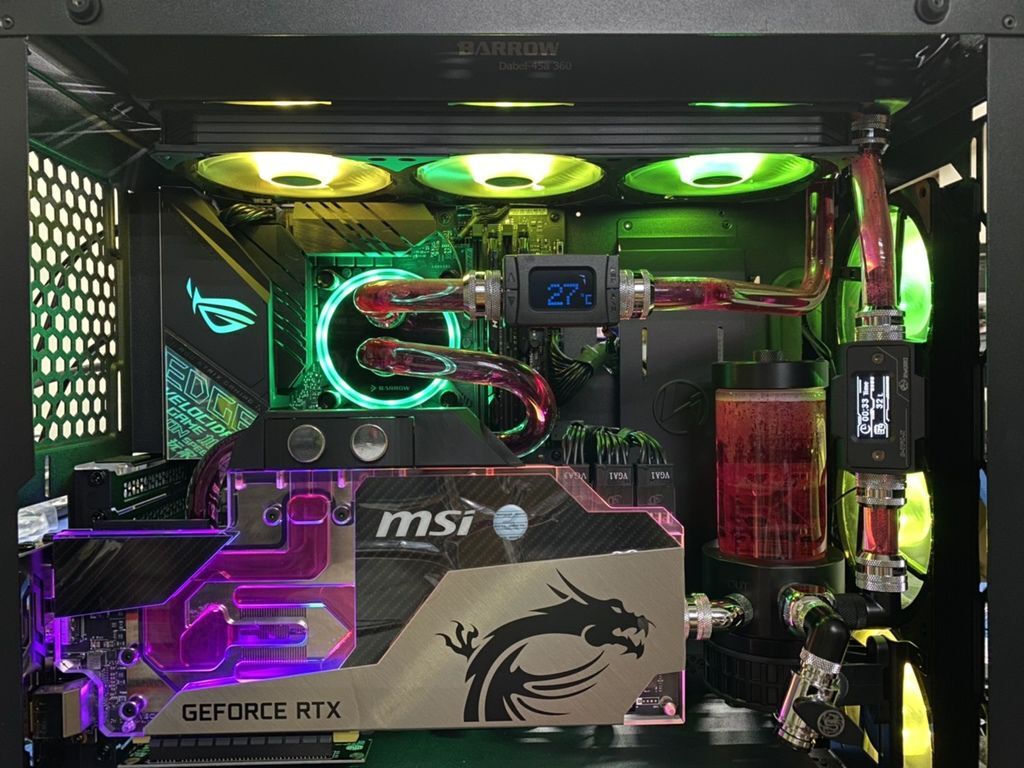

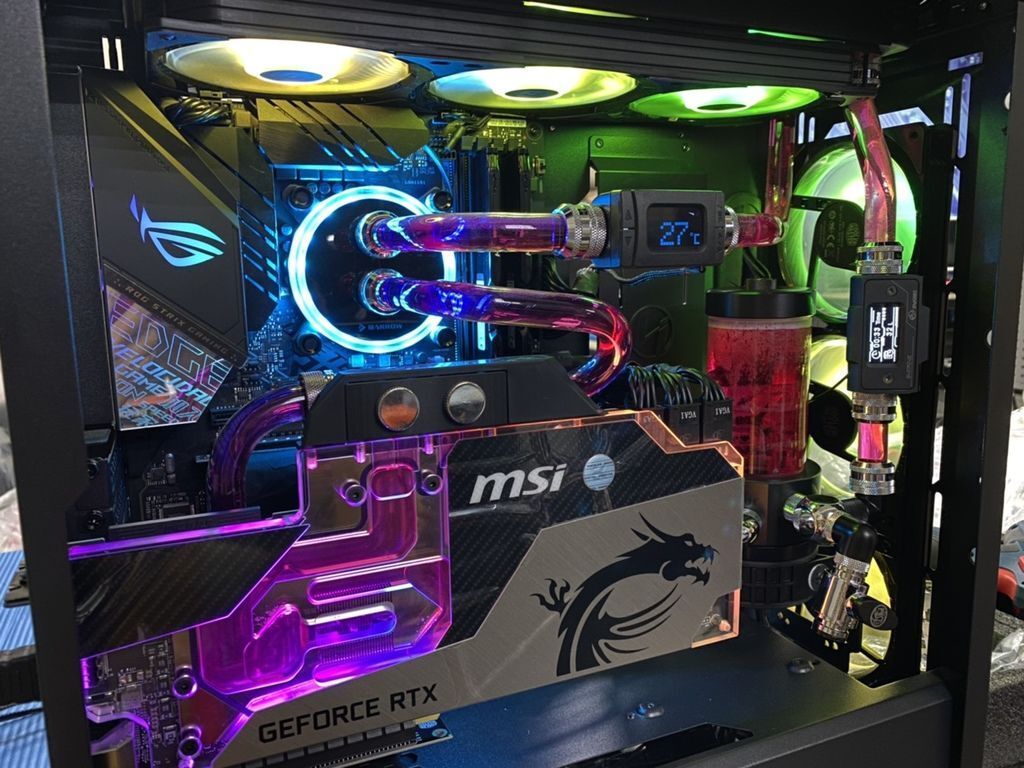

待機時水溫與室溫相近(27度)

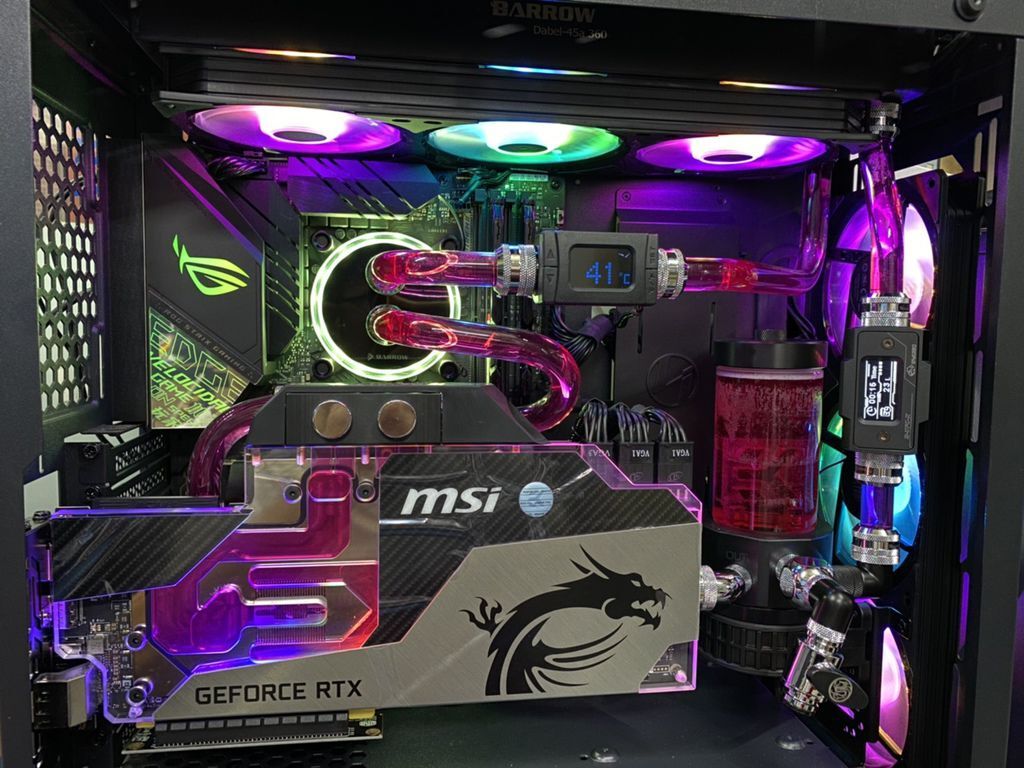

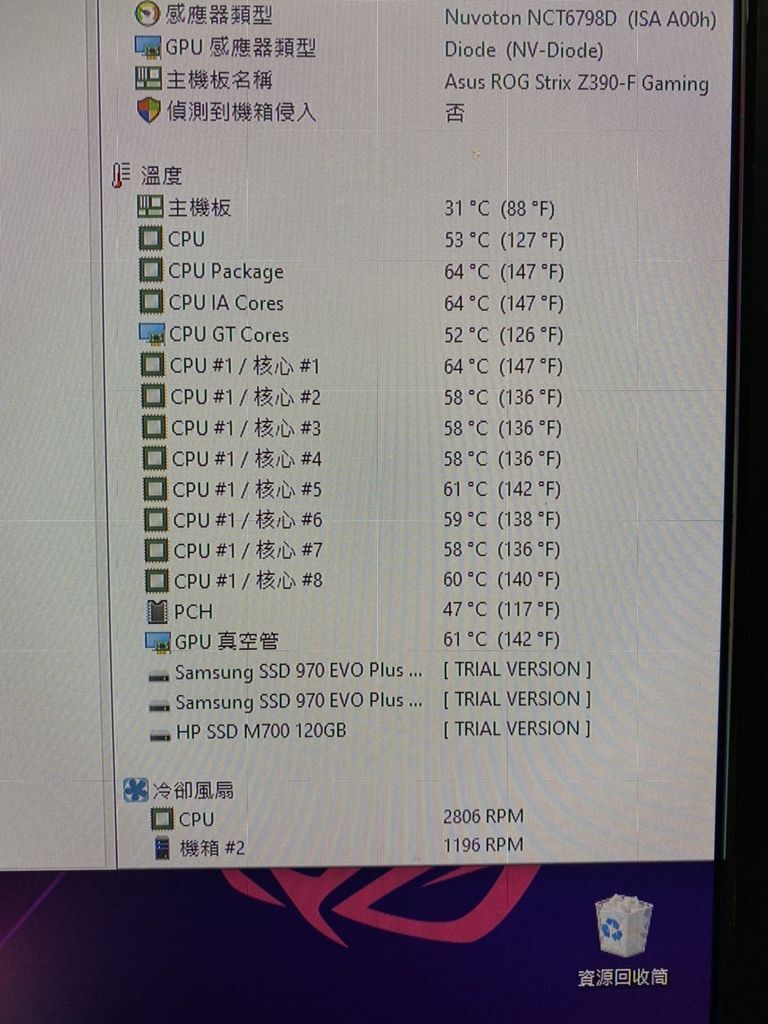

單360冷排背全負載 i7-9700K 和 RTX2080Ti 溫度保持在60度左右。
(客戶對溫度數值非常敏感，經由韌體調整PWM後，CPU、GPU可以壓在50度)
水溫主要還是依環境而定
最後裝上後風扇這樣就是完整一套「七顆酷媽A.RGB風扇」(真的很噴＄＄)
感謝各位讀者觀賞！(附上影片)
