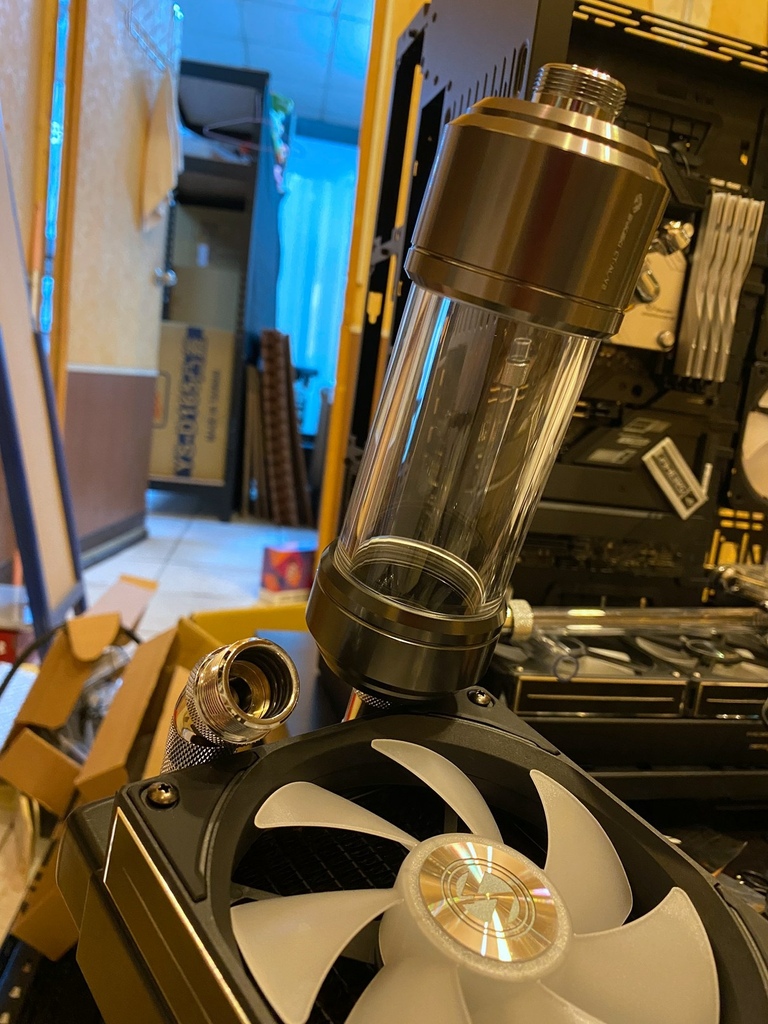

一台分體式水冷所需要使用到的材料品項遠高於要組裝的零件數量
在構圖水冷管線時是最耗費精神與時間！
基本上就是拆拆裝裝的一個步驟

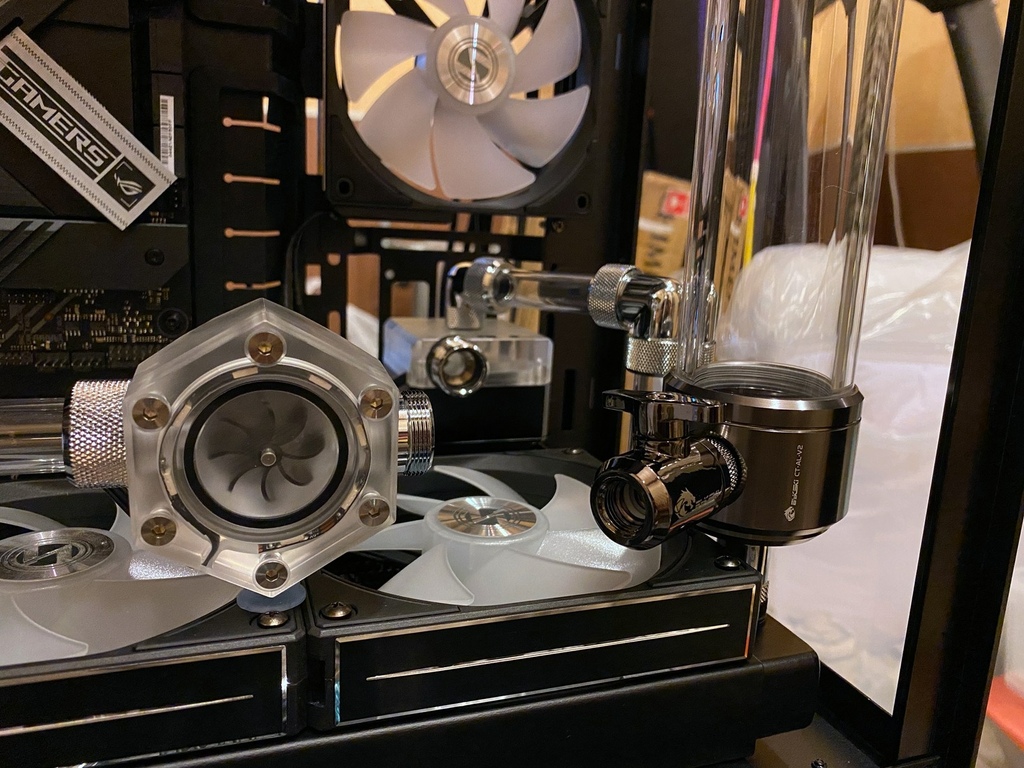

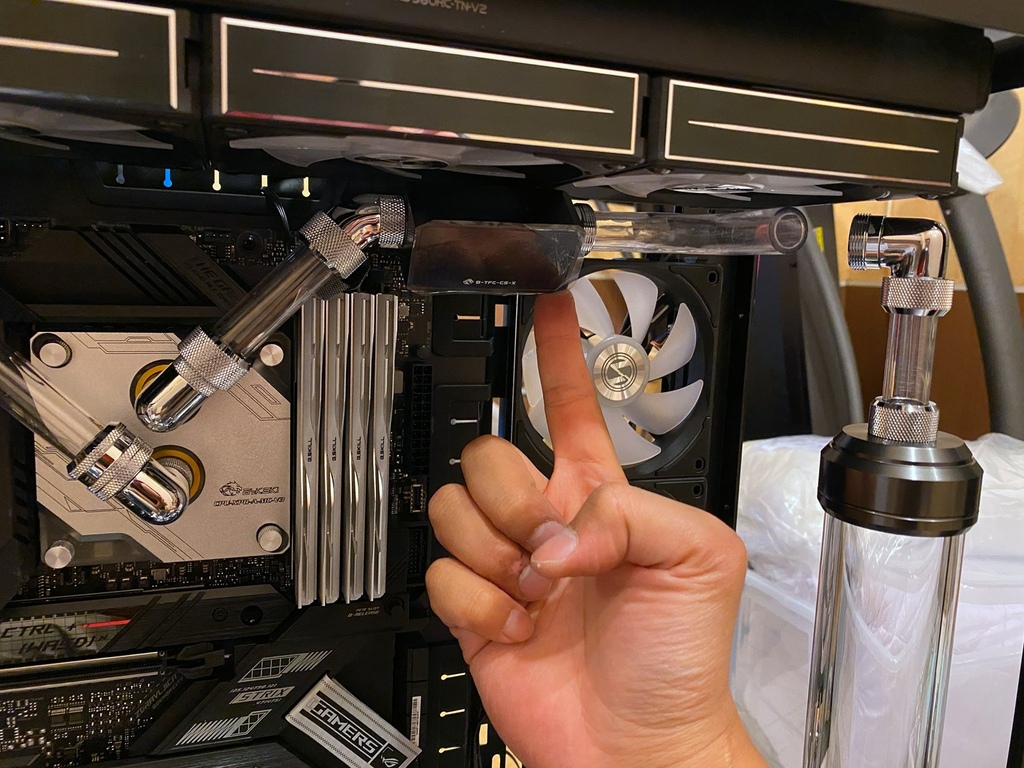

確認走45度的管線長度達到高度要求

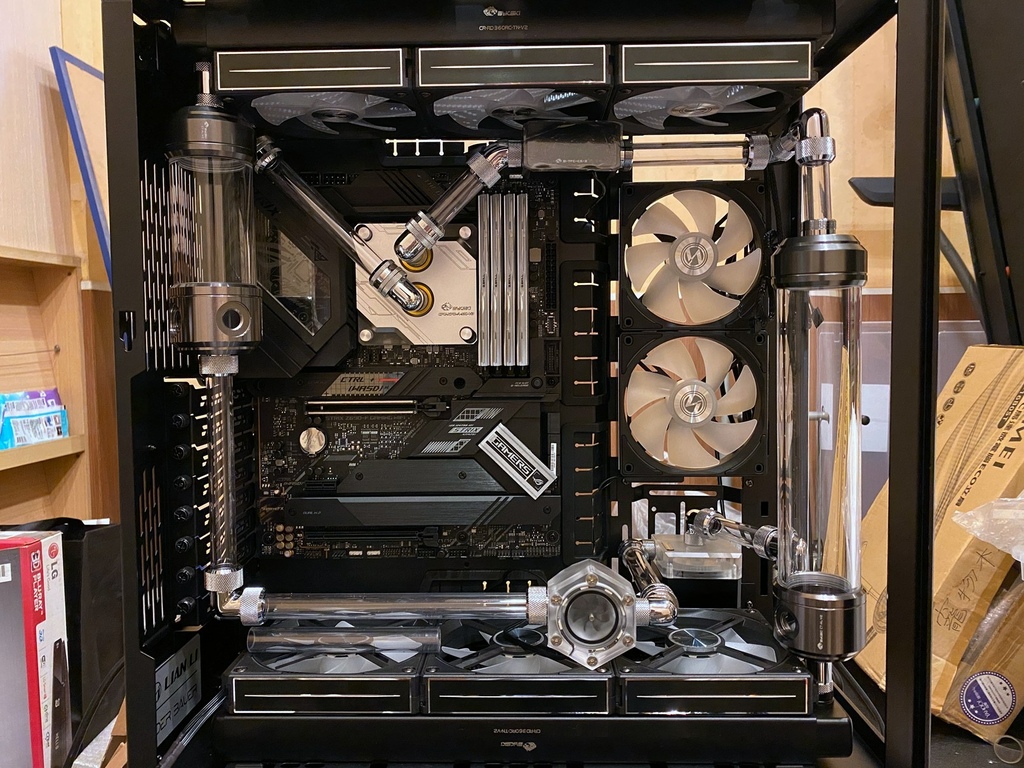

最後就會有一個雛形出來
客人打算2022年底購入RTX4090顯示卡，所以保留個一個相當大的空間半年後安裝顯卡使用。

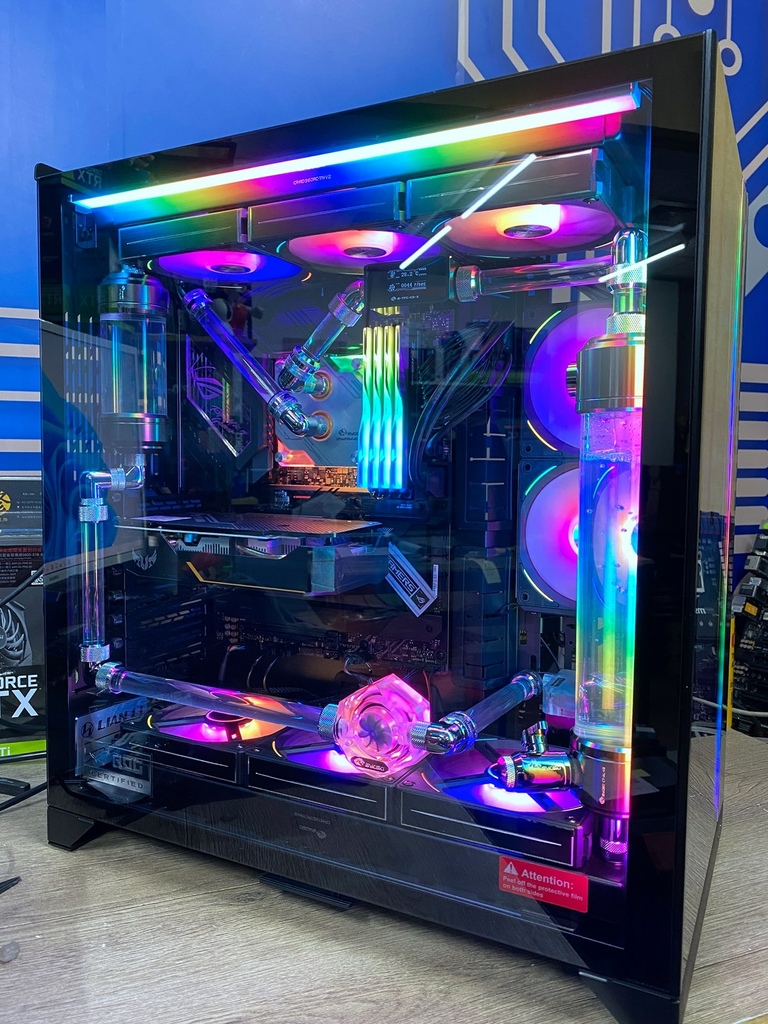

第一次點燈上水測試燈效

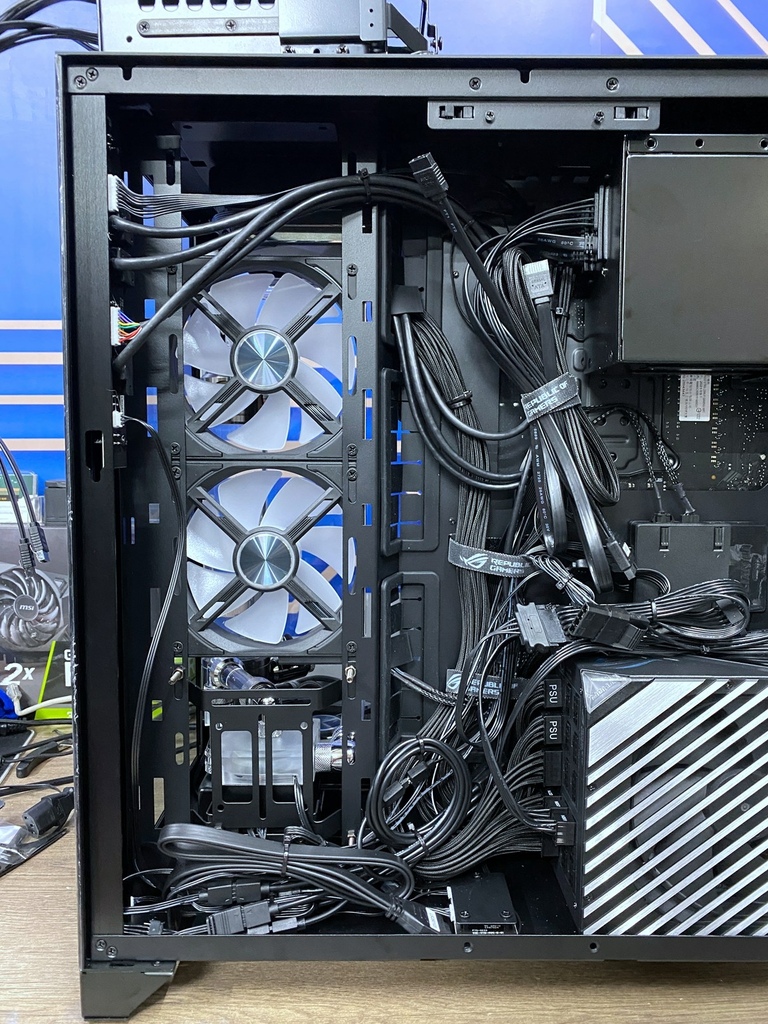

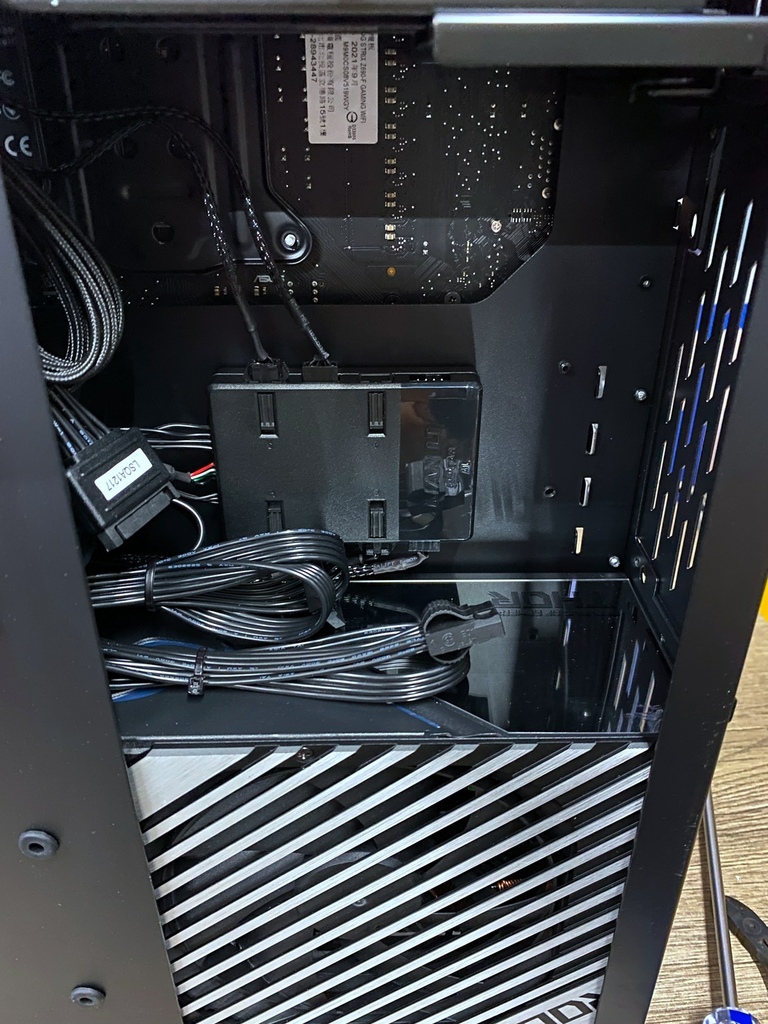

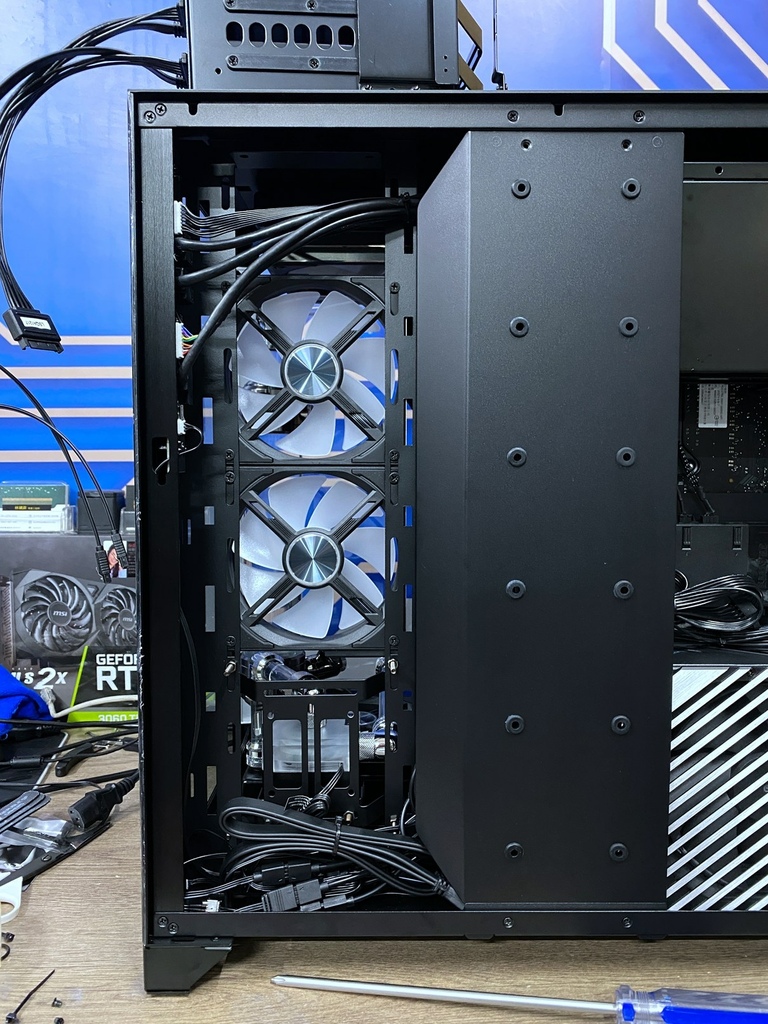

主機後方理線後蓋上遮醜蓋
看起來乾淨多了！
管線做最後修改並安裝個GTX1650顯示卡帶回家止止癢
可惜了這一顆 ROG THOR 1200W 電源無法展示即時功耗於正面。
2022年 RTX4090 發表後一直排隊不到比主機板還大張ROG STRIX RTX4090 顯示卡。

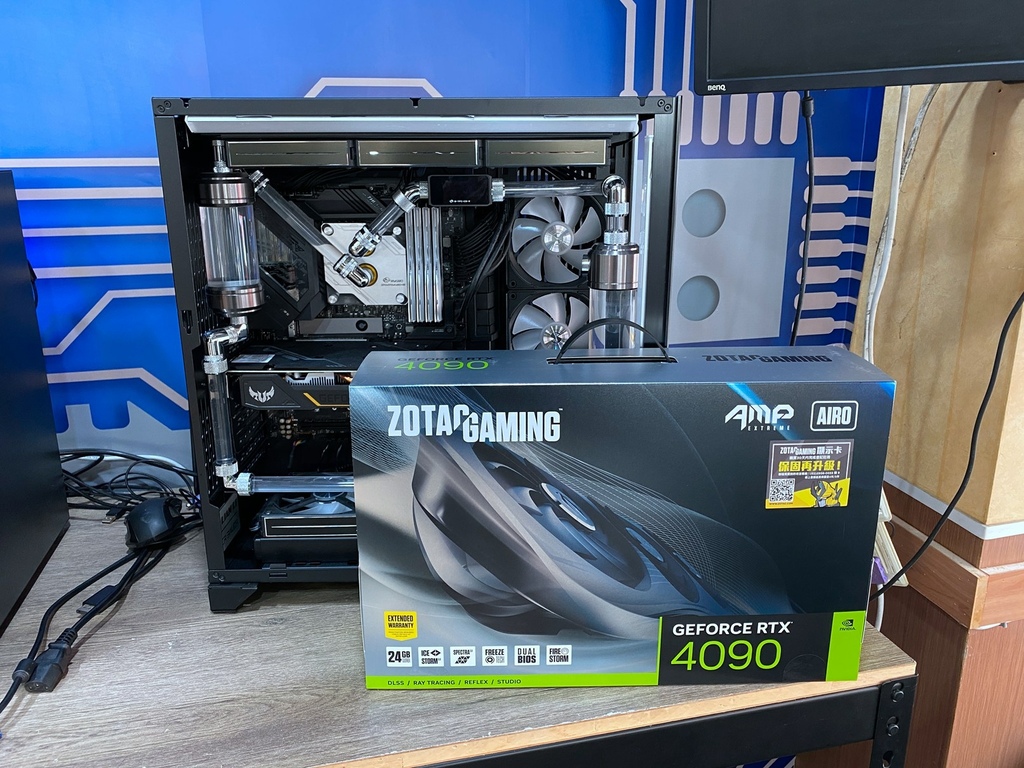

所以折衷我們訂到了一片索泰最高階
RTX 4090 AMP Extreme AIRO

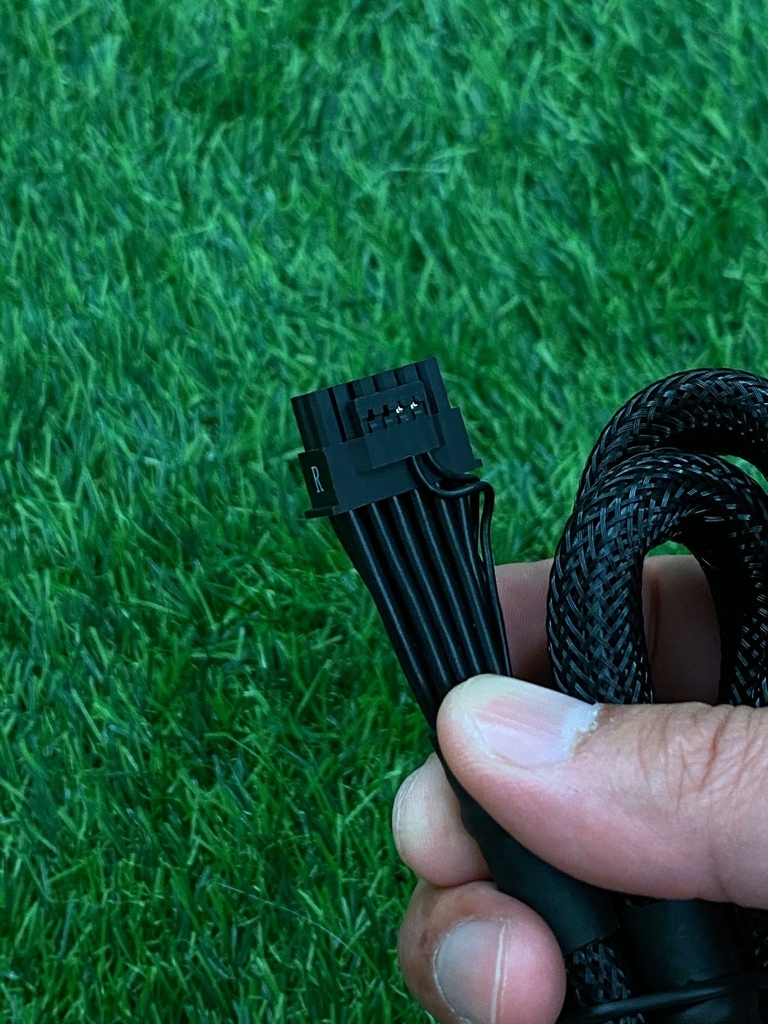

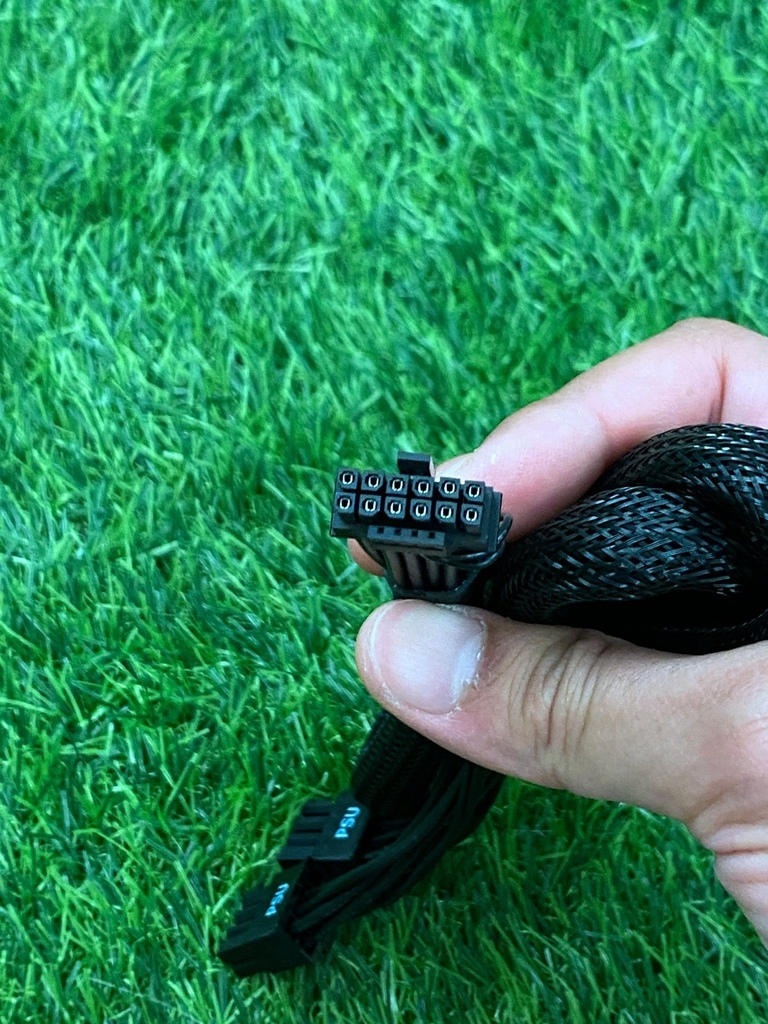

我檢視了一下 ROG THOR 1200W 附上的PCI-E 5.0直出電源線為12+2pin規格，按照設計規範該線僅支援450W功耗上限

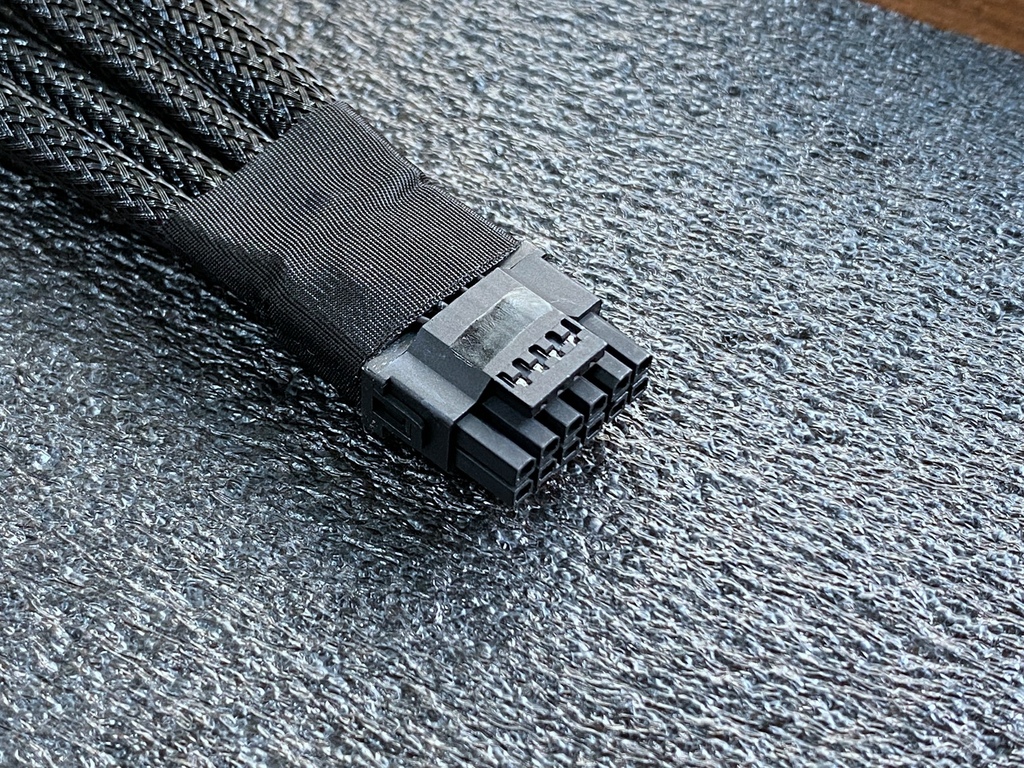

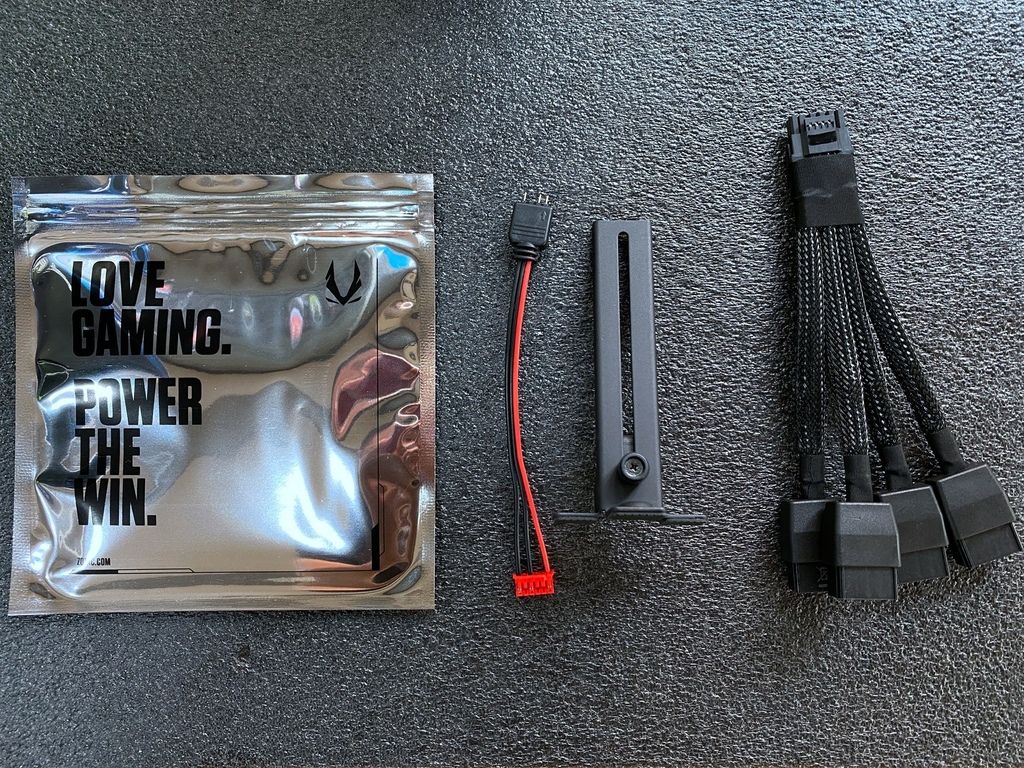

而拆開顯示卡包裝盒可以看到原廠附上12-4pin(600W規範支援)轉接線
可以看到由四組8pin電源(150W*4)提供轉接
上機前再把使用半年的水冷內部清理乾淨
(RTX4090 差點塞不下這龐大的機殼)

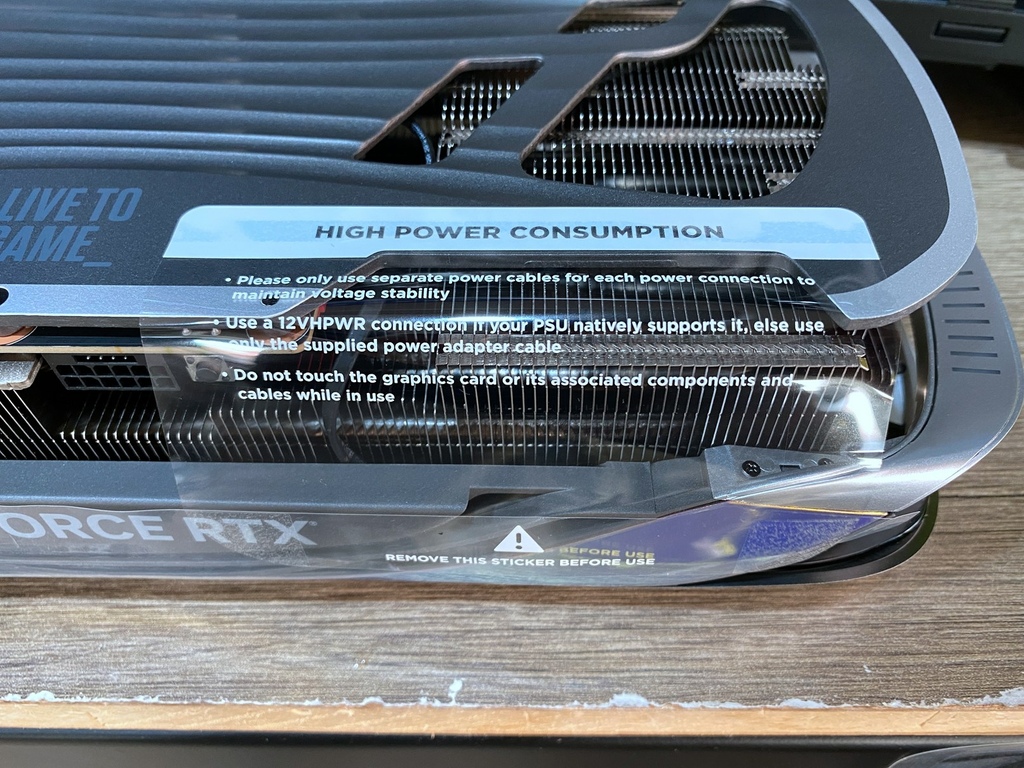

高功率顯示卡安裝注意事項

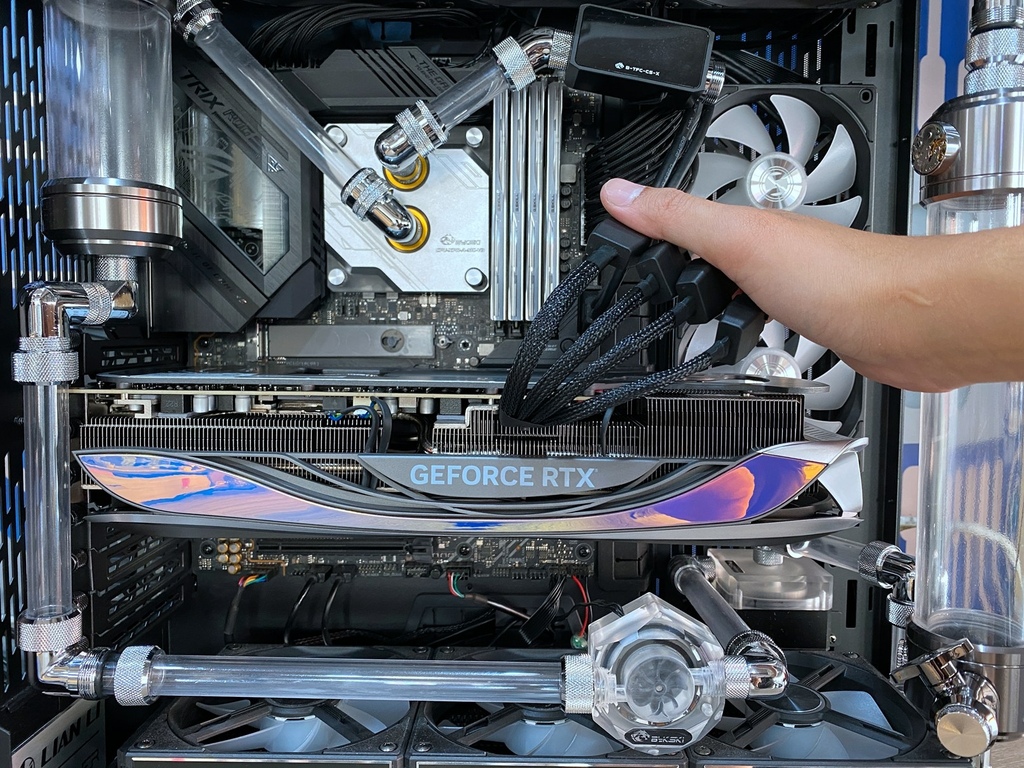

安裝後電源線要往下撥還是往上撥呢？

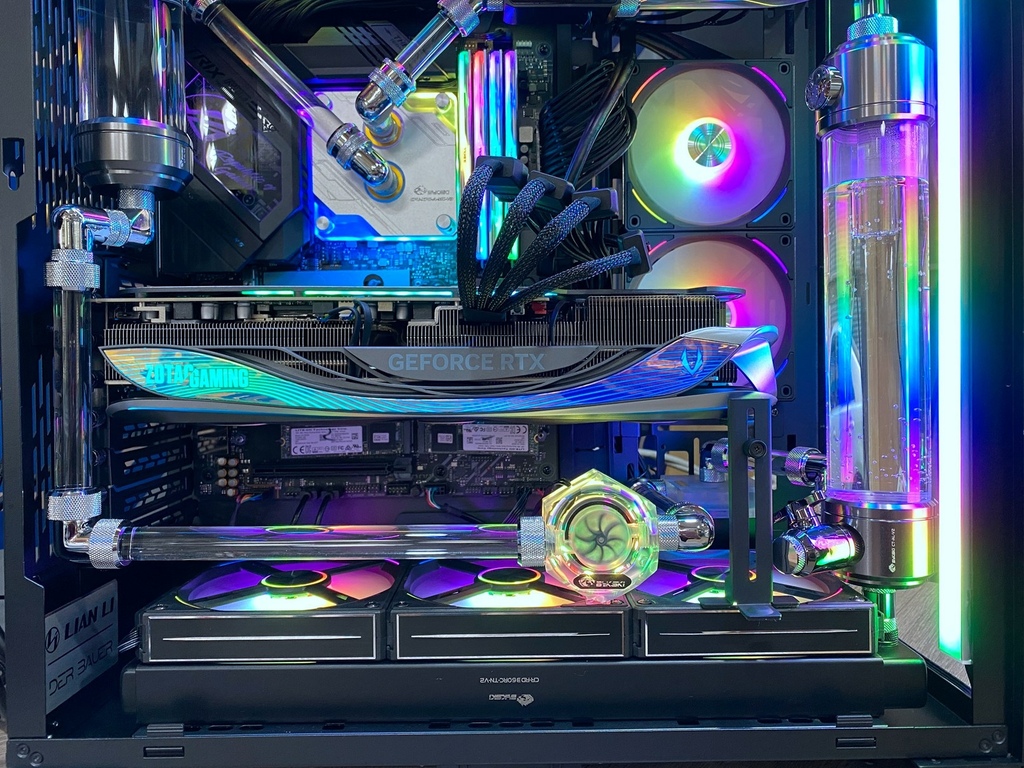

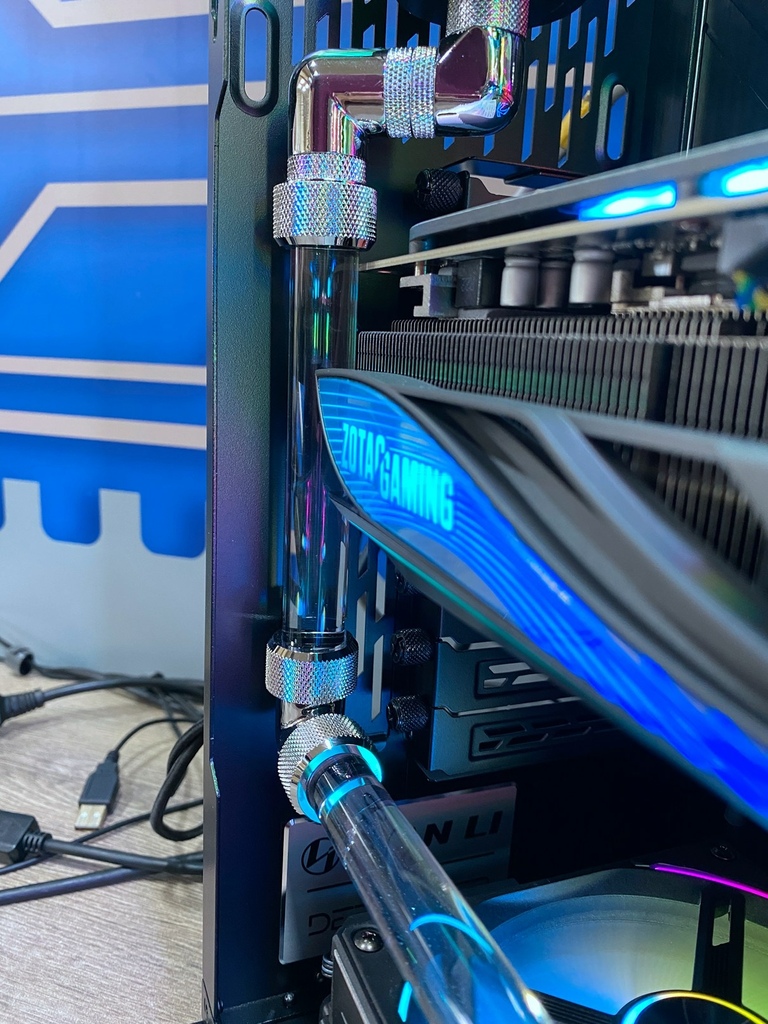

沒想到原本設計的管線以差不到1mm的距離閃過龐大的顯示卡了
一樣上水做循環測試三天

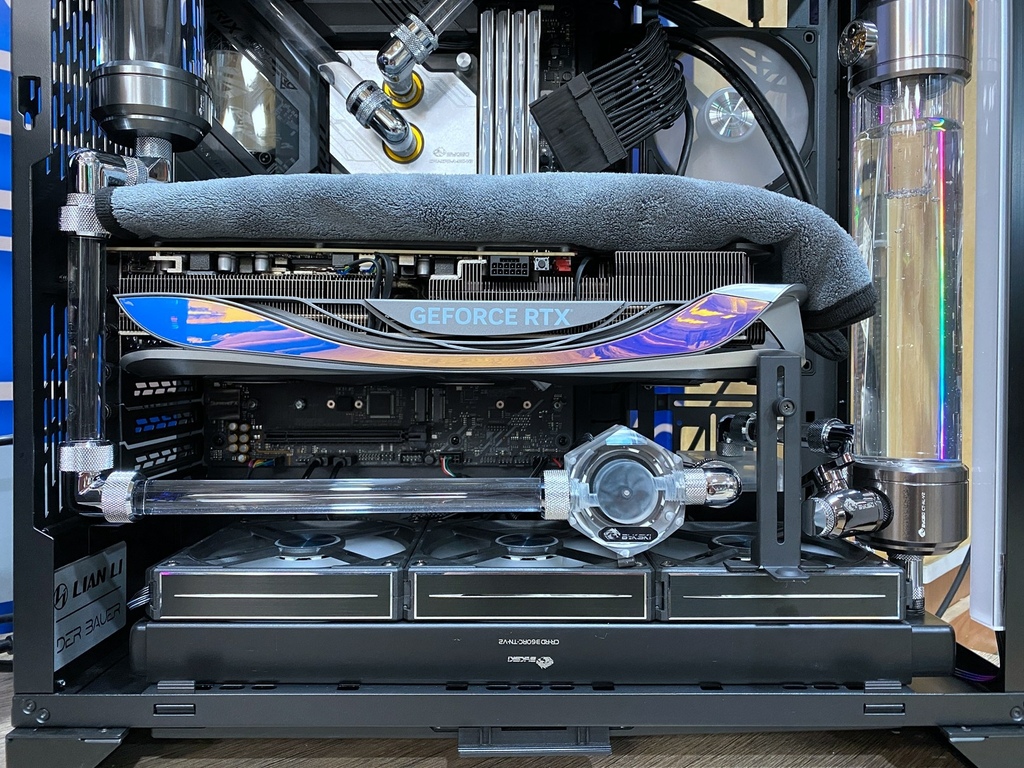

幫顯示卡撲好棉被免得漏水滴到

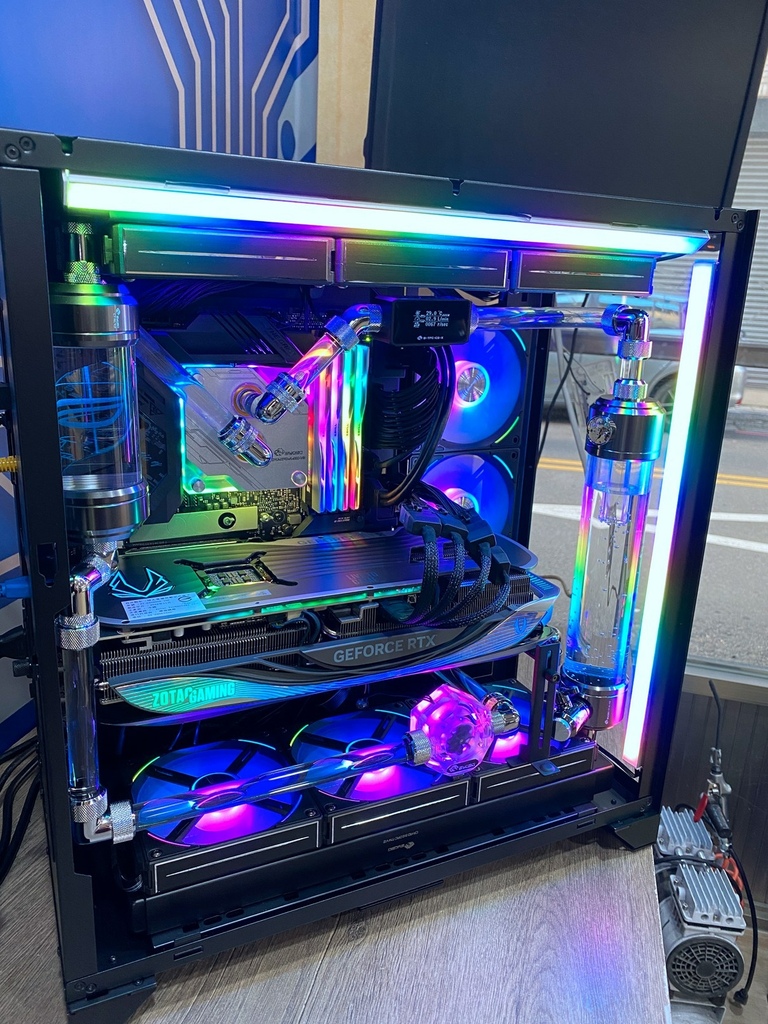

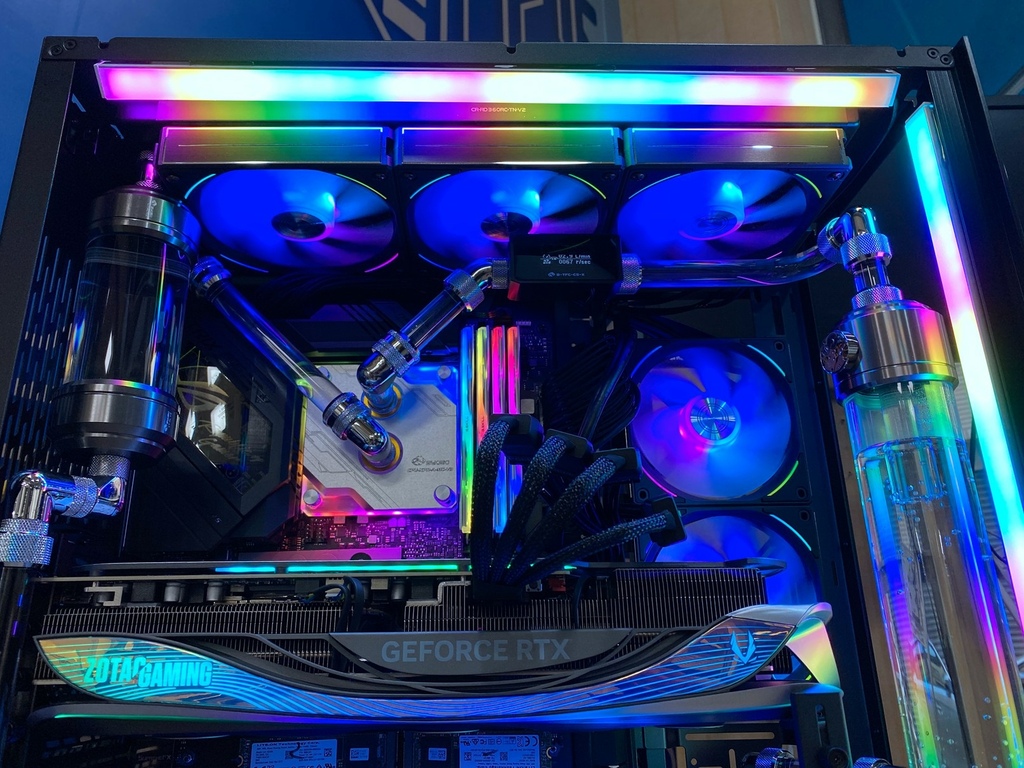

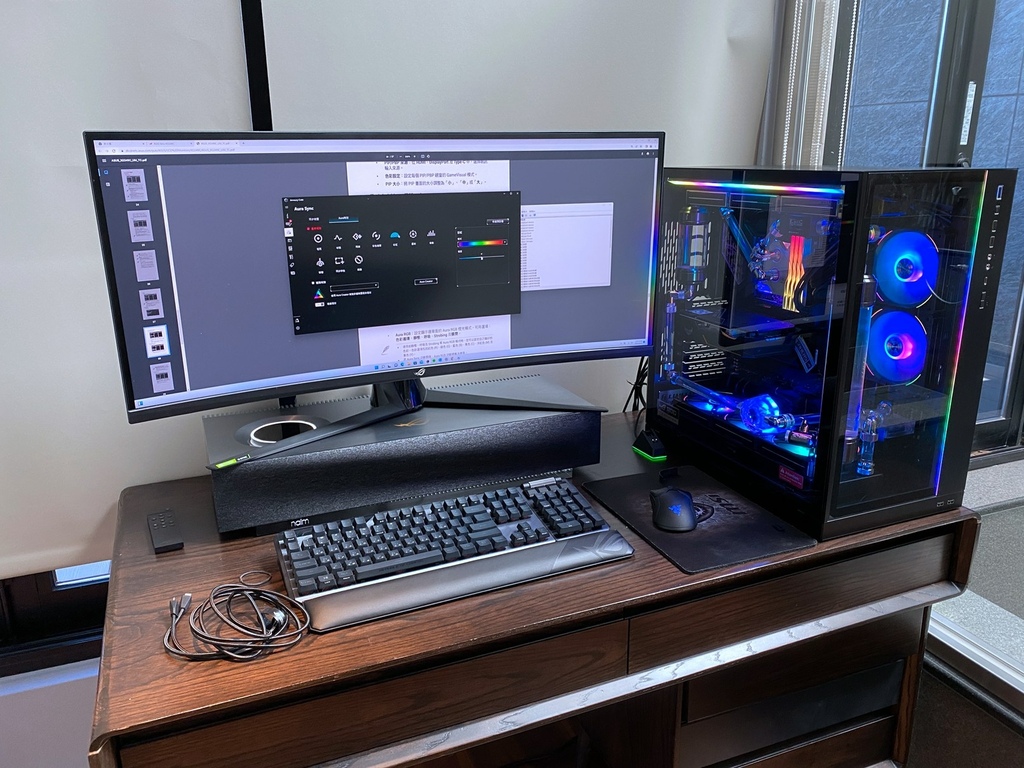

再來就是賞圖時間了！～～～

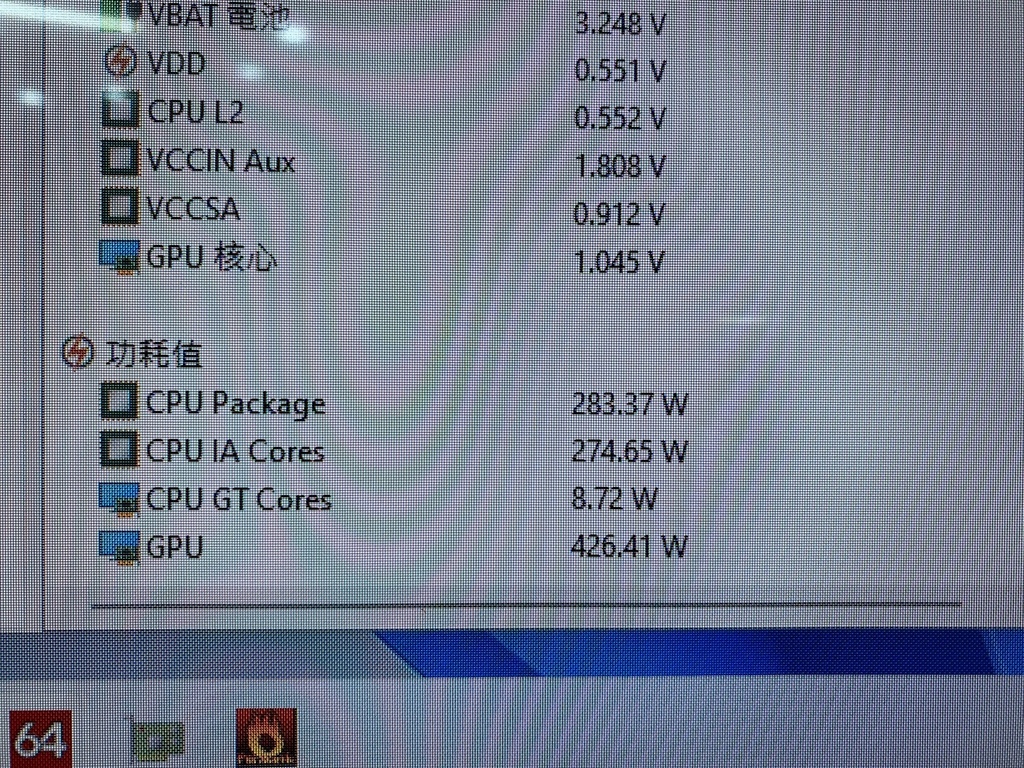

分體式水冷大約可以頂住 280-300W 的處理器極端功耗
各大廠所設計的RTX4090散熱器是可以輕鬆解450W功耗的顯示卡
(最大壓力測試PSU顯示為950W)
最後附上硬體規格：
Intel 1700 i9-12900KS
G.SKILL 幻鋒戟 RGB (16*4)GB D5-5600
ASUS ROG STRIX Z690-F GAMING WIFI
索泰 RTX 4090 AMP Extreme AIRO
Micron Crucial P5+ 1TB
Samsung 980 PRO 2TB
Samsung 990 PRO 2TB
ASUS ROG THOR II 1200W
ASUS XG349C
聯力 PC-O11 Dynamic XL ROG Certified 黑
ASUS Rog Claymore II Pbt
Windows 10 Pro
TO THE END：
